164 Cycles d'usinage: Fraisage de poches/ tenons / rainures
5.7 TENON CIR
C
ULAIRE (cy
c
le 257
, DIN/ISO: G257)
5.7 TENON CIRCULAIRE (cycle 257,
DIN/ISO: G257)
Déroulement du cycle
Le cycle Tenon circulaire 257 vous permet d'usiner un tenon circulaire.
Si le diamètre de la pièce brute est supérieur à la passe latérale max.,
la TNC exécute alors plusieurs passes latérales jusqu'à ce que le
diamètre de la pièce finie soit atteint.

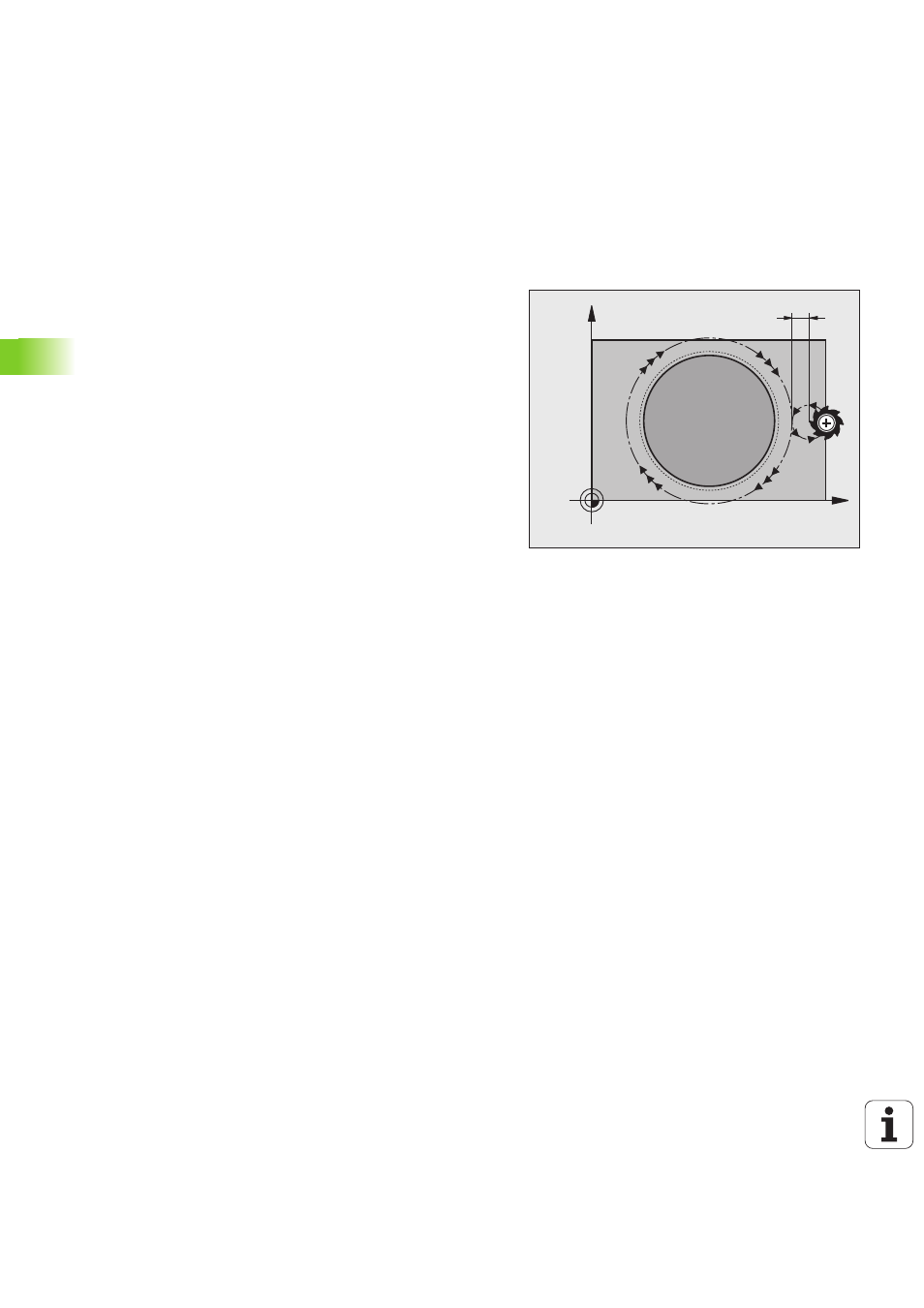

1 L'outil part de la position initiale du cycle (centre du tenon) et se
déplace dans le sens positif de X jusqu'à la position initiale
d'usinage du tenon. La position initiale est située à 2 mm à droite
de la pièce brute du tenon
2 Si l'outil se trouve au saut de bride, la TNC le déplace en rapide
FMAX
à la distance d'approche et ensuite, à la première profondeur
de passe suivant l'avance de plongée en profondeur
3 Ensuite, l'outil se déplace sur un demi-cercle, tangentiellement au
contour du tenon et fraise ensuite un tour.
4 Si le diamètre de la pièce finie n'est pas atteint avec une seule
boucle, la TNC positionne l'outil latéralement à la profondeur de
passe actuelle et fraise ensuite une autre boucle. Pour cela, la TNC
tient compte du diamètre de la pièce brute, de celui de la pièce
finie ainsi que de la passe latérale autorisée. Ce processus est
répété jusqu'à ce que le diamètre de la pièce finie soit atteint
5 Si plusieurs passes sont nécessaires, l'outil quitte le contour par
tangentement pour retourner au point initial de l'usinage du tenon
6 La TNC déplace ensuite l'outil à la profondeur de passe suivante et
usine le tenon à cette profondeur
7 Ce processus est répété jusqu'à ce que la profondeur du tenon
programmée soit atteinte
8 A la fin du cycle et après le dégagement tangentiel, la TNC
positionne toujours l'outil dans l'axe d'outil, à la hauteur de sécurité
définie dans le cycle. La position finale ne correspond donc pas à
la position initiale
X
Y
2mm
