136 Cycles d'usinage: Taraudage / fraisage de filets
4.1
1
Ex
emples de pr
ogr
a
mmation
4.11 Exemples de programmation

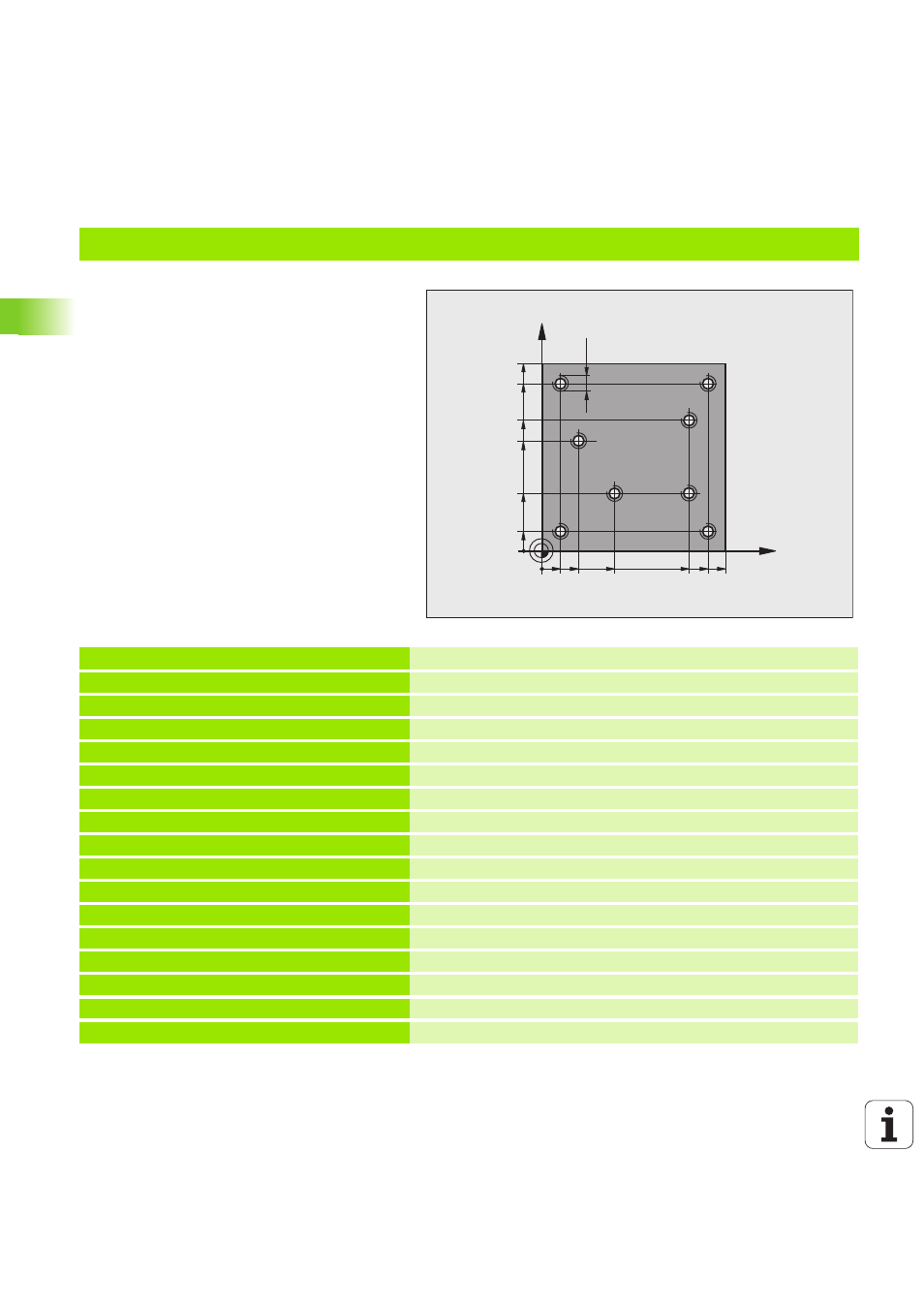

Exemple: Taraudage
Les coordonnées du perçage sont mémorisées
dans le tableau de points TAB1.PNT et appelées
par la TNC avec CYCL CALL PAT.
Les rayons des outils sont sélectionnés de
manière à visualiser toutes les étapes de
l'usinage dans le graphique de test.
Déroulement du programme
„ Centrage
„ Perçage
„ Taraudage
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL DEF 1 L+0 R+4 Définition de l'outil de centrage
4 TOOL DEF 2 L+0 2.4 Définition d’outil pour le foret
5 TOOL DEF 3 L+0 R+3 Définition d'outil pour le taraud
6 TOOL CALL 1 Z S5000 Appel de l'outil de centrage
7 L Z+10 R0 F5000 Déplacer l'outil à hauteur de sécurité (programmer F avec valeur),
la TNC le positionne après chaque cycle à hauteur de sécurité)
8 SEL PATTERN “TAB1“ Définir le tableau de points
9 CYCL DEF 200 PERCAGE Définition du cycle de centrage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-2 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=2 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE Introduire impérativement 0, agit à partir du tableau de points
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
