458 Cycles palpeurs: Fonctions spéciales
1
7.8 ET
AL
ONNA
GE TS (cy
c
le 460, DIN/ISO: G460)
17.8 ETALONNAGE TS (cycle 460,
DIN/ISO: G460)
Déroulement du cycle

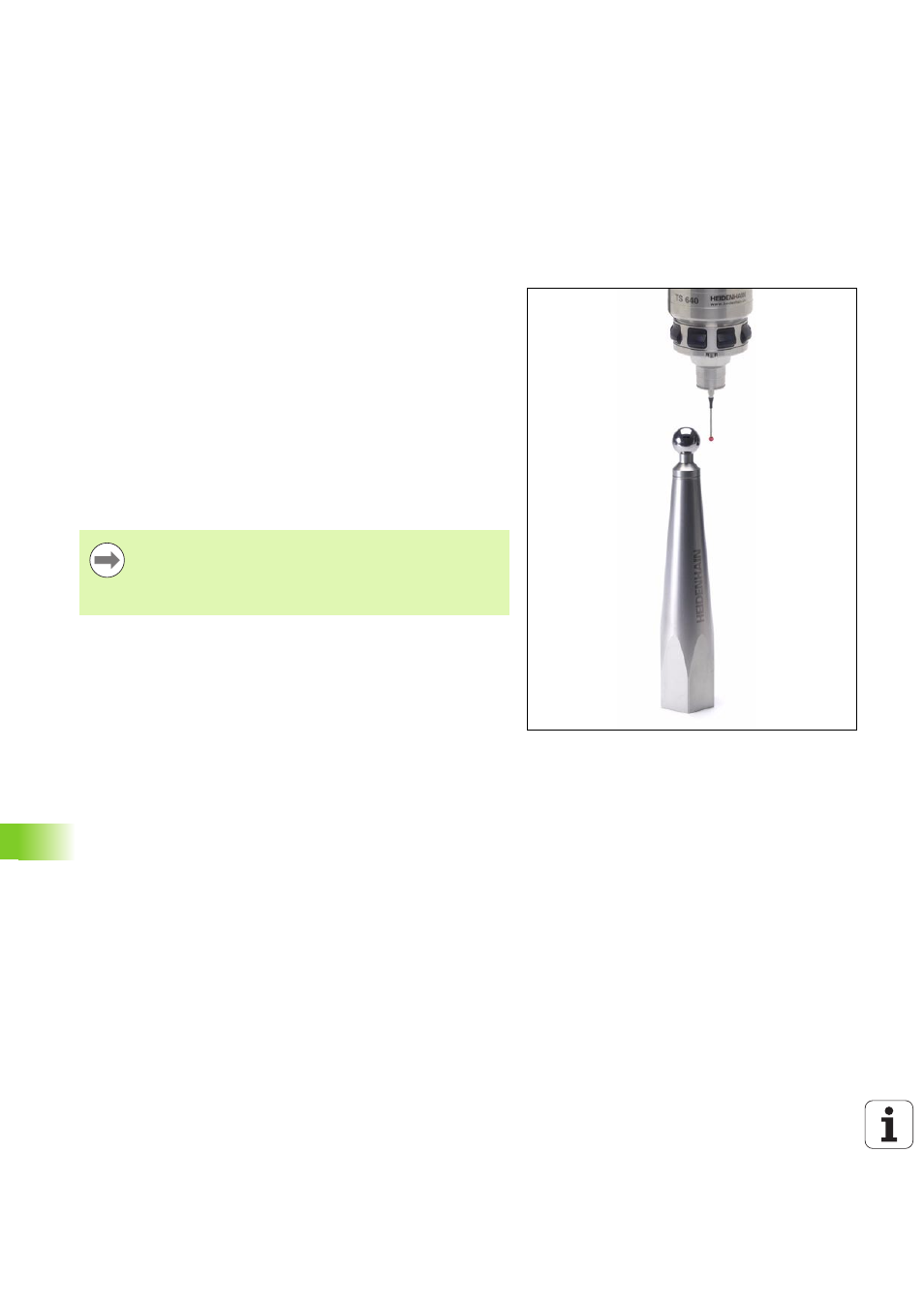

Le cycle 460 permet d'étalonner automatiquement un palpeur 3D à
commutation avec une bille précise de calibration. Il est possible
d'étalonner seulement un rayon, ou un rayon et une longueur.
1 Fixer la bille de calibration; attention au risque de collision
2 Positionner manuellement l'axe du palpeur au dessus de la bille
étalon et dans le plan d'usinage, à peu près au centre de la bille
3 Le premier déplacement du cycle a lieu dans la direction négative
de l'axe du palpeur
4 Puis le cycle détermine le centre exact de la bille dans l'axe du
palpeur
Attention lors de la programmation!
Remarques avant que vous ne programmiez
Dans le programme, prépositionnez le palpeur de telle
façon qu'il se trouve à peu près au dessus du centre de la
bille.
