iTNC 530 HEIDENHAIN 245
9.1 Cy
cles SL a
v
ec f
o
rm
ule complex
e
de cont
our

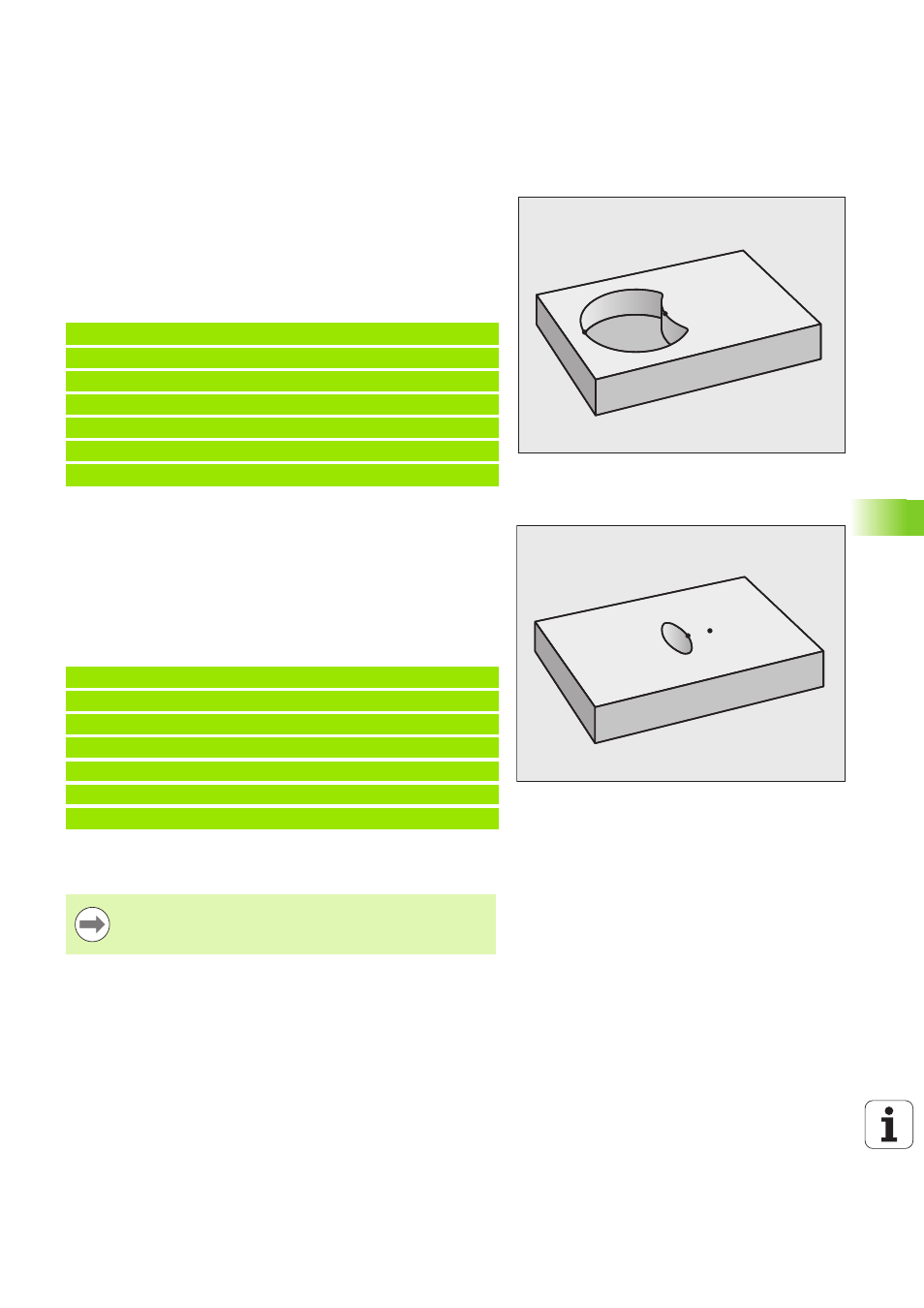

Surface „de soustraction“
La surface A doit être usinée sans la partie recouverte par B:
„ Les surfaces A et B doivent être programmées sans correction de
rayon dans des programmes séparés
„ Dans la formule de contour, la surface B est soustraite de la surface
A en utilisant la fonction “intersection avec complément de“
Programme de définition de contour:
Surface „d'intersection“
La surface commune de recouvrement de A et de B doit être usinée.
(Les surfaces sans recouvrement ne doivent pas être usinées.)
„ Les surfaces A et B doivent être programmées sans correction de
rayon dans des programmes séparés
„ Dans la formule de contour, les surfaces A et B sont prises en
compte avec la fonction “intersection avec“
Programme de définition de contour:
Exécution du contour avec les cycles SL
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “POCHE_A.H“
53 DECLARE CONTOUR QC2 = “POCHE_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “POCHE_A.H“
53 DECLARE CONTOUR QC2 = “POCHE_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
L'usinage du contour entier défini s'effectue avec les
cycles SL 20 - 24 (voir „Tableau récapitulatif” à la page 184).
