Cycles palpeurs: Contrôle automatique des pièces
16.6 MESURE EXTERIEUR CER
C
LE (cy
c
le 422, DIN/ISO: G422)
U

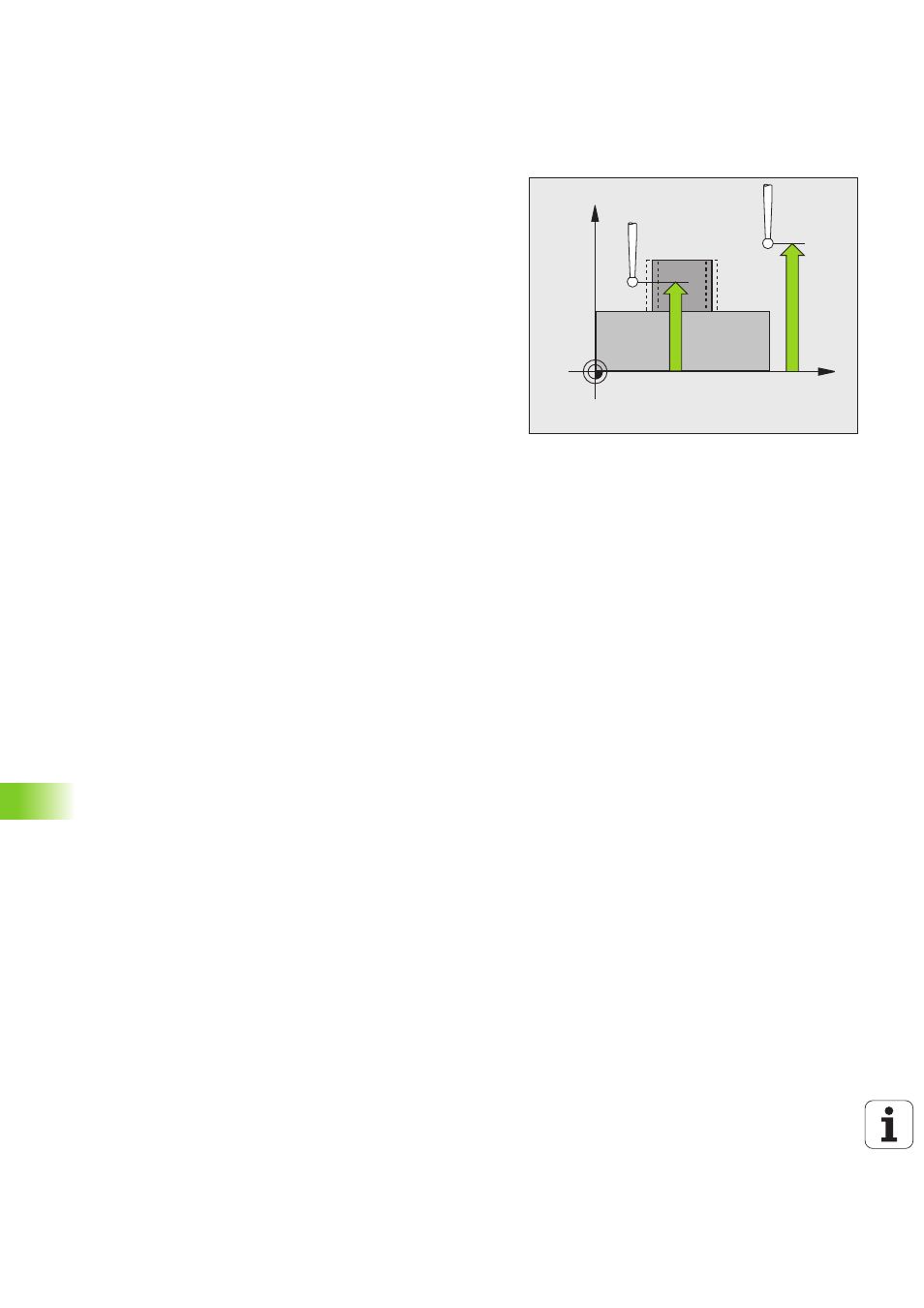

Hauteur mesure dans axe palpage
Q261 (en
absolu): Coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel doit être effectuée la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
U
Cote max. du tenon
Q277: Diamètre max. autorisé
pour le tenon. Plage d'introduction 0 à 99999,9999
U
Cote min. du tenon
Q278: Diamètre min. autorisé
pour le tenon. Plage d'introduction 0 à 99999,9999
U
Tolérance centre 1er axe
Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Tolérance centre 2ème axe
Q280: Ecart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999
X
Z
Q261
Q260
