410 Cycles palpeurs: Contrôle automatique des pièces
16.5 MESURE TR
OU (cy
c
le
421, DIN/ISO: G421)

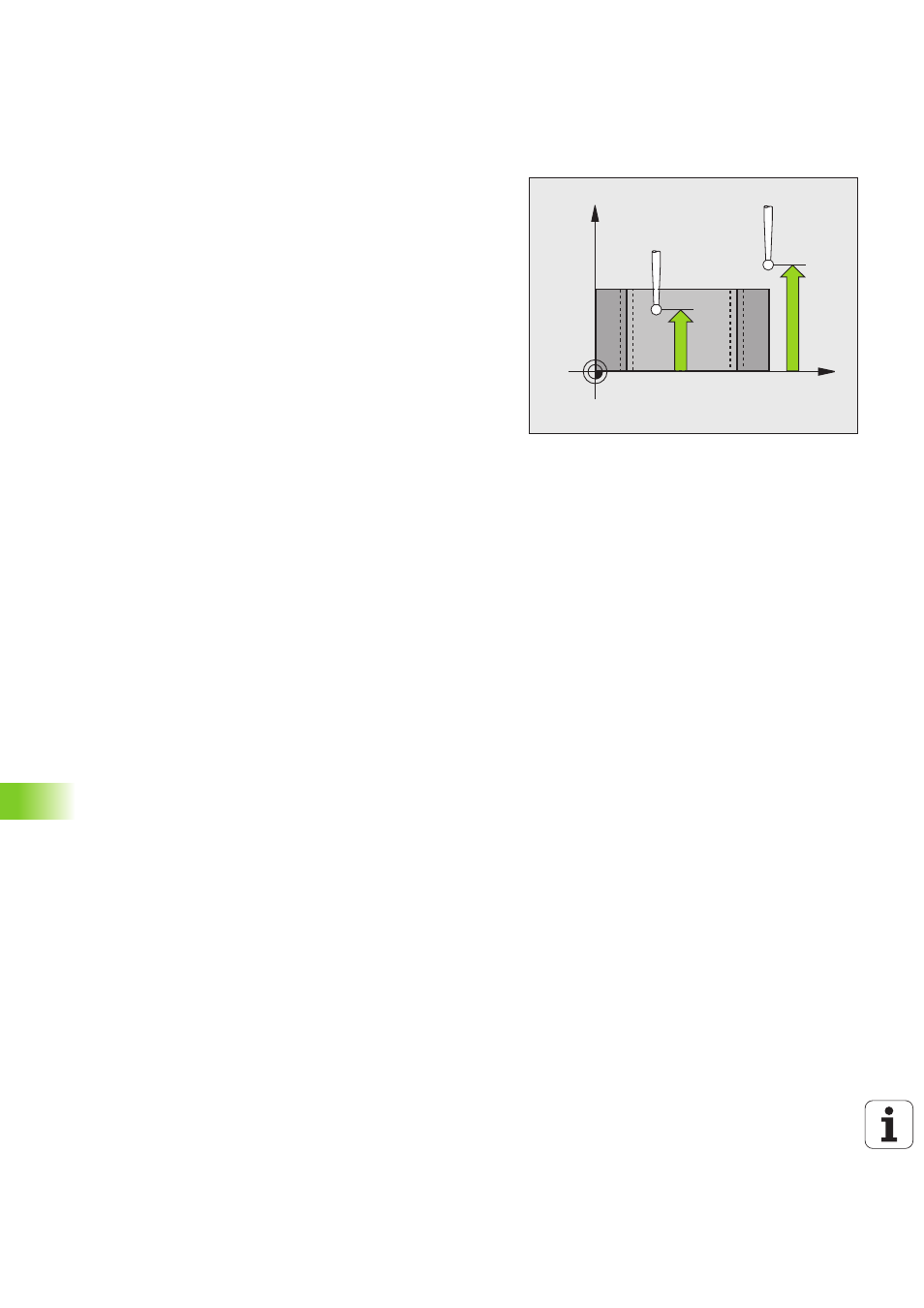

U Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel doit être effectuée la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
U Cote max. du trou Q275: Diamètre max. autorisé
pour le trou (poche circulaire). Plage d'introduction 0
à 99999,9999
U Cote min. du trou Q276: Diamètre min. autorisé
pour le trou (poche circulaire). Plage d'introduction
0 à 99999,9999
U Tolérance centre 1er axe Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U Tolérance centre 2ème axe Q280: Ecart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999
X
Z
Q261
Q260
