122 Cycles d'usinage: Taraudage / fraisage de filets
4.7 FILET
A
GE SUR UN T
OUR (cy
c
le 263, DIN/ISO: G263)

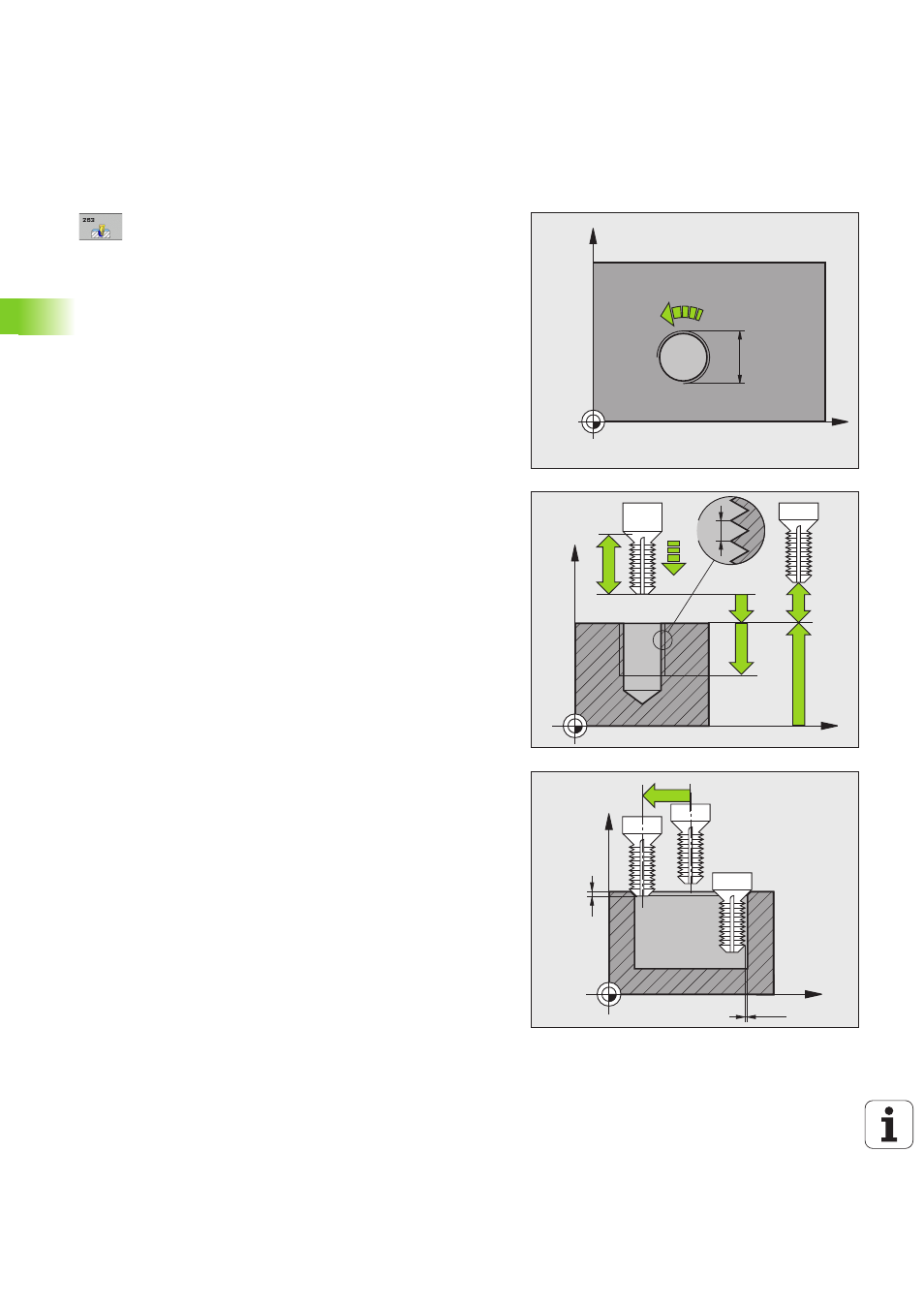

Paramètres du cycle
U Diamètre nominal Q335: Diamètre nominal du filet.
Plage d’introduction 0 à 99999,9999
U Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
U Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
U Profondeur pour chanfrein Q356 (en incrémental):
Distance entre la surface de la pièce et la pointe de
l'outil. Plage d’introduction -99999,9999 à
99999,9999
U Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
, PREDEF
U Mode fraisage Q351: Mode de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
en alternative PREDEF
U Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce. Plage
d’introduction 0 à 99999,9999, en alternative PREDEF
U Distance d'approche latérale Q357 (en
incrémental): Distance entre la dent de l'outil et la
paroi du trou. Plage d’introduction 0 à 99999,9999
U Profondeur du chanfrein frontal Q358 (en
incrémental): Distance entre la surface de la pièce et
la pointe de l'outil lors du chanfreinage. Plage
d’introduction -99999,9999 à 99999,9999
U Décalage chanfrein frontal Q359 (en
incrémental): Distance correspondant au décalage
du centre de l'outil à partir du centre du trou. Plage
d’introduction 0 à 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
X
Z
Q359
Q357
Q358
