256 Cycles d'usinage: Usinage ligne à ligne
1
0
.2 EXECUTION DONNEES 3D
(cy
c
le 30, DIN/ISO: G60)

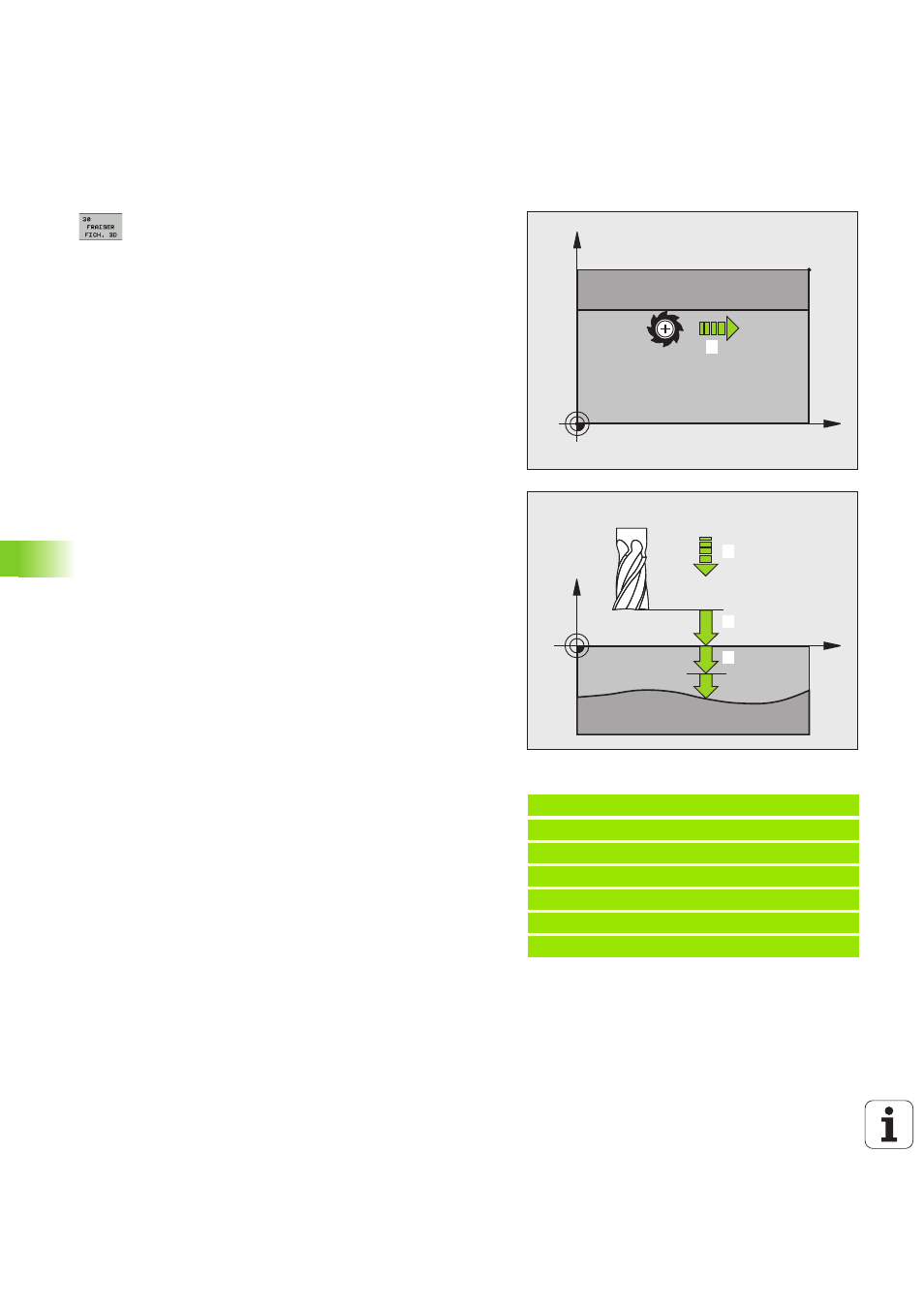

Paramètres du cycle
U Nom de fichier pour données 3D : Introduire le nom
du programme où sont mémorisées les données du
contour; si le fichier n'est pas dans le répertoire
actuel, introduire le chemin d'accès complet.
Introduction possible de 254 caractères
U Zone point MIN : Point min. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage.
Plage d'introduction -99999,9999 à 99999,9999
U Zone point MAX : Point max. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage.
Plage d'introduction -99999,9999 à 99999,9999
U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce lors
de déplacements en rapide. Plage d'introduction 0 à
99999,9999
U Profondeur de passe 2 (en incrémental): Distance
parcourue par l'outil en une passe. Plage
d'introduction -99999,9999 à 99999,9999
U Avance plongée en profondeur 3 : Vitesse de
déplacement de l'outil lors de la plongée, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO
U Avance fraisage 4 : Vitesse de déplacement de l'outil
lors du fraisage, en mm/min. Plage d'introduction 0 à
99999,9999, en alternative FAUTO
U Fonction auxiliaire M : Option permettant
d'introduire jusqu'à deux fonctions auxiliaires, par ex.
M13. Plage d'introduction 0 à 999
Exemple: Séquences CN
64 CYCL DEF 30.0 EXÉCUTION DONNÉES 3D
65 CYCL DEF 30.1 PGM DIGIT.: EX.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 DIST. 2
69 CYCL DEF 30.5 PASSE -5 F100
70 CYCL DEF 30.6 F350 M8
4
Y
X MIN
MAX
X
Z
1
2
3
