Cycles palpeurs: Déterminer automatiquement le désaxage de la pièce
14.3 R
O
T
A
TION DE BA
SE a
v
e
c deux tr
ous (cy
c
le 40
1, DIN/ISO: G40
1
)

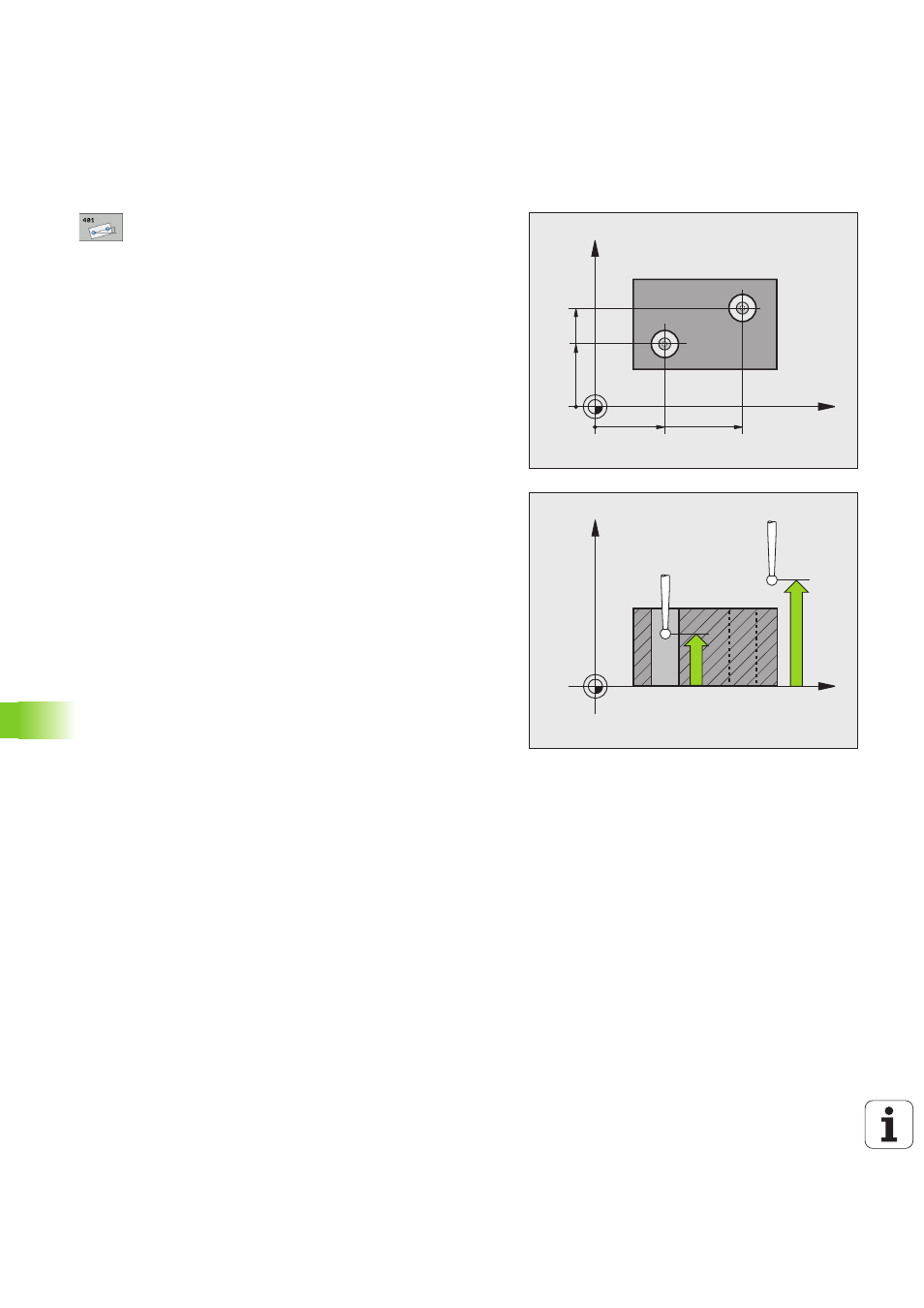

Paramètres du cycle
U
1er trou: centre sur 1er axe
Q268 (en
absolu): Centre du 1er trou dans l'axe
principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
1er trou: centre sur 2ème axe
Q269 (en
absolu): Centre du 1er trou dans l'axe
secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
2ème trou: centre sur 1er axe
Q270 (en
absolu): Centre du 2ème trou dans l'axe
principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
2ème trou: centre sur 2ème axe
Q271 (en
absolu): Centre du 2ème trou dans l'axe
secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
Hauteur mesure dans axe palpage
Q261 (en
absolu): Coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel doit être effectuée la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U
Valeur config. rotation de base
Q307 (en absolu):
Introduire l'angle de la droite de référence si le
désaxage à mesurer ne doit pas se référer à l'axe
principal mais à une droite quelconque. Pour la
rotation de base, la TNC calcule alors la différence
entre la valeur mesurée et l'angle de la droite de
référence. Plage d'introduction -360,000 à 360,000
X
Y
Q271
Q269
Q268
Q270
X
Z
Q261
Q260
