Cycles palpeurs: Initialisation automatique des points de référence
15.1
0

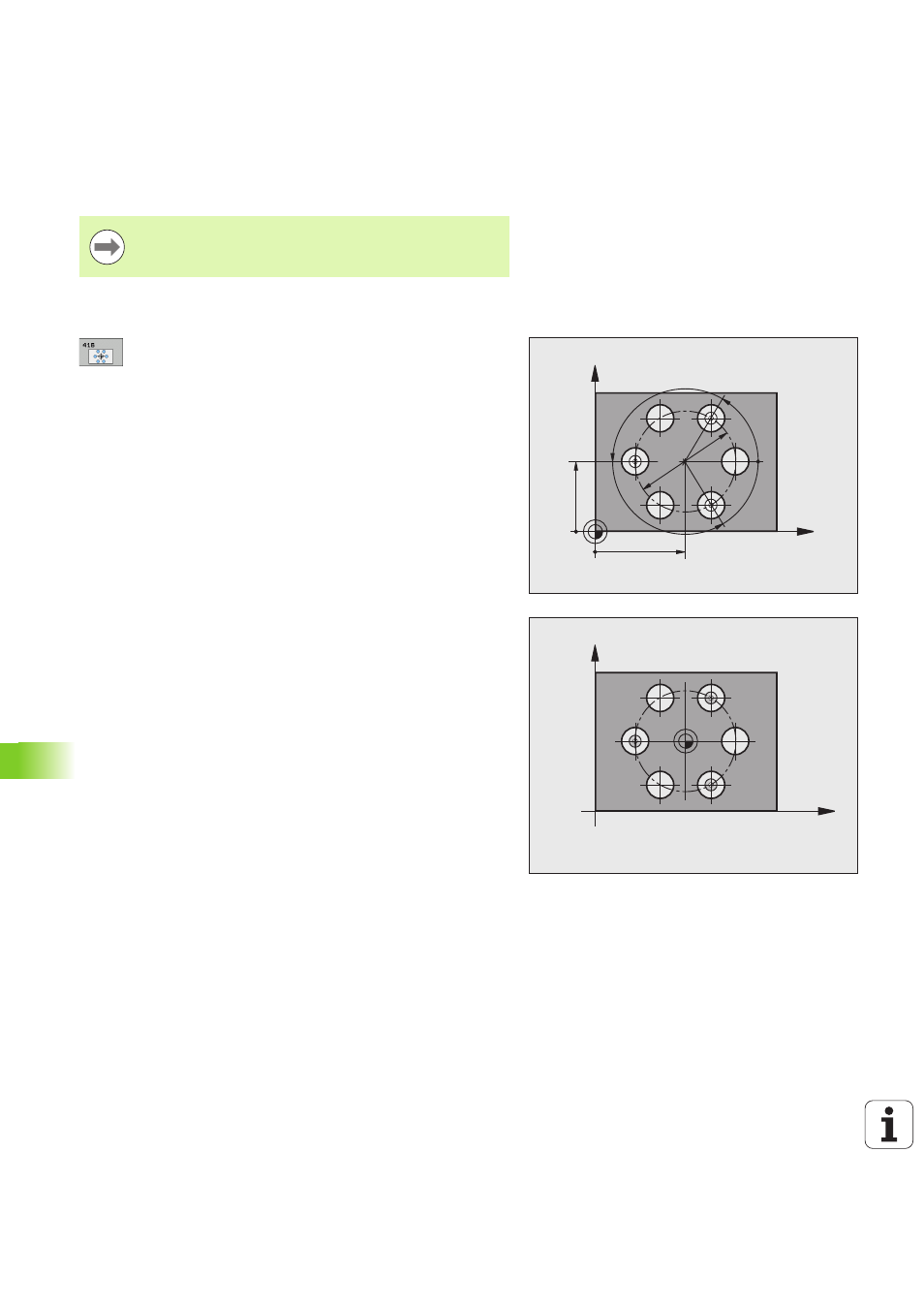

POINT DE REFERENCE CENTRE CE
R
C
LE DE TR
OUS (cy
c
le 416, DIN/ISO:
G416)
Attention lors de la programmation!
Paramètres du cycle
U
Centre 1er axe
Q273 (en absolu): Centre du cercle
de trous (valeur nominale) dans l'axe principal du
plan d'usinage. Plage d'introduction -99999,9999
à 99999,9999
U
Centre 2ème axe
Q274 (en absolu): Centre du
cercle de trous (valeur nominale) dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
Diamètre nominal
Q262: Introduire le diamètre
approximatif du cercle de trous. Plus le diamètre
du trou est petit et plus vous devez introduire un
diamètre nominal précis. Plage d'introduction -0
à 99999,9999
U
Angle 1er trou
Q291 (en absolu): Angle en
coordonnées polaires du 1er centre de trou dans
le plan d'usinage. Plage d'introduction -360,0000
à 360,0000
U
Angle 2ème trou
Q292 (en absolu): Angle en
coordonnées polaires du 2ème centre de
trou dans le plan d'usinage. Plage
d'introduction -360,0000 à 360,0000
U
Angle 3ème trou
Q293 (en absolu): Angle en
coordonnées polaires du 3ème centre de
trou dans le plan d'usinage. Plage
d'introduction -360,0000 à 360,0000
U
Hauteur mesure dans axe palpage
Q261 (en
absolu): Coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel doit être effectuée la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
