Cycles palpeurs: Contrôle automatique des pièces

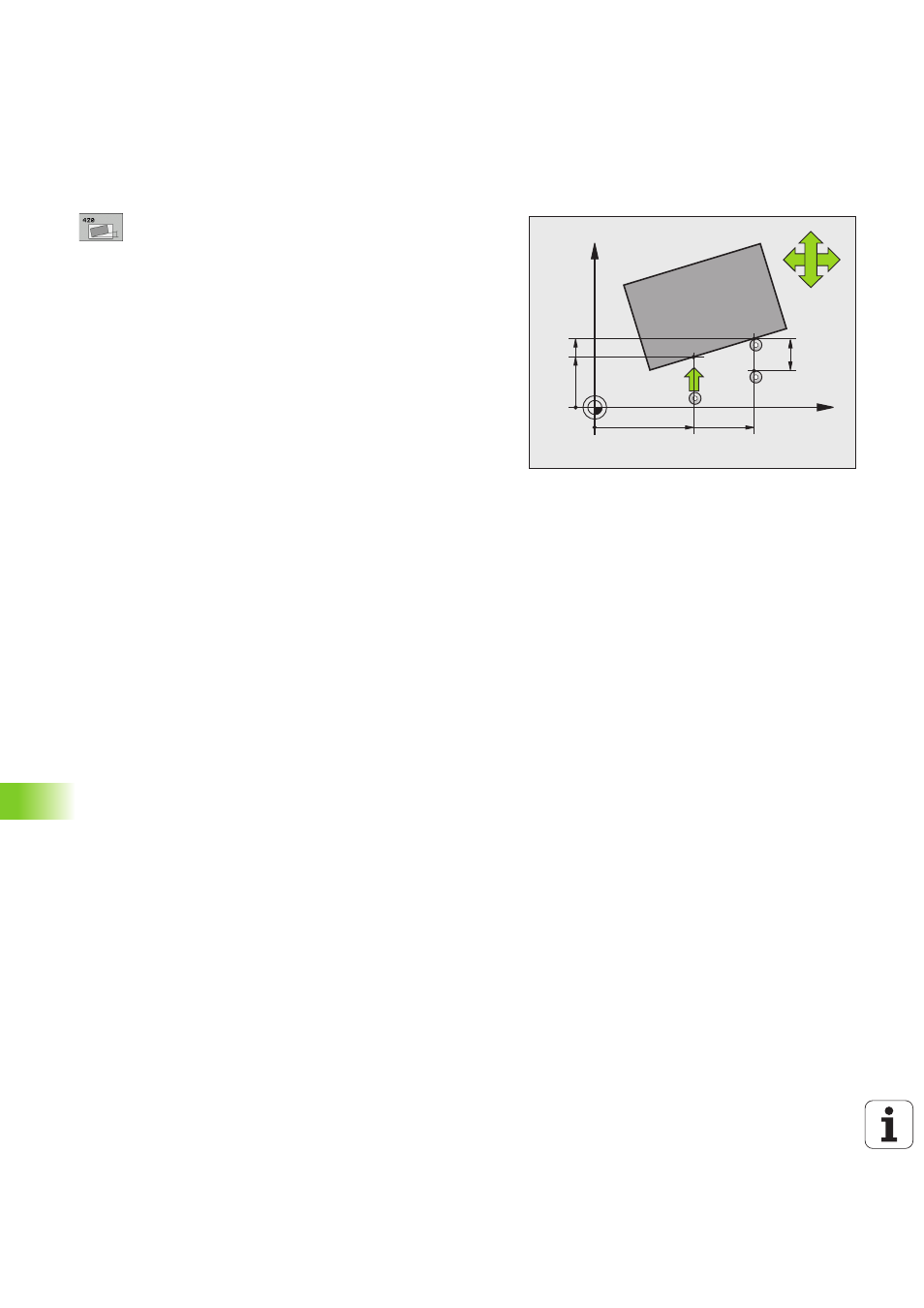

16.4 MESURE ANGLE (cy
c
le 420, DIN/ISO: G420)
Paramètres du cycle
U
1er point mesure sur 1er axe
Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
1er point mesure sur 2ème axe
Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
2ème point mesure sur 1er axe
Q265 (en
absolu): Coordonnée du 2ème point de palpage
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
2ème point mesure sur 2ème axe
Q266 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
Axe de mesure
Q272: Axe sur lequel doit être
effectuée la mesure:
1:Axe principal = axe de mesure
2: Axe secondaire = axe de mesure
3: Axe du palpeur = axe de mesure
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
MP6140
+
Q320
