8.4.2 Options - LR-S
Lubrification à l'huile (optionnelle)
Roulement à double rang (optionnel)
Bague d'usure de turbine

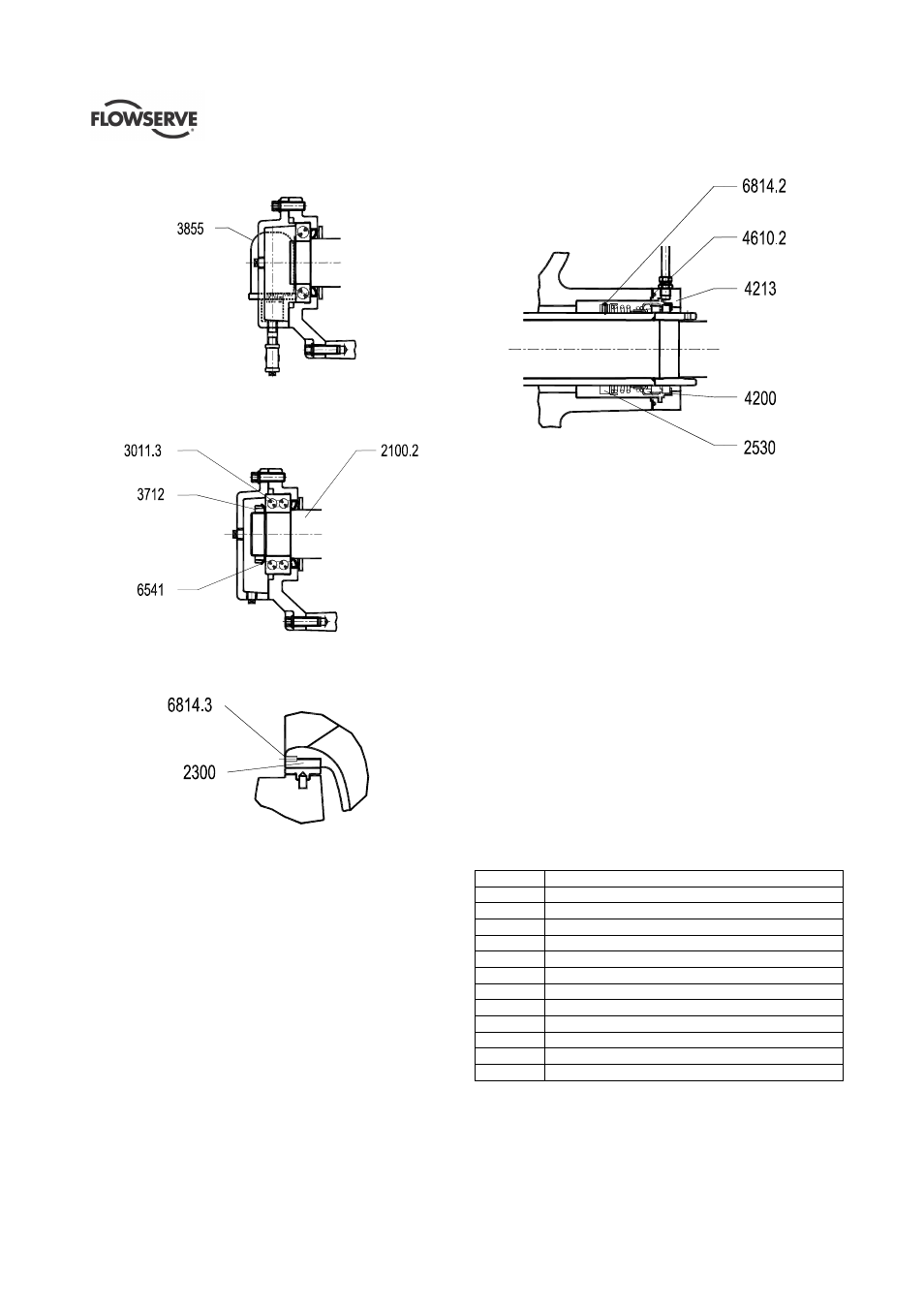

Plan de coupe montrant l'option de joint mécanique
(Croquis issu de A336/043, feuillet 2, rev -)
8.4.3 Liste des pièces options – LR-S
Ref. no. Description
2100.2 Arbre
2300 Bague d'usure de turbine
2530 Bague de retenue *
3011.3 Roulement à double rang
3712 Écrou de palier
3855 Graisseur à niveau constant
4200 Joint mécanique
4213 Couvercle de joint mécanique
4610.2 Joint torique
6541 Rondelle frein
6814.2 Vis sans tête *
6814.3 Vis sans tête
* Si nécessaire, selon le type de joint mécanique installé
