Si le moteur ne tourne pas suivant son
axe magnétique, la force axiale supplémentaire
résultante peut mettre en surcharge la butée de la
pompe.
4.5.3 Vérification du jeu dans la fixation
Il s'agit d'une vérification pour s'assurer qu'il n'y a pas
de tension excessive sur les boulons de fixation
moteur, en raison du non-respect de niveau ou de
torsion de la plaque de base. Pour vérifier,
supprimez toutes les cales, nettoyez les surfaces et

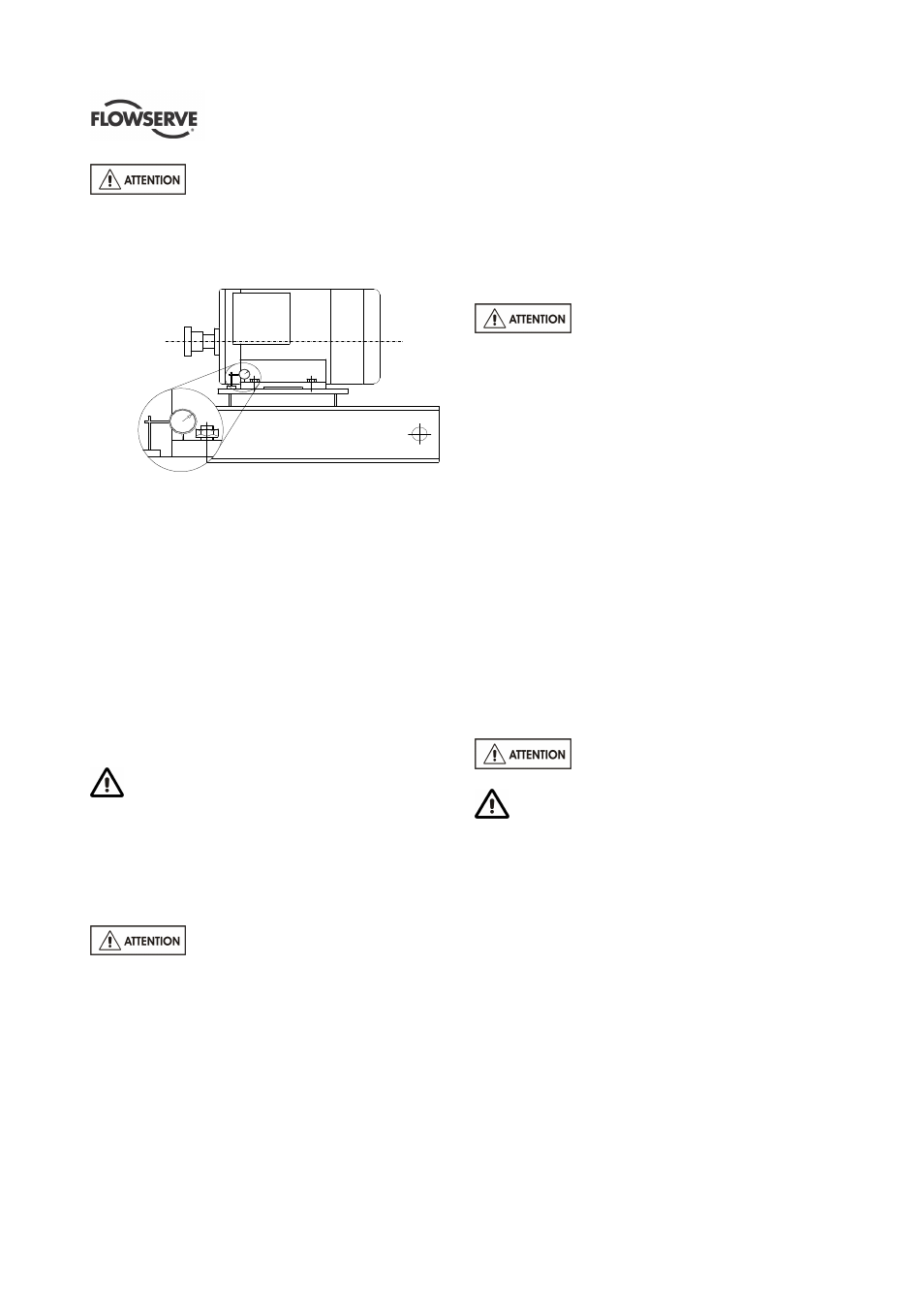

desserrez le moteur sur la plaque de base. Installez
un comparateur à cadran comme visible sur le
croquis et desserrer les boulons de fixation tout en
notant toute déviation indiqué par le comparateur - un
maximum de 0.05 mm (0.002 in.) est considéré
comme acceptable, mais tout dépassement devra
être corrigé par l'ajout de cales. Par exemple, si le
cadran du comparateur indique un levage du pied de
0.15 mm (0.006 in.) alors c'est l'épaisseur de la cale
à placer sous ce pied. Resserrez et répétez la même
procédure sur tous les pieds jusqu'à ce que tous
soient dans les tolérances.
Terminer la tuyauterie comme indiqué ci-
dessous et consulter les sections 4.7, Vérification
finale de l'alignement de l'arbre jusqu'à et y compris
la section 5, Mise en service, démarrage,
fonctionnement et arrêt, avant de raccorder le moteur
d'entraînement et de vérifier le sens de rotation.
4.6 Tuyauterie
Des obturateurs de protection sont
installés sur les raccords de tuyauterie pour que les
matières étrangères ne puissent pas y pénétrer
pendant le transport et l'installation. Vérifier que ces
obturateurs ont été enlevés de la pompe avant de
raccorder les tuyauteries.
4.6.1 Tuyauterie d'aspiration et de refoulement
Pour minimiser les pertes par friction et le bruit
hydraulique dans les tuyauteries, on sélectionne
généralement des tuyauteries d'un ou de deux
diamètres supérieurs au diamètre de l'aspiration et
du refoulement de la pompe. Généralement, dans
les tuyauteries principales, les vitesses d'écoulement
ne devront pas dépasser 2 m/s (6 ft/sec) à l'aspiration
et 3 m/s (9 ft/sec) au refoulement.
On doit tenir compte de la hauteur nette positive
d'aspiration (NPSH) disponible qui doit être
supérieure à la hauteur requise NPSH de la pompe.
Ne jamais utiliser la pompe pour
soutenir des tuyauteries.
Les forces et les moments maximaux pouvant être
supportés par les brides de la pompe dépendent de la
taille et du type de la pompe. Pour minimiser ces forces
et moments qui, s'ils sont excessifs, peuvent provoquer
le mésalignement, la surchauffe des roulements, l'usure
des accouplements, des vibrations et une rupture
éventuelle du carter de la pompe, on doit strictement
respecter les points suivants:
•
Eviter d'exercer des efforts extérieurs excessifs
sur les tuyauteries
•
Ne jamais tirer sur les tuyauteries pour les mettre
en place en exerçant une force sur les raccords
de bride de pompe
•
Ne pas monter de joint de dilatation de telle
manière que leur force, résultant de la pression
interne, agisse sur la bride de la pompe
Le tableau 4.6.3 résume les valeurs maximales de
forces et moments autorisés sur les carters d'arbre
horizontal. Prenez contact avec Flowserve lorsque
l'arbre de pompe est vertical.
Ne pas oublier de rincer les
tuyauteries et les raccords avant de les utiliser.
Vérifier que les tuyauteries transportant des
liquides dangereux sont disposées de telle manière
qu'on puisse vidanger la pompe avant de la déposer.
4.6.2 Tuyauterie d'aspiration
a) Le diamètre du tuyau d'aspiration doit être
supérieur de un à deux niveaux au diamètre
intérieur d'aspiration de la pompe, et les coudes
de tuyauterie doivent avoir le rayon de courbure
le plus grand possible.
b) Les réducteurs installés sur la tuyauterie doivent
être coniques et présenter un angle de
divergence limité à 15 degrés.
c) A l'aspiration, la tuyauterie doit être inclinée vers
le haut vers l'aspiration de la pompe en
incorporant des réducteurs excentriques pour
éviter les air locks.
d) Sur l'aspiration positive, la tuyauterie d'aspiration
doit avoir une pente constante descendant vers
la pompe.
