MANUEL D'UTILISATION LR, LRV, LLR et LR-S FRANÇAIS 71569089 08-10
Page 47 de 56 flowserve.com flowserve.com flowserve.com flowserve.com

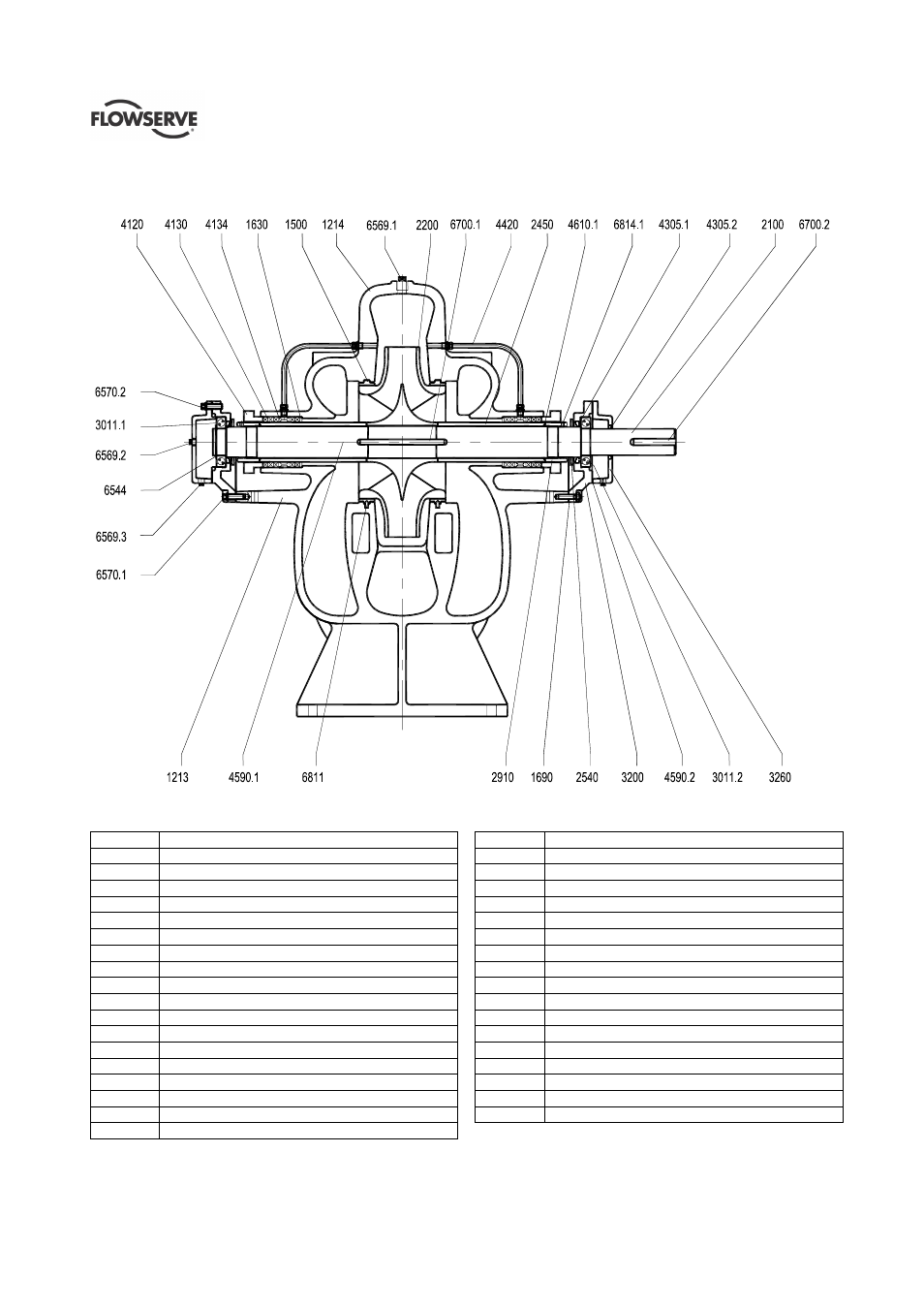

8.4 Plans en coupe – LR-S turbine double entrée, lubrifiée à la graisse, avec presse
étoupe
(Croquis issu de A336/043, feuillet 1, rev -)
8.4.1 Nomenclature – LR-S
Ref. no. Description
1213 Moitié de carter - inférieure
1214 Moitié de carter - supérieure
1500 Bague d'usure de carter
1630 Coussinet à étranglement
1690 Coussinet (goupille)
2100 Arbre
2200 Turbine
2450 Chemise d'arbre
2540 Déflecteur (liquide)
2910 Écrou d'arbre
3011.1 Roulement à billes
3011.2 Roulement à billes
3200 Logement de palier
3260 Couvercle de palier
4120 Poussoir
4130 Presse-étoupe
4134 Lanternes d'arrosage
4305.1 Bague d'étanchéité d'arbre.
4305.2 Bague d'étanchéité d'arbre.
4420 Tuyau d'étanchéité
4590.1 Joint
4590.2 Joint
4610.1 Joint torique
6541 Rondelle frein
6544 Circlip
6569.1 Bouchon
6569.2 Bouchon
6569.3 Bouchon
6569.4 Bouchon
6570.1 Vis
6570.2 Vis
6570.3 Vis
6700.1 Clavette
6700.2 Clavette
6811 Cheville cylindrique
6814.1 Vis sans tête
