MANUEL D'UTILISATION LR, LRV, LLR et LR-S FRANÇAIS 71569089 08-10
Page 45 de 56 flowserve.com flowserve.com flowserve.com flowserve.com

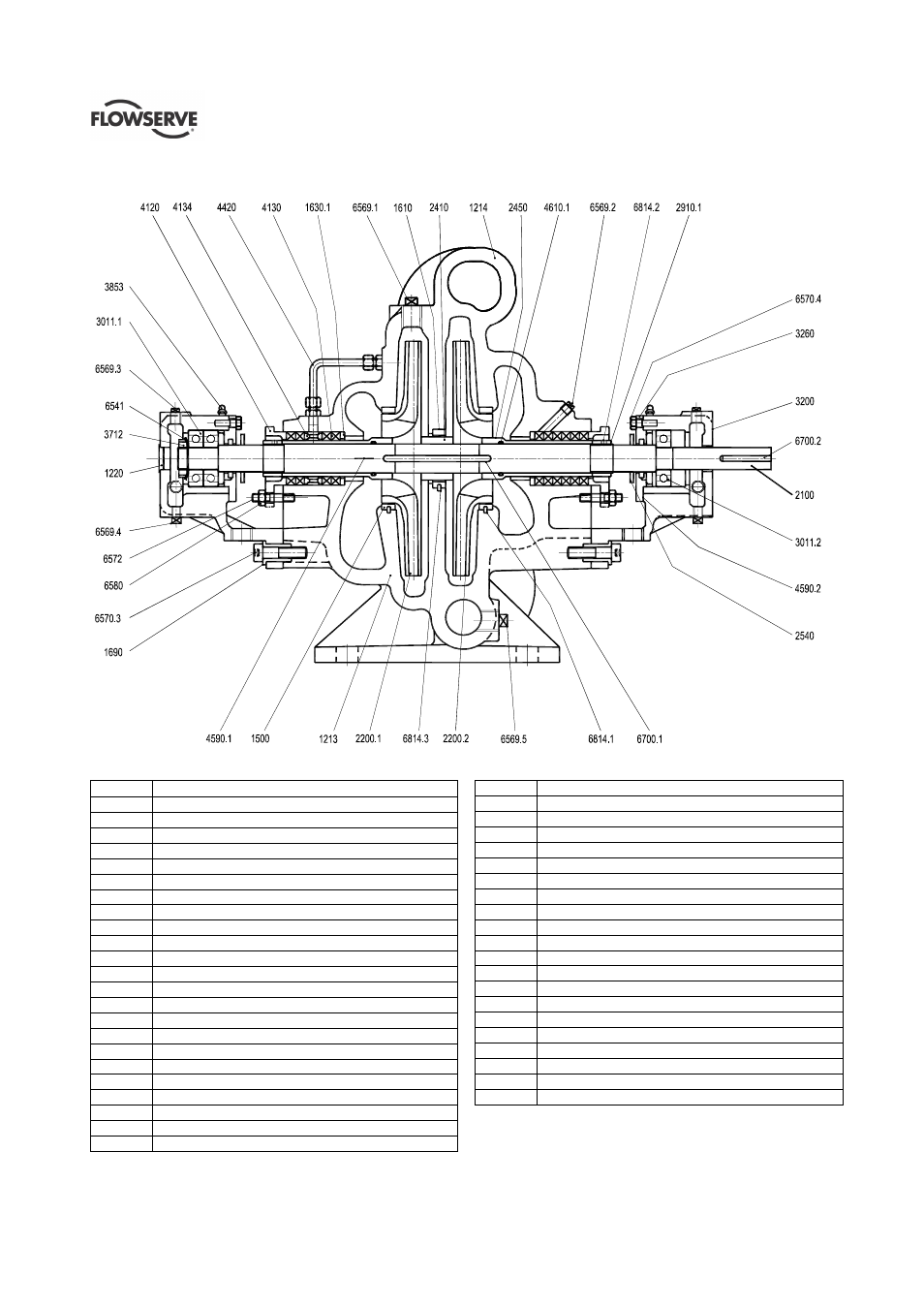

8.3 Plans en coupe – LLR lubrifiée à la graisse, avec presse étoupe
(Croquis issu de A336/042, feuillet 1, rev -)
8.3.1 Nomenclature – LLR
Ref. no. Description
1213 Moitié de carter - inférieure
1214 Moitié de carter - supérieure
1220 Couvercle
1500 Bague d'usure de carter
1610 Coussinet intermédiaire
1630.1 Coussinet à étranglement
1690 Coussinet (goupille)
2100 Arbre
2200.1 Turbine (premier étage)
2200.2 Turbine (second étage)
2410 Chemise intermédiaire
2450 Chemise d'arbre
2540 Déflecteur (liquide)
2910.1 Écrou d'arbre
3011.1 Roulement à billes
3011.2 Roulement à billes
3200 Logement de palier
3260 Couvercle de palier
3712 Écrou de palier
3853 Graisseur
4120 Poussoir
4130 Presse-étoupe
4134 Lanternes d'arrosage
4420 Tuyau d'étanchéité
4590.1 Joint
4590.2 Joint
4610.1 Joint torique
6541 Rondelle frein
6569.1 Bouchon
6569.2 Bouchon
6569.3 Bouchon
6569.4 Bouchon
6569.5 Bouchon
6570.1 Vis
6570.2 Vis
6570.3 Vis
6570.4 Vis
6572 Goujon
6580 Écrou
6700.1 Clavette
6700.2 Clavette
6814.1 Vis sans tête
6814.2 Vis sans tête
6814.3 Vis sans tête
