MANUEL D'UTILISATION LR, LRV, LLR et LR-S FRANÇAIS 71569089 08-10
Page 41 de 56 flowserve.com flowserve.com flowserve.com flowserve.com
8 NOMENCLATURE DES PLANS

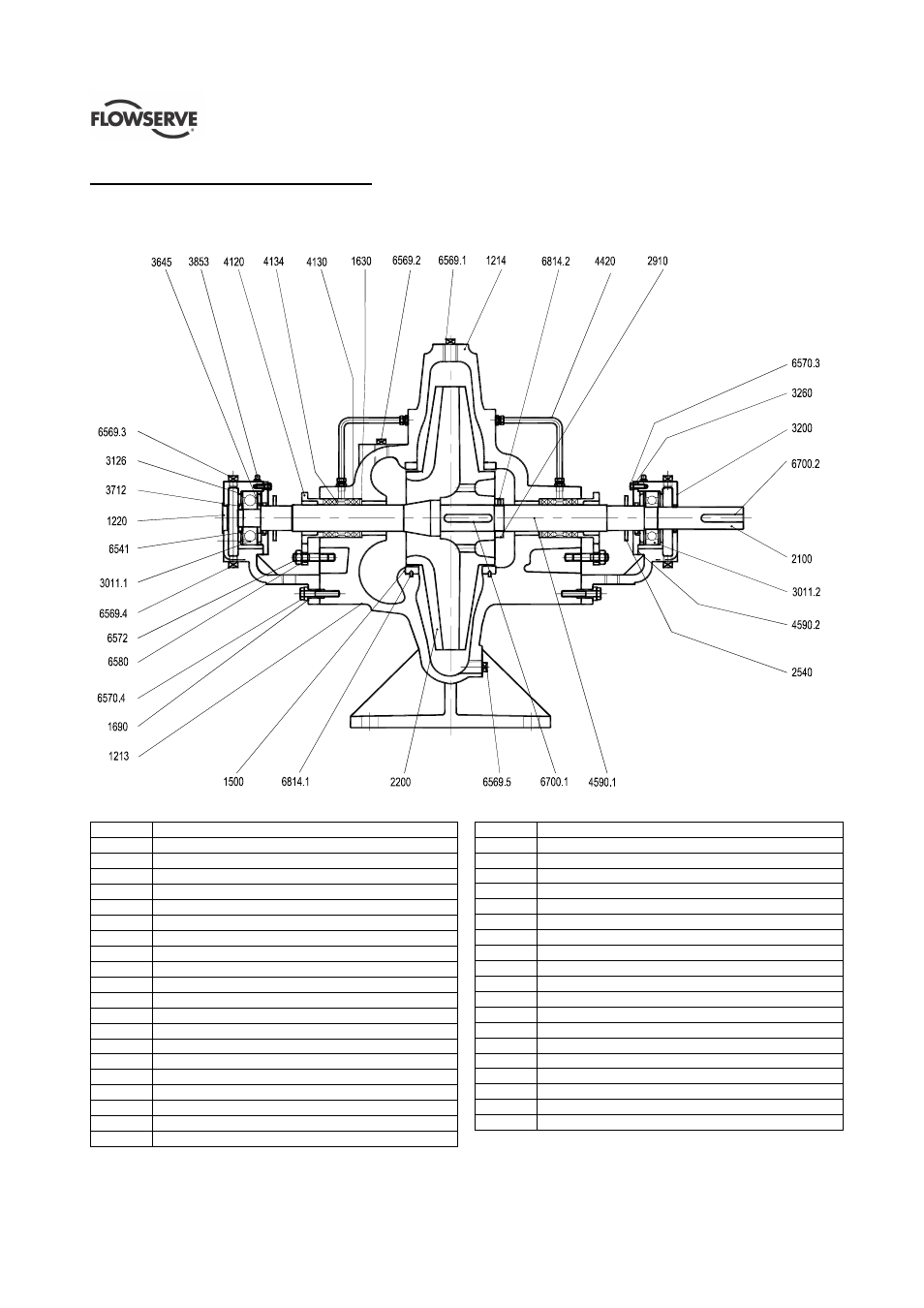

8.1 Plans en coupe – LR turbine simple entrée, lubrifiée à la graisse, avec presse
étoupe
(Croquis issu de A336/044, feuillet 1, rev -)
8.1.1 Nomenclature – LR turbine simple entrée
Ref. no. Description
1213 Moitié de carter - inférieure
1214 Moitié de carter - supérieure
1220 Couvercle
1500 Bague d'usure de carter
1630 Coussinet à étranglement
1690 Coussinet (goupille)
2100 Arbre
2200 Turbine
2540 Déflecteur (liquide)
2910 Écrou d'arbre
3011.1 Roulement à billes
3011.2 Roulement à billes
3126 Cale
3200 Logement de palier
3260 Couvercle de palier
3645 Disque d'espacement *
3712 Écrou de palier
3853 Graisseur
4120 Poussoir
4130 Presse-étoupe
4134 Lanternes d'arrosage
4420 Tuyau d'étanchéité
4590.1 Joint
4590.2 Joint
6541 Rondelle frein
6569.1 Bouchon
6569.2 Bouchon
6569.3 Bouchon
6569.4 Bouchon
6569.5 Bouchon
6570.1 Vis
6570.2 Vis
6570.3 Vis
6570.4 Vis
6572 Goujon
6580 Écrou
6700.1 Clavette
6700.2 Clavette
6814.1 Vis sans tête
6814.2 Vis sans tête
* Installé sur les seuls modèle de pompe 2.1/2LR13
