Principes de base

3.1

3

TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014

93

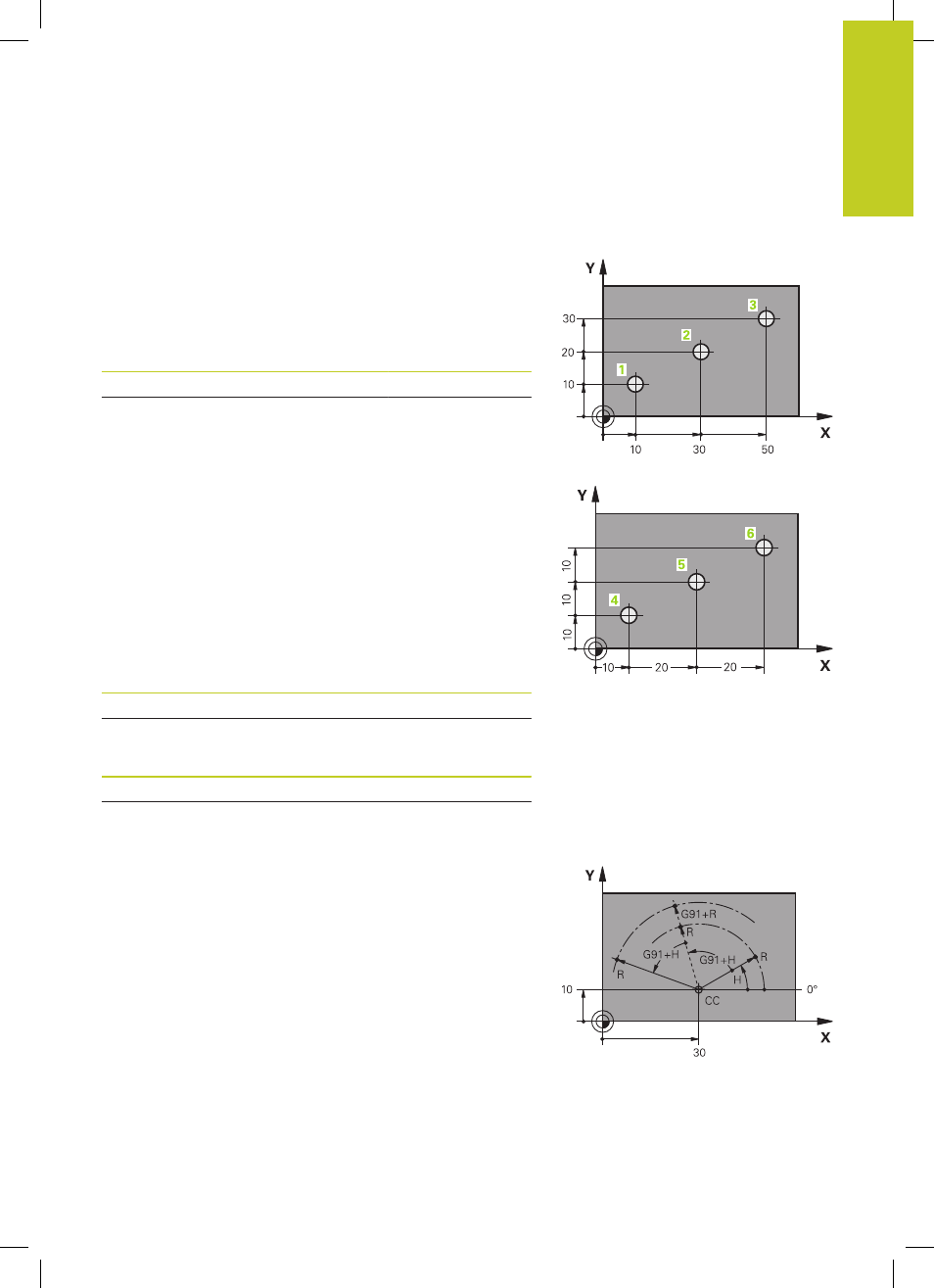

Positions absolues et incrémentales de la pièce

Positions absolues de la pièce

Quand les coordonnées d’une position se réfèrent au point zéro
(origine), celles-ci sont appelées coordonnées absolues. Chaque
position sur une pièce est définie clairement par ses coordonnées
absolues.

Exemple 1 : trous en coordonnées absolues :

Trou

1

Trou

2

Trou

3

X = 10 mm

X = 30 mm

X = 50 mm

Y = 10 mm

Y = 20 mm

Y = 30 mm

Positions incrémentales de la pièce

Les coordonnées incrémentales se réfèrent à la dernière
position programmée qui sert de point zéro (fictif) relatif. Lors
de l’élaboration du programme, les coordonnées incrémentales
indiquent ainsi le déplacement à effectuer entre la dernière position
nominale et la suivante. Cette cotation est également appelée
cotation en chaîne.

Une cote incrémentale est signalée par la fonction G91 devant
l’axe.

Exemple 2 : trous en coordonnées incrémentales

Coordonnées absolues du trou

4

X = 10 mm

Y = 10 mm

Trou

5

se référant à

4

Trou

6

, par rapport à

5

G91 X = 20 mm

G91 X = 20 mm

G91 Y = 10 mm

G91 Y = 10 mm

Coordonnées polaires absolues et incrémentales

Les coordonnées absolues se réfèrent toujours au pôle et à l'axe
de référence angulaire.

Les coordonnées incrémentales se réfèrent toujours à la dernière
position d’outil programmée.
