Déplacement des axes de la machine 15.2
15
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
465

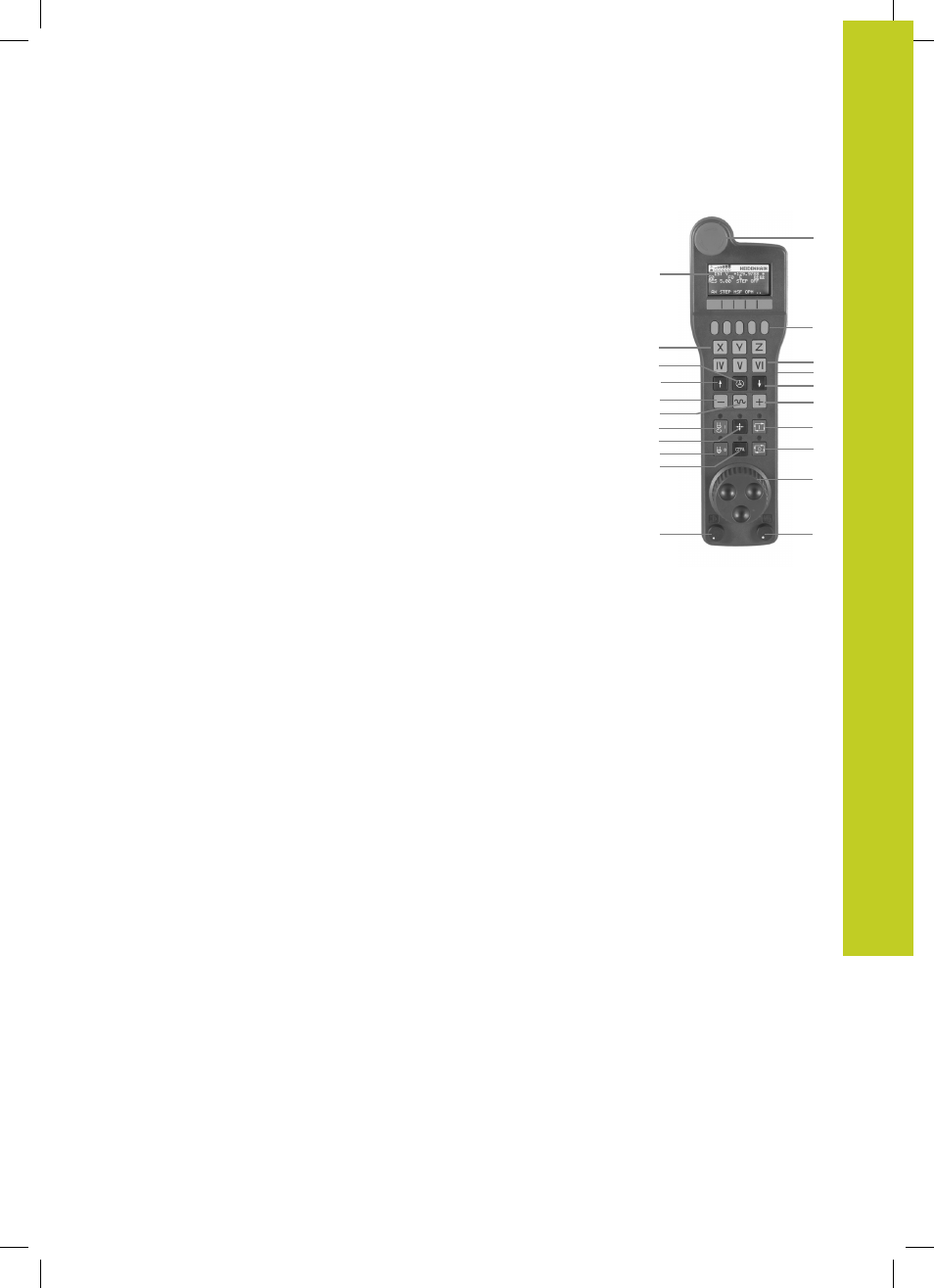

1 Touche d'ARRET D'URGENCE
2 Ecran de la manivelle pour l'affichage d'état et la sélection des
fonctions ; pour de plus amples informations à ce sujet : ""
3 Softkeys
4 Les touches de sélection d'axes peuvent être modifiées par le
constructeur en fonction de la configuration des axes
5 Touche d'assentiment
6 Touches fléchées pour définir la sensibilité de la manivelle
7. Touche d'activation de la manivelle
8. Touche de sens suivant lequel la TNC déplace l'axe sélectionné
9. Superposition d'avance rapide pour les touches de sens
10 Activer la broche (fonction machine, touche échangeable par le
constructeur de la machine)
11 Touche "Générer séquence CN" (fonction machine, touche
échangeable par le constructeur de la machine)
12 Désactiver la broche (fonction machine, touche échangeable par
le constructeur de la machine)
13 Touche CTRL pour fonctions spéciales (fonction machine,
touche échangeable par le constructeur de la machine)
14 Démarrage CN (fonction machine, touche échangeable par le
constructeur de la machine)
15 Stop CN (fonction machine, touche échangeable par le
constructeur de la machine)
16 Volant de la manivelle
17 Potentiomètre de vitesse de broche
18 Potentiomètre d'avance
19 Connecteur, n'existe pas sur la manivelle radio HR 550 FS
