6.3 Aborder et quitter le contour

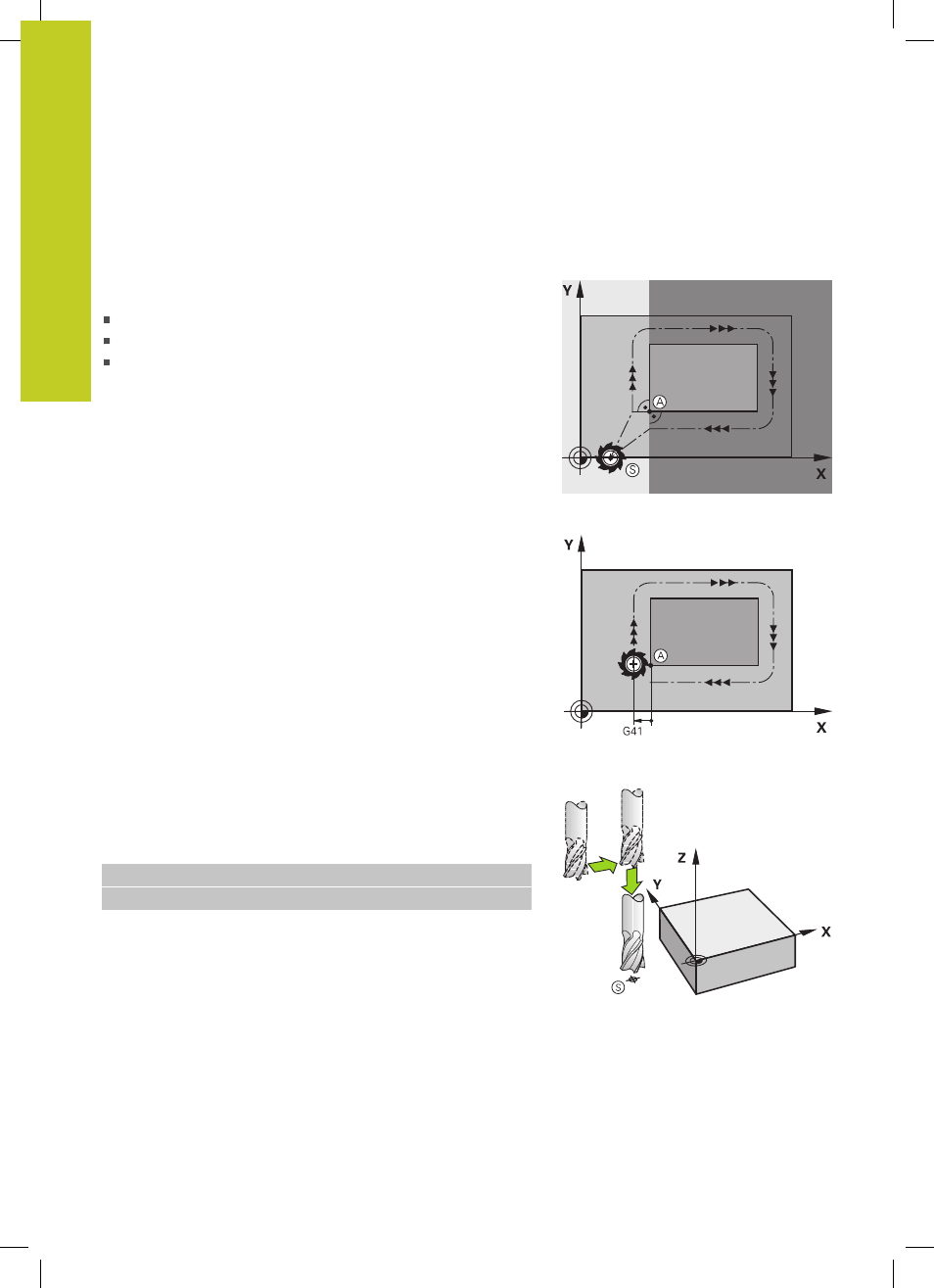

Point initial et point final
Partant du point initial, l'outil aborde le premier point de contour.
Conditions requises pour le point initial :
programmé sans correction de rayon
aucun risque de collision
proche du premier point du contour
Figure en haut à droite :
si vous définissez le point initial dans la zone gris foncé, le contour
sera endommagé lors de l'approche du premier point de contour.
Premier point du contour
Programmez une correction de rayon pour le déplacement au
premier point du contour.
Déplacer l'outil dans l'axe de broche au point initial
Lors de l'approche du point initial, l'outil doit se déplacer dans
l'axe de la broche à la profondeur d'usinage. En cas de risque de
collision, aborder séparément le point initial dans l'axe de broche.
Séquences CN
N30 G00 G40 X+20 Y+30 *
N40 Z-10 *
