Données d'outils 5.2
5
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
165

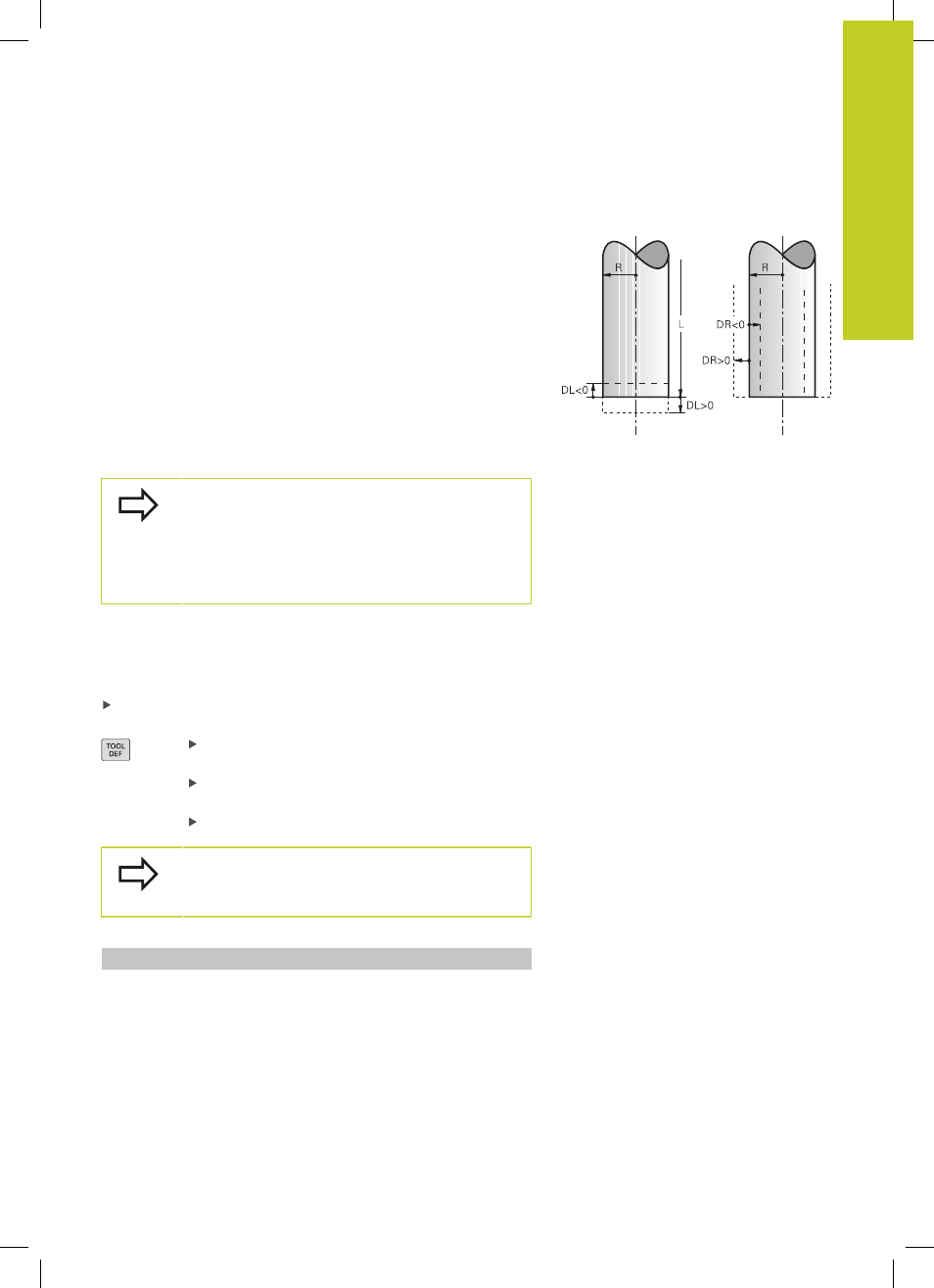

Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent des différences sur les longueurs et les
rayons d'outils.
Une valeur Delta positive correspond à une surépaisseur (
DL, DR,
DR2>0). Pour usiner avec une surépaisseur, introduisez la valeur de
surépaisseur dans l'appel d'outil avec
T.
Une valeur Delta négative correspond à une surépaisseur négative
(
DL, DR, DR2<0). Une surépaisseur négative est introduite dans le
tableau d'outils en cas d'usure d'un outil.
Les valeurs Delta à introduire sont des nombres. Dans une
séquence
T, vous pouvez également introduire la valeur sous
forme de paramètre Q.
Plage d’introduction : les valeurs Delta ne doivent pas excéder
±99,999 mm.
Les valeurs Delta du tableau d'outils influent sur la
représentation graphique de l'
outil .
Les valeurs Delta de la séquence
T ne modifient pas
la taille de l' outil représentée dans la simulation. Les
valeurs Delta programmées décalent toutefois l' outil
de la valeur définie dans la simulation.
Introduire les données d'outils dans le programme
Pour un outil donné, vous définissez dans la séquence
G99 son
numéro, sa longueur et son rayon :
Sélectionner la définition d'outil : Appuyer sur la touche TOOL
DEF.
Numéro d'outil : Le numéro d'outil vous permet
d'identifier un outil de manière univoque.
Longueur d'outil : Valeur de correction pour la
longueur
Rayon d'outil : Valeur de correction pour le rayon
Pendant la dialogue, vous pouvez insérer directement
la valeur de longueur et de rayon dans le champ du
dialogue : appuyer sur la softkey de l'axe désiré.
Exemple
N40 G99 T5 L+10 R+5 *
