Familles de pièces – Paramètres Q à la
place de nombres
Utilisation
Avec la fonction paramètres Q
D0 : AFFECTATION, vous pouvez
affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous introduisez un paramètre Q à la place
d'une valeur numérique.
Exemple de séquences CN
N150 D00 Q10 P01 +25 *
Affectation
...
Q10 reçoit la valeur 25
N250 G00 X +Q10 *
correspond à G00 X +25
Pour les familles de pièces, vous programmez par exemple des
dimensions caractéristiques de la pièce comme paramètres Q.
Vous affectez alors à chacun de ces paramètres la valeur numérique
correspondante pour usiner des pièces de formes différentes.

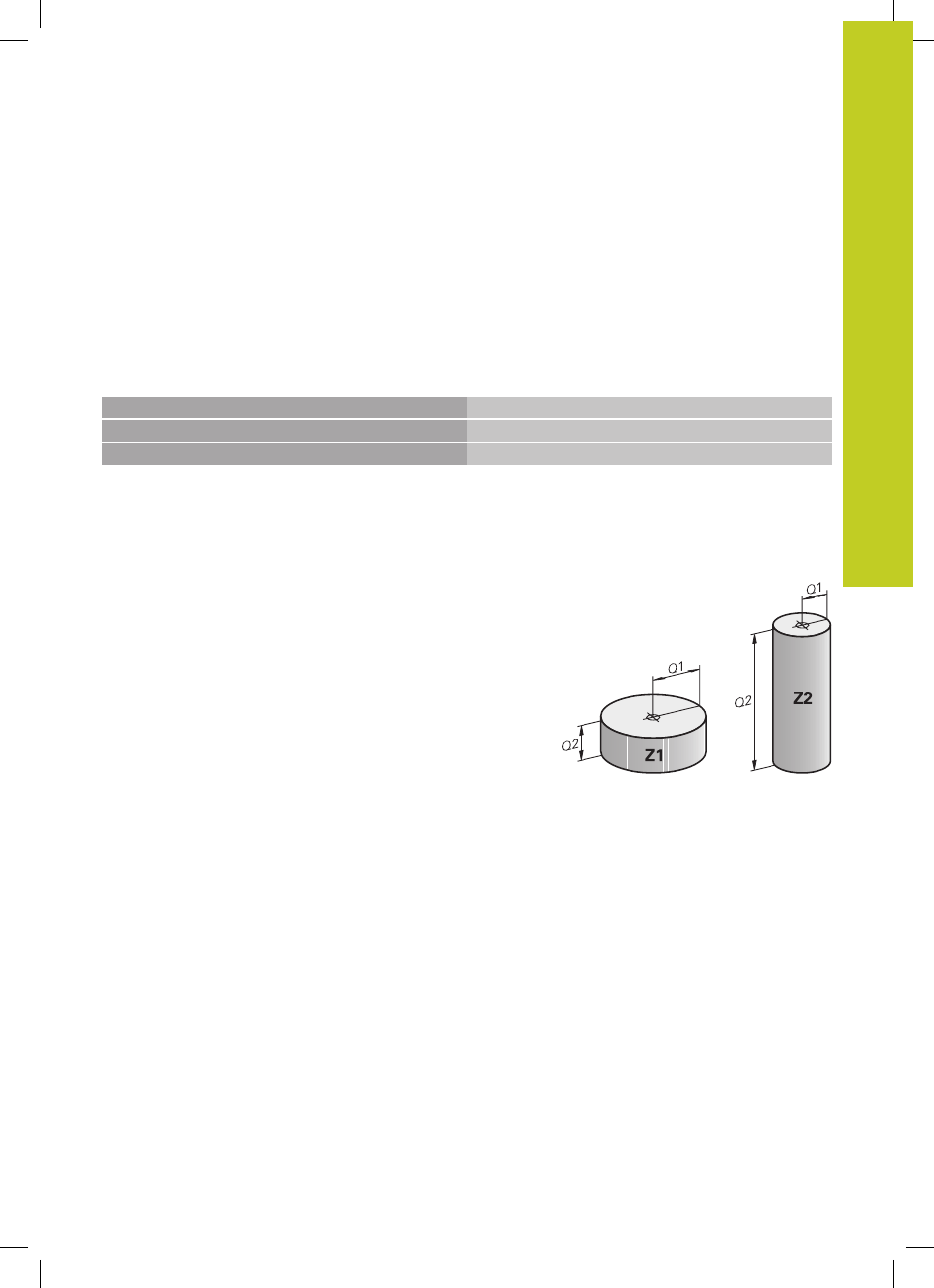

Exemple : Cylindre avec paramètres Q
Rayon du cylindre :
R = Q1
Hauteur du cylindre :
H = Q2
Cylindre Z1 :
Q1 = +30
Q2 = +10
Cylindre Z2 :
Q1 = +10
Q2 = +50
