La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
12.2
12
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
407
Définir le comportement de positionnement de la
fonction PLANE
Résumé
Indépendamment de la fonction PLANE utilisée pour définir le plan
d'usinage incliné, vous disposez toujours des fonctions suivantes
pour le comportement de positionnement :
inclinaison automatique
Sélection de solutions d'inclinaison alternatives (impossible avec
PLANE AXIAL)
Sélection du mode de transformation (impossible avec
PLANE
AXIAL)

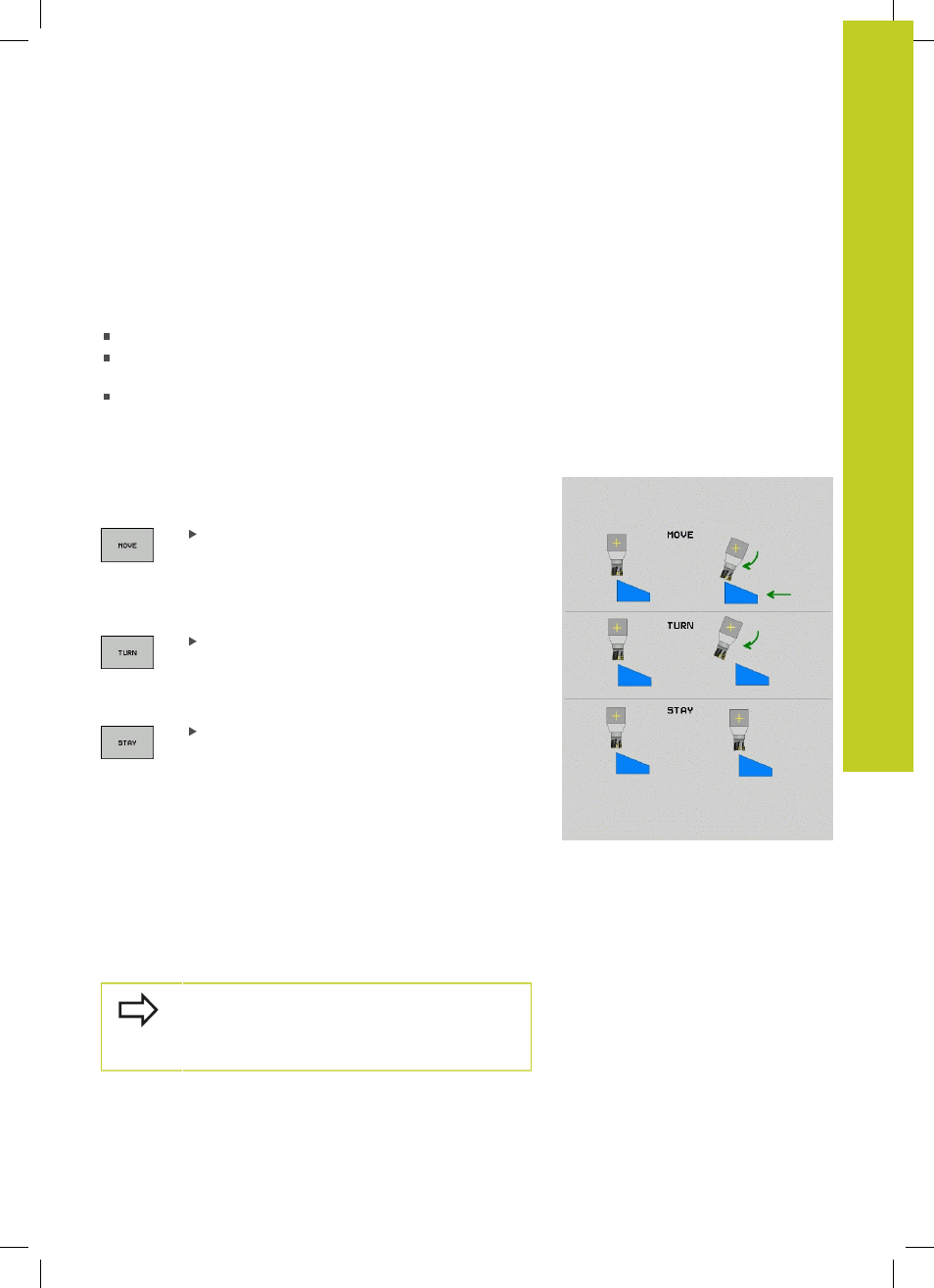

Inclinaison automatique : MOVE/TURN/STAY (introduction
obligatoire)
Après avoir introduit tous les paramètres de définition du plan, vous
devez définir la manière dont les axes rotatifs doivent être inclinés
aux valeurs calculées :
La fonction PLANE doit incliner automatiquement
les axes rotatifs aux valeurs calculées. Dans
ce processus, la position relative entre la pièce
et l'outil ne change pas. La TNC exécute un
déplacement de compensation sur les axes
linéaires
La fonction PLANE doit incliner automatiquement
les axes rotatifs aux valeurs calculées. Dans
ce processus, seuls les axes rotatifs sont
positionnés. La TNC n'exécute
pas de mouvement
de compensation sur les axes linéaires
Vous inclinez les axes rotatifs après une séquence
de positionnement séparée
Si vous avez sélectionné l'option
MOVE (la fonction PLANE doit
effectuer automatiquement l'inclinaison avec le mouvement de
compensation), les deux paramètres suivants
Dist. pt rotation de
pointe outil et Avance ? F = restent à définir.
Si vous avez sélectionné l'option
TURN (la fonction PLANE doit
effectuer automatiquement l'inclinaison sans le mouvement de
compensation), le paramètre suivant
Avance ? F = reste à définir.
En alternative à une avance F définie directement avec une valeur
numérique, vous pouvez également faire exécuter le mouvement
d'inclinaison avec
FMAX (avance rapide) ou FAUTO (avance à partir
de la séquence
TOOL CALLT.
Si vous utilisez la fonction
PLANE AXIAL avec STAY,
vous devez alors incliner les axes rotatifs dans une
séquence de positionnement séparée après la
fonction
PLANE.
