Programmation : paramètres Q
9.12 Exemples de programmation
9
328
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014

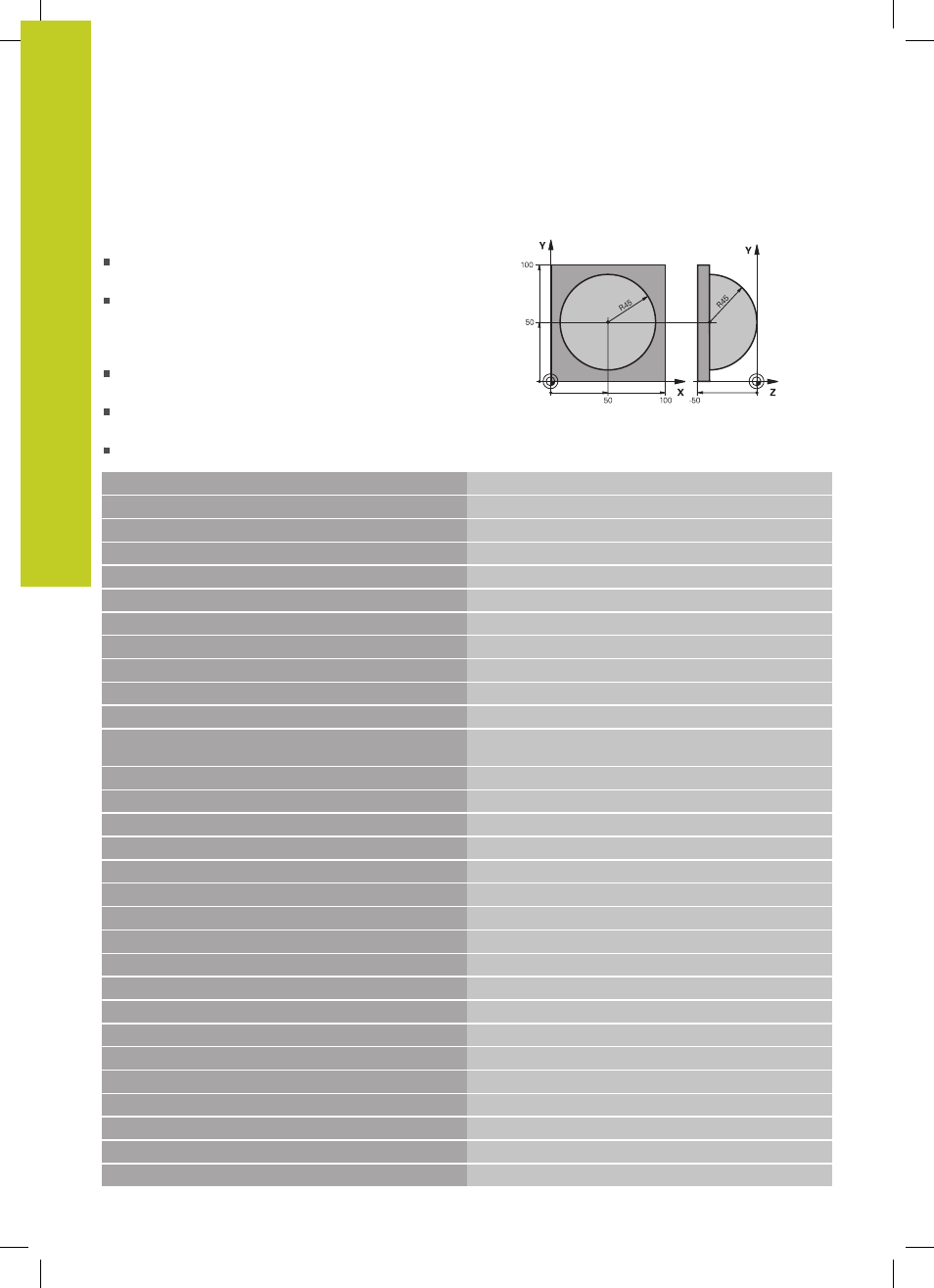

Exemple : sphère convexe avec fraise deux tailles
Déroulement du programme
Ce programme ne fonctionne qu’avec une fraise deux
tailles
Le contour de la sphère est constitué de nombreux
petits segments de droite (à définir avec Q14, plan
Z/X). Plus l'incrément angulaire est petit et plus le
contour sera lisse
Définissez le nombre de coupes sur le contour avec
l'incrément angulaire dans le plan (avec Q18)
La sphère est usinée par des coupes 3D de bas en
haut
Le rayon d'outil est corrigé automatiquement
%SPHÈRE G71 *
N10 D00 Q1 P01 +50 *
Centre de l’axe X
N20 D00 Q2 P01 +50 * Centre de l’axe Y
N30 D00 Q4 P01 +90 * Angle initial dans l'espace (plan Z/X)
N40 D00 Q5 P01 +0 *
Angle final dans l'espace (plan Z/X)
N50 D00 Q14 P01 +5 *
Incrément angulaire dans l'espace
N60 D00 Q6 P01 +45 *
Rayon de la sphère
N70 D00 Q8 P01 +0 * Position de l'angle initial dans le plan X/Y
N80 D00 Q9 P01 +360 * Position de l'angle final dans le plan X/Y
N90 D00 Q18 P01 +10 * Incrément angulaire dans le plan X/Y pour l'ébauche
N100 D00 Q10 P01 +5 * Surépaisseur sur le rayon de la sphère pour l'ébauche
N110 D00 Q11 P01 +2 *
Distance d'approche pour prépositionnement dans l'axe de
broche
N120 D00 Q12 P01 +350 * Avance de fraisage
N130 G30 G17 X+0 Y+0 Z-50 * Définition de la pièce brute
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 *
Appel d'outil
N160 G00 G40 G90 Z+250 *
Dégager l'outil
N170 L10,0 * Appeler l’usinage
N180 D00 Q10 P01 +0 * Annuler la surépaisseur
N190 D00 Q18 P01 +5 * Incrément angulaire dans le plan X/Y pour la finition
N200 L10,0 * Appeler l’usinage
N210 G00 G40 Z+250 M2 *
Dégager l'outil, fin du programme
N220 G98 L10 *
Sous-programme 10 : usinage
N230 D01 Q23 P01 +Q11 P02 +Q6 *
Calculer la coordonnée Z pour le prépositionnement
N240 D00 Q24 P01 +Q4 * Copier l'angle initial dans l'espace (plan Z/X)
N250 D01 Q26 P01 +Q6 P02 +Q108 * Corriger le rayon de la sphère pour le prépositionnement
N260 D00 Q28 P01 +Q8 * Copier la position angulaire dans le plan
N270 D01 Q16 P01 +Q6 P02 -Q10 * Tenir compte de la surépaisseur pour le rayon de la sphère
N280 G54 X+Q1 Y+Q2 Z-Q16 *
Décaler le point zéro au centre de la sphère
N290 G73 G90 H+Q8 *
Calculer la position de l'angle initial dans le plan
