Affichage d'état 2.4
2
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
81

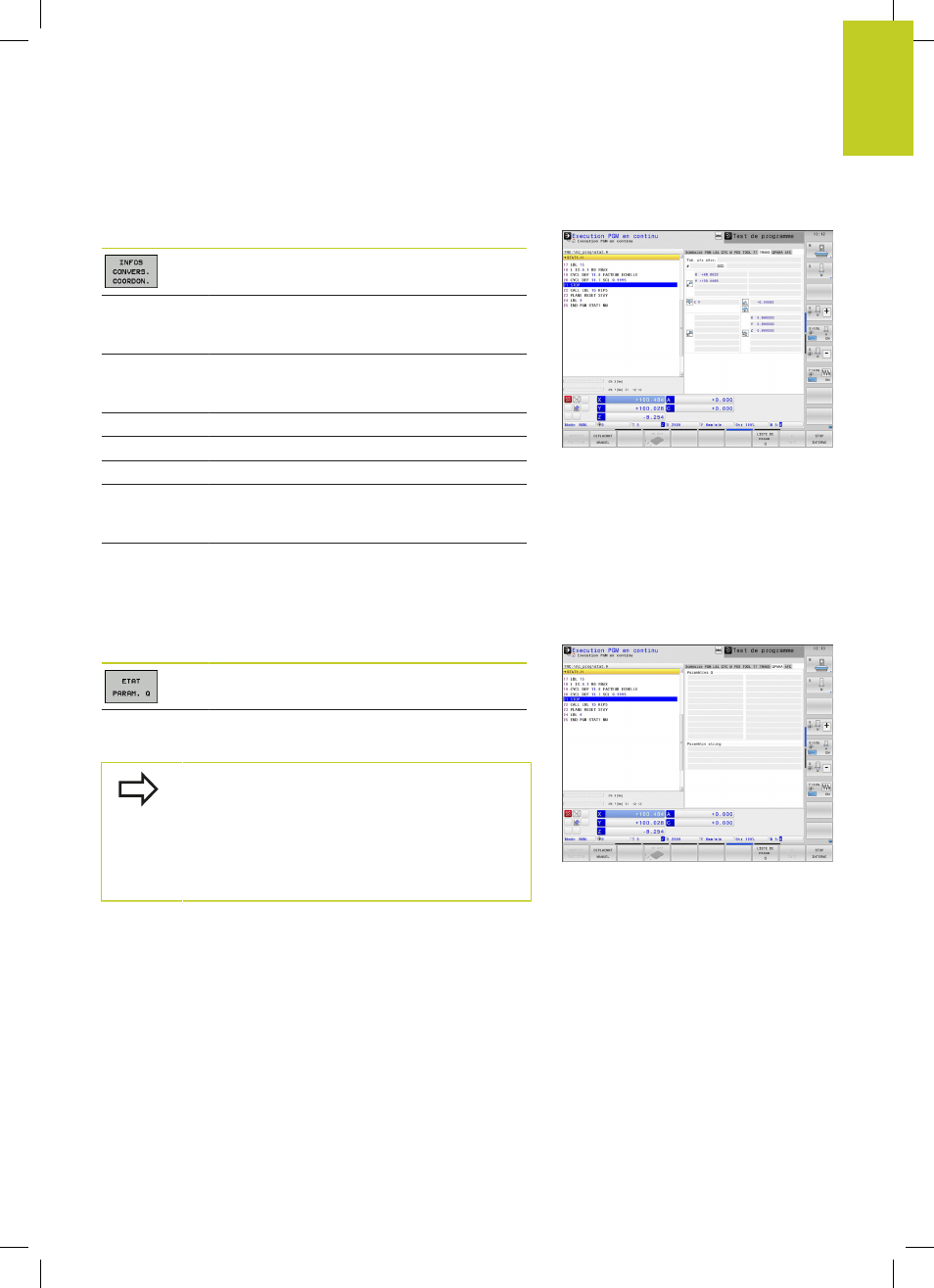

Conversion de coordonnées (onglet TRANS)
Softkey Signification
Nom du tableau de points zéro courant
Numéro du point zéro actif (
#), commentaire
issu de la ligne active du numéro de point zéro
actif (
DOC) du cycle G53
Décalage du point zéro actif (cycle G54) ; la
TNC affiche un décalage de point zéro actif
jusqu'à 8 axes.
Axes miroirs (cycle G28)
Rotation de base courante
Angle de rotation actif (cycle G73)
Facteur d'échelle actif / facteurs d'échelle
(cycles G72) ; la TNC affiche le facteur
d'échelle actif de 6 axes max.
Centre de l'homothétie
voir Manuel d'utilisation des cycles, cycles de conversion de
coordonnées.
Afficher les paramètres Q (onglet QPARA)
Softkey Signification
Affichage des valeurs courantes du paramètre
Q défini
Affichage des valeurs courantes du paramètre
Q défini
Appuyer sur la softkey
LISTE DE PARAMETRES Q. La
TNC ouvre une fenêtre auxiliaire dans laquelle vous
pouvez entrer la plage de votre choix pour l'affichage
des paramètres Q ou des paramètres string. Vous
pouvez entrer plusieurs paramètres Q avec des
virgules (p. ex. 1,2,3,4). Les zones d'affichage se
définissent avec un tiret (p. ex. 10-14)
