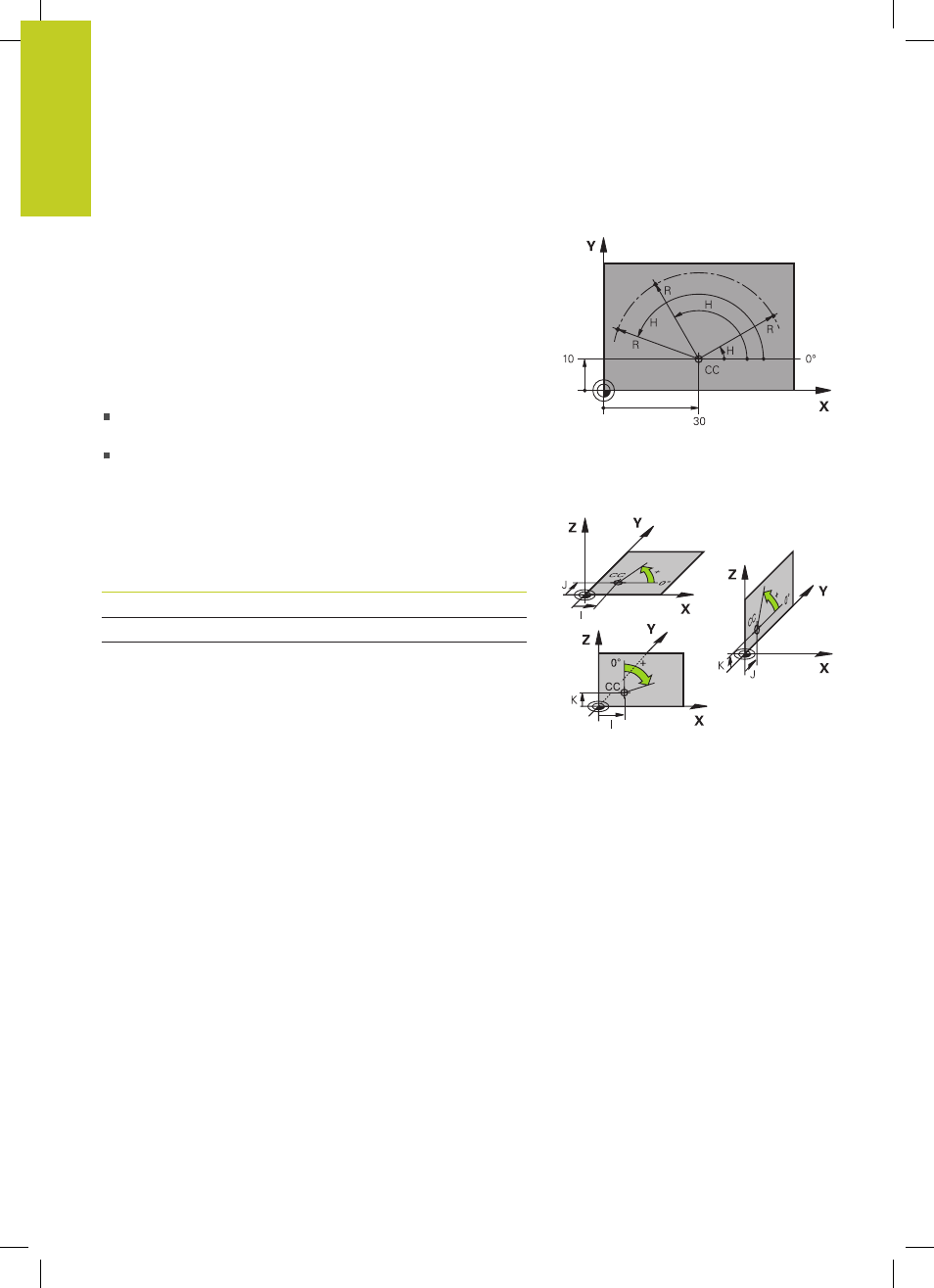

Coordonnées polaires
Quand le plan d’usinage est coté en coordonnées cartésiennes,
vous élaborez votre programme d’usinage également en
coordonnées cartésiennes. Dans le cas d'arcs de cercle ou de
données angulaires, il est souvent plus simple de définir les
positions en coordonnées polaires.
Contrairement aux coordonnées cartésiennes X, Y et Z, les
coordonnées polaires ne définissent les positions que dans un
plan. Les coordonnées polaires ont leur origine sur le pôle CC (CC
= de l'anglais circle center: centre de cercle). Une position dans un
plan est définie clairement avec les données suivantes :
Rayon des coordonnées polaires : distance entre le pôle CC et
la position
Angle des coordonnées polaires : angle formé par l’axe de
référence angulaire et la droite reliant le pôle CC à la position
Définition du pôle et de l'axe de référence angulaire
Le pôle est défini par deux coordonnées en coordonnées
cartésiennes dans l'un des trois plans L’axe de référence angulaire
pour l’angle polaire H est ainsi clairement défini.
Coordonnées polaires (plan) Axe de référence angulaire
X/Y +X
Y/Z +Y
Z/X +Z
