Programmation : programmer les contours
6.4 Contournage : coordonnées cartésiennes
6
212
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
Droite en avance rapide G00, droite en avance G01 F
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au
point final de la séquence précédente.
Les coordonnées du point final de la droite au
besoin
Correction de rayon
Avance F
Fonction auxiliaire M
Déplacement en rapide
Une séquence de droite en rapide (séquence
G00) peut être
ouverte avec la touche
L :
Appuyer sur la touche L pour ouvrir une séquence de
déplacement linéaire
Commutez dans la zone des fonctions G avec la touche gauche
du curseur
Choisissez la softkey
G00 pour un déplacement en avance
rapide

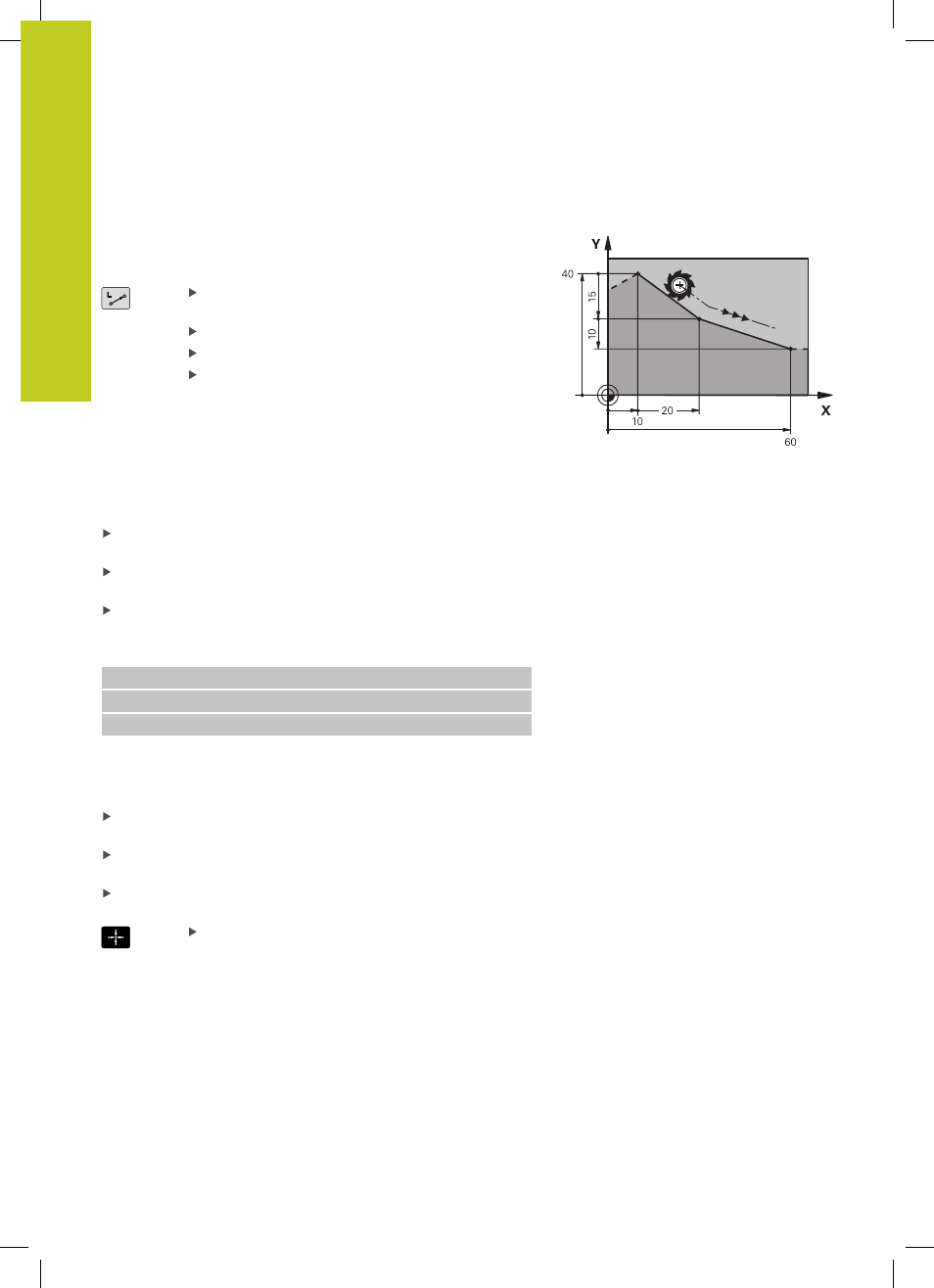

Exemple de séquences CN
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Valider la position effective
Vous pouvez aussi générer une séquence linéaire (
G01) avec la
touche "
Valider la position effective" :
Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
prise en compte
Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
Sélectionner la séquence de programme derrière laquelle doit
être insérée la séquence L
Appuyer sur la touche "
Valider la position
effective" : la TNC génère une séquence L avec
les coordonnées de la position effective
