Programmer et exécuter des usinages simples 16.1
16
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
523

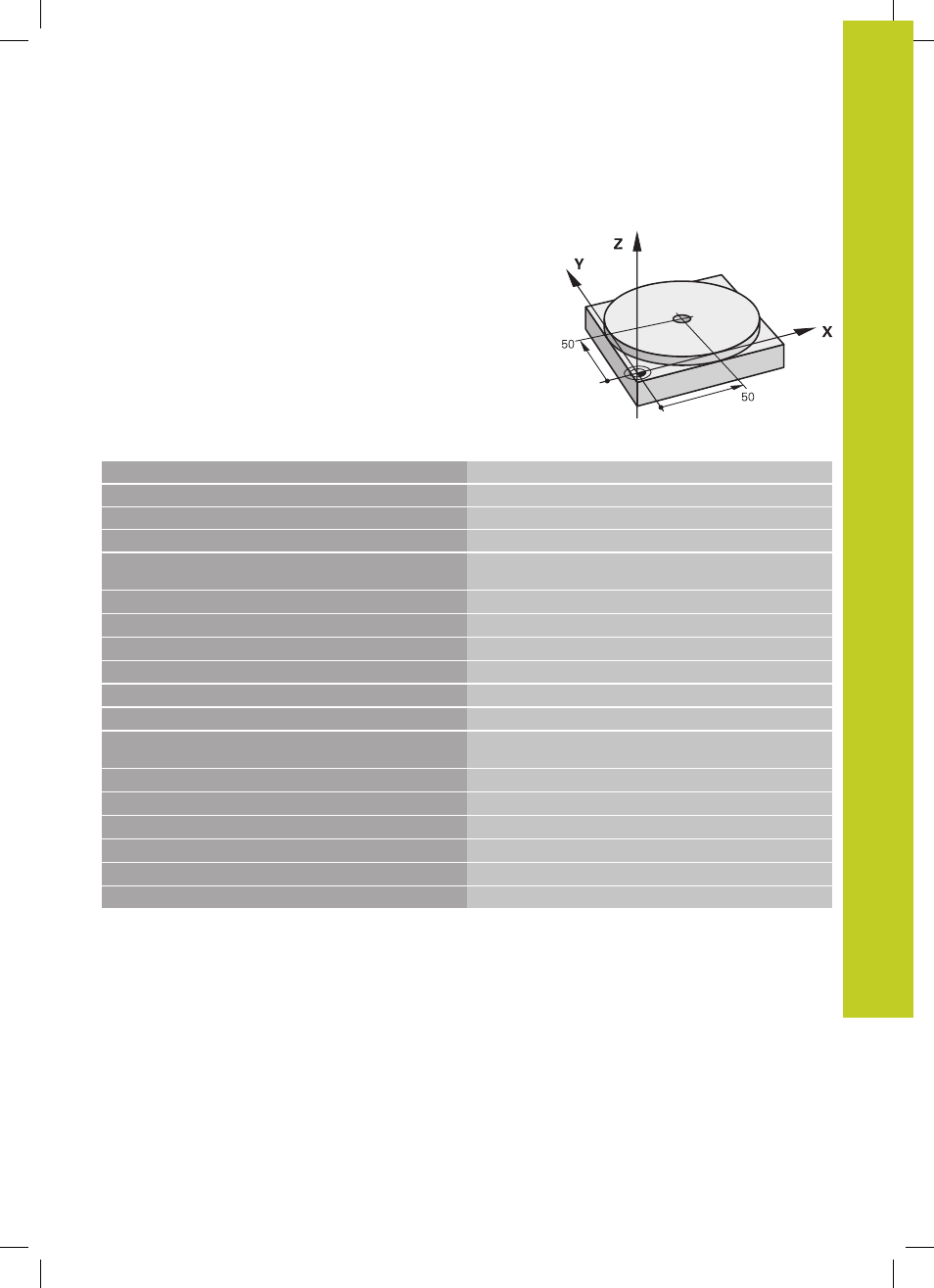

Exemple 1
Perçage sur une pièce unitaire d'un trou de 20 mm de profondeur.
Après avoir fixé et dégauchi la pièce, initialisé le point d'origine,
vous programmez le perçage en quelques lignes, puis vous
l'exécutez immédiatement.
L'outil est prépositionné tout d'abord au-dessus de la pièce à l'aide
de séquences linéaires, puis positionné à une distance d'approche
de 5 mm au-dessus du trou. Celui-ci est ensuite usiné avec le cycle
G200.
%$MDI G71 *
N10 T1 G17 S2000 *
Appeler l'outil : axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
N20 G00 G40 G90 Z+200 * Dégager l'outil (avance rapide)
N30 X+50 Y+50 M3 *
Positionner l'outil en avance rapide au-dessus du trou,
marche broche
N40 G01 Z+2 F2000 * Positionner l'outil à 2 mm au-dessus du trou à percer
N50 G200 PERCAGE* Définir le cycle G200 Perçage
Q200=2 ;DISTANCE D'APPROCHE Distance d'approche de l'outil au-dessus du trou
Q201=-20 ;PROFONDEUR Profondeur de trou (signe = sens d'usinage)
Q206=250 ;AVANCE PLONGÉE PROF. Avance de perçage
Q202=10 ;PROFONDEUR DE PASSE Profondeur de la passe avant retrait
Q210=0 ;TEMPO. EN HAUT Temporisation en haut, en secondes, pour dégager les
copeaux
Q203=+0 ;COORD. SURFACE PIÈCE Coordonnée de la face supérieure de la pièce
Q204=50 ;2. DISTANCE D'APPROCHE Position à la fin du cycle, par rapport à Q203
Q211=0.5 ;TEMPO AU FOND Temporisation au fond du trou, en secondes
N60 G79 * Appeler le cycle G200 Perçage profond
N70 G00 G40 Z+200 M2 * Dégager l'outil
N9999999 %$MDI G71 * Fin du programme
Fonctions de droite : voir "Droite en avance rapide G00, droite en
avance G01 F", Page 212
Cycle PERCAGE : Voir Manuel utilisateur Cycles, Cycle 200
PERCAGE.
