6.5 Contournage : coordonnées polaires
6
224
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014

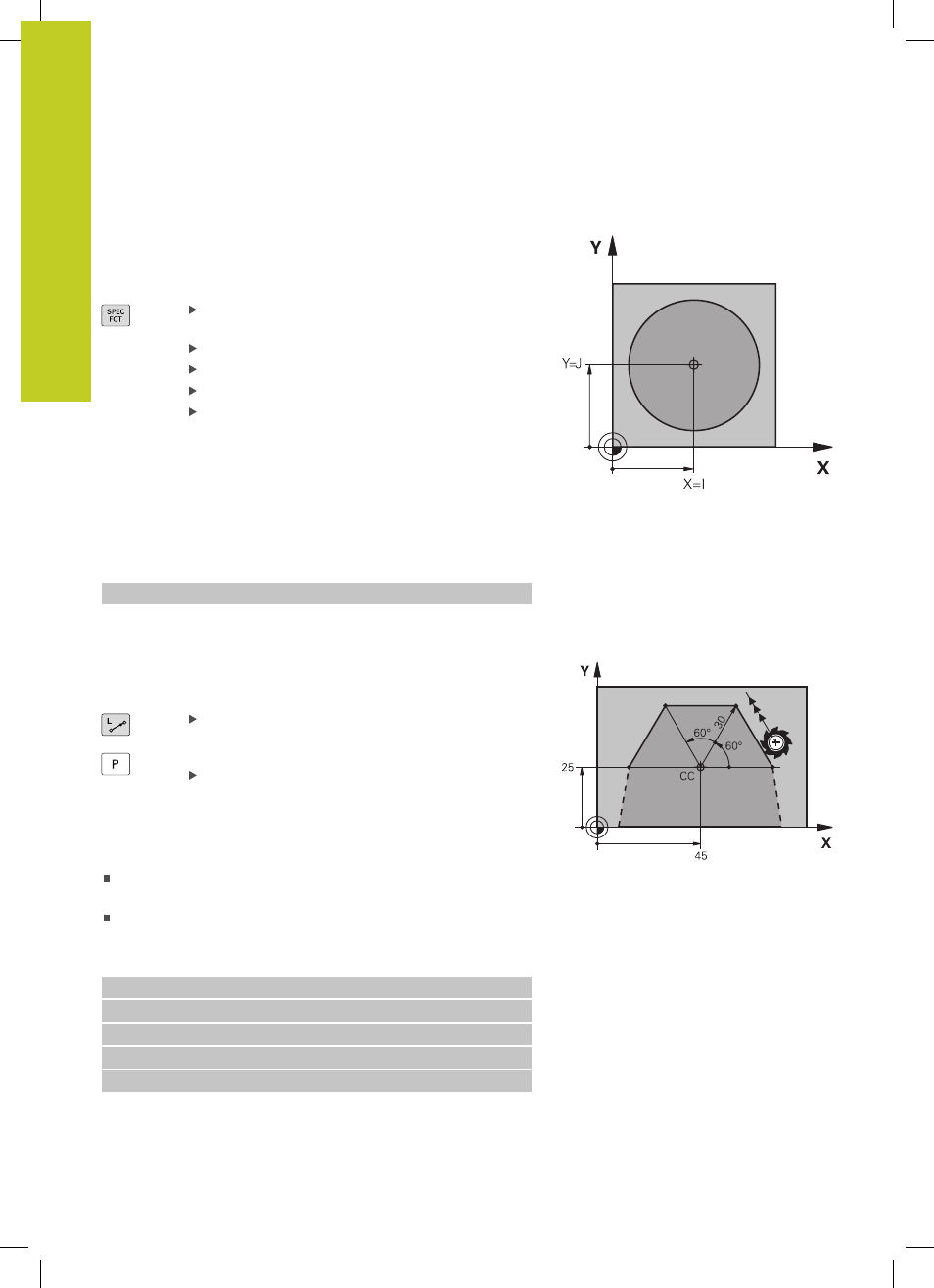

Origine des coordonnées polaires : pôle I, J
Avant d'indiquer les positions en coordonnées polaires, vous
pouvez définir le pôle CC à un emplacement au choix dans le
programme d'usinage. Pour définir le pôle, procédez de la même
manière que pour la programmation du centre de cercle.
Programmer le pôle : Appuyer sur la touche SPEC
FCT
Choisir la softkey FONCTIONS PROGRAMME
Choisir la softkey DIN/ISO
Choisir la softkey I ou J
Coordonnées : Introduire les coordonnées du pôle
en coordonnées cartésiennes ou pour prendre
en compte la dernière position programmée :
Entrer
G29. Définir le pôle avant de programmer
les coordonnées polaires. Ne programmer le
pôle qu'en coordonnées cartésiennes. Le pôle
reste valable jusqu'à ce que vous programmiez un
nouveau pôle.
Exemple de séquences CN
N120 I+45 J+45 *
Droite en avance rapide G10, droite avec avance G11 F
L'outil se déplace sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au
point final de la séquence précédente.
Rayon des coordonnées polaires R : Entrer la
distance entre le point final de la droite et le pôle
CC
Angle des coordonnées polaires H : Position
angulaire du point final de la droite comprise entre
–360° et +360°
Le signe de
H est déterminé par rapport à l'axe de référence
angulaire :
Angle compris entre l'axe de référence angulaire et R, sens anti-
horaire : H>0
Angle compris entre l'axe de référence angulaire et
R, sens
horaire : H<0
Exemple de séquences CN
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
