Traiter les fichiers DXF (option de logiciel) 7.1
7
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014
247
Pour sélectionner d'autres positions d'usinage et
les mémoriser dans un autre fichier : appuyer sur
l'icône Annuler éléments marqués et sélectionner
la position d'usinage suivante tel que décrit
précédemment

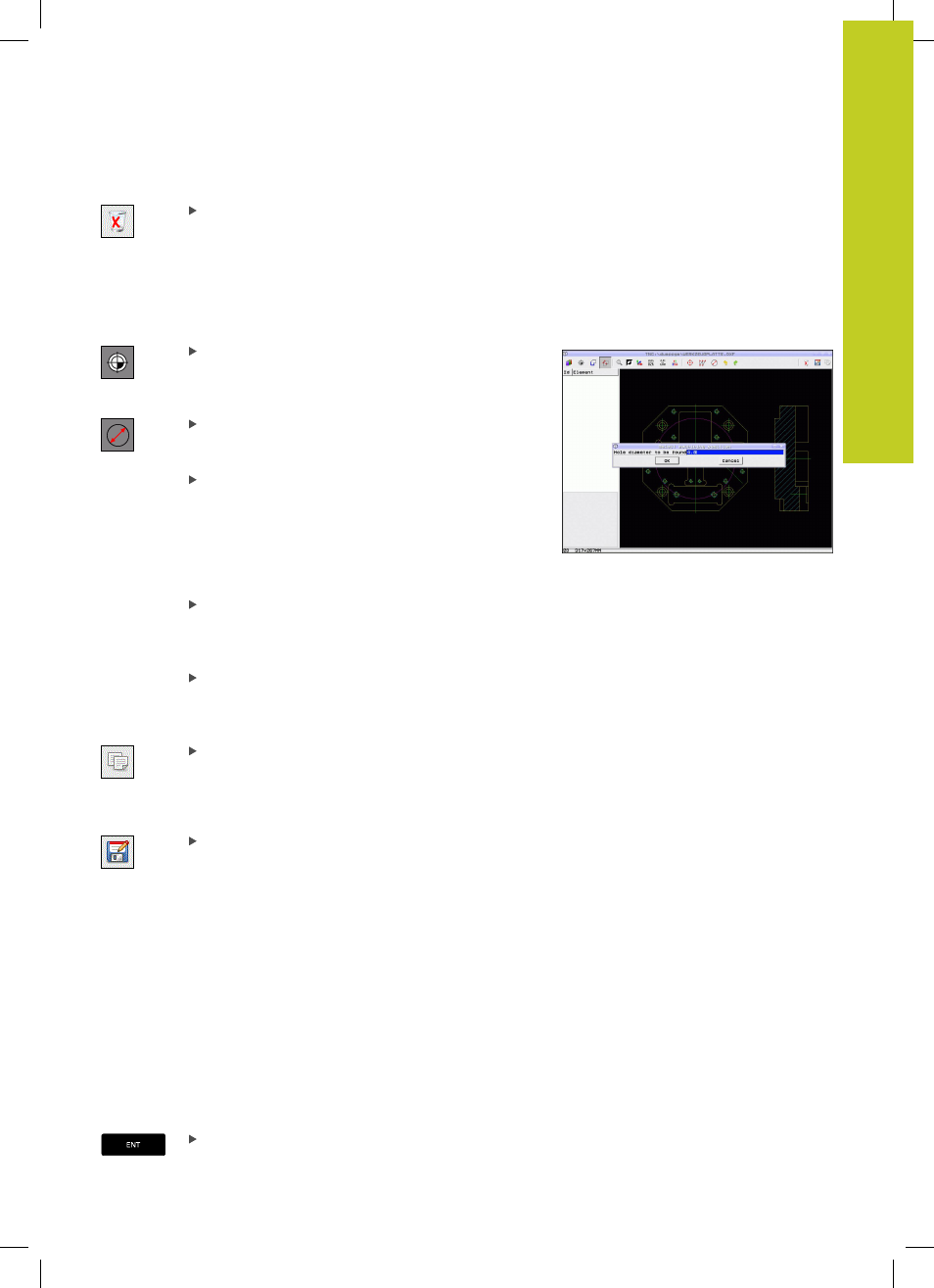

Sélection rapide des positions de perçage en introduisant les
diamètres
Choisir le mode de sélection de la position
d'usinage : La TNC masque les couches affichées
dans la fenêtre de gauche et active la fenêtre de
droite permettant de sélectionner la position.
Ouvrir le dialogue de saisie de diamètre : La TNC
affiche une fenêtre auxiliaire dans laquelle vous
pouvez entrer le diamètre de votre choix.
Introduire le diamètre souhaité, valider avec la
touche
ENT : La TNC fait une recherche dans le
fichier DXF en fonction du diamètre introduit. Elle
affiche ensuite une fenêtre dans laquelle apparaît
le diamètre le plus proche de celui que vous avez
introduit. Vous pouvez filtrer ultérieurement les
trous en fonction de leur taille
Configurer éventuellement le filtre voir "" et
valider avec le bouton
Utiliser : La TNC valide les
positions sélectionnées dans la fenêtre de gauche
(affichage d'un symbole en forme de point)
Si nécessaire, vous pouvez désactiver les
éléments déjà marqués. Pour cela, tirez sur un
nouveau cadre de sélection tout en maintenant
actionnée la touche
CTRL
Mémoriser les positions d'usinage sélectionnées
dans la mémoire tampon de la TNC pour insérer
ensuite ces positions dans un programme
dialogue texte clair comme séquences de
positionnement avec un appel de cycle, ou
Enregistrer les positions d'usinage choisies dans
un fichier de points : La TNC affiche une fenêtre
auxiliaire dans laquelle vous pouvez entrer le
répertoire cible et un nom de fichier de votre
choix. Par défaut : Nom du fichier DXF. Si le
nom du fichier DXF contient des trémas ou des
espaces, la TNC remplace ces caractères par un
tiret bas. Sinon, vous pouvez également choisir le
type de fichier : tableau de points (
.PNT), tableau
de génération de motifs (
.HP) ou programme
en dialogue Texte clair (
.H). Si vous enregistrez
les positions d'usinage dans un programme en
dialogue Texte clair, la TNC génère pour chaque
position d'usinage une séquence linéaire distincte
avec appel de cycle (
L X... Y... M99). Vous pouvez
également transférer et exécuter ce programme
sur les anciennes commandes TNC.
Valider la saisie : La TNC enregistre le programme
de contour dans le même répertoire que celui où
se trouve le fichier DXF.
