Définition du point d'origine avec palpeur 3D

15.9

15

TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 7/2014

511

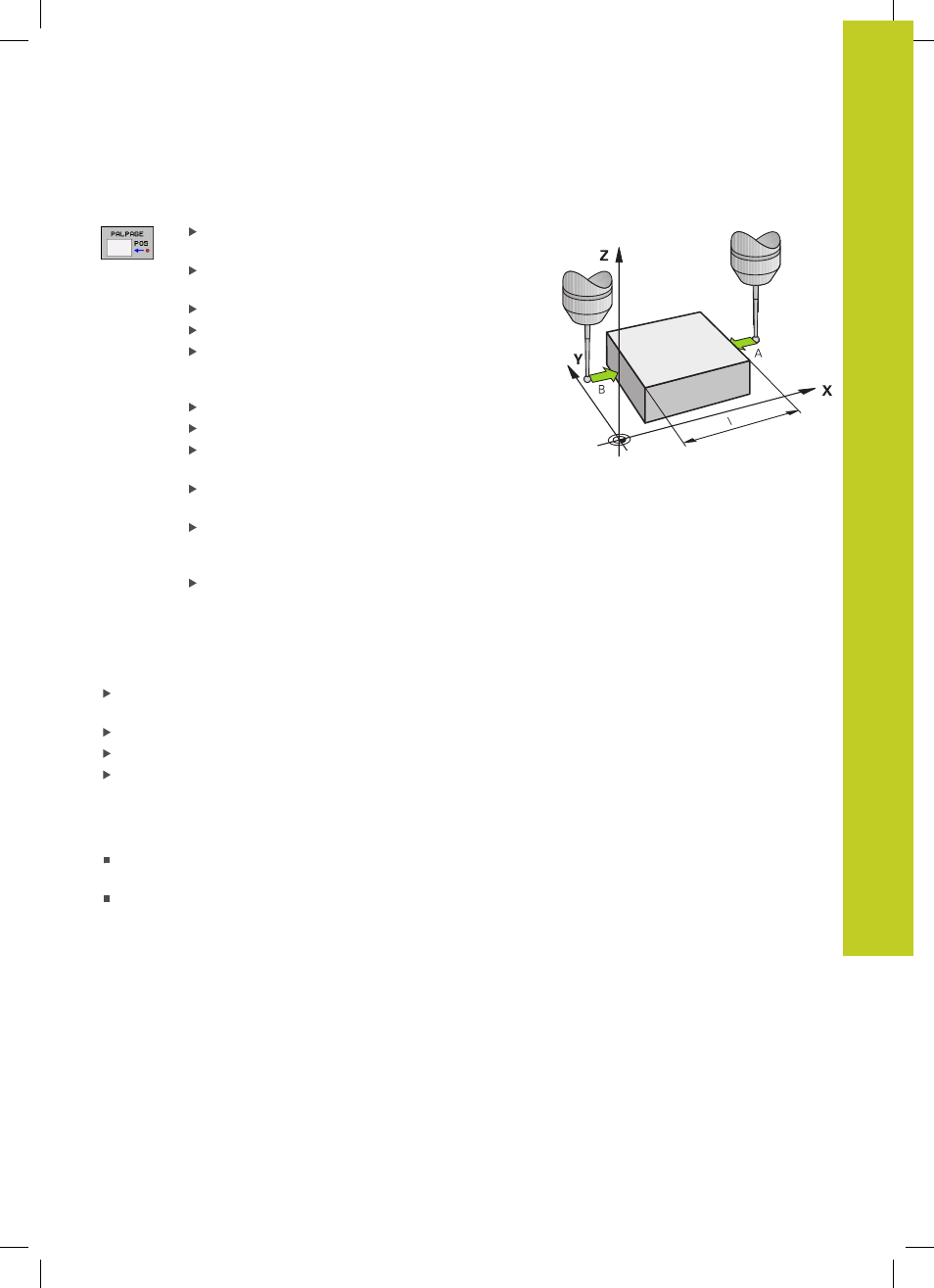

Déterminer les dimensions d’une pièce

Sélectionner une fonction de palpage : Appuyer
sur la softkey

PALPAGE POS

Positionner le palpeur à proximité du premier point
de palpage A

Sélectionner le sens de palpage par softkey

Palper : Appuyer sur la touche START externe

Noter la valeur affichée comme point d'origine
(seulement si le point d'origine initialisé
précédemment reste actif)

Point de d'origine : Entrer "0"

Quitter le dialogue : Appuyer sur la touche

END

Sélectionner à nouveau la fonction de palpage :
Appuyer sur la softkey

PALPAGE POS

Positionner le palpeur à proximité du deuxième
point de palpage B

Sélectionner le sens de palpage par softkey:
Même axe, mais sens inverse de celui du premier
palpage

Palper : Appuyer sur la touche START externe

Dans l'affichage Point d'origine est indiquée la distance entre les
deux points situés sur l’axe de coordonnées.

Réinitialiser l’affichage de position aux valeurs précédant la
mesure de longueur

Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE POS
Palper une nouvelle fois le premier point de palpage

Initialiser le point d'origine à la valeur notée

Quitter le dialogue : appuyer sur la touche

END

Mesure d'angle

A l’aide d’un palpeur 3D, vous pouvez déterminer un angle dans le
plan d’usinage. La mesure concerne :

l’angle entre l’axe de référence angulaire et une arête de la
pièce ou

l’angle entre deux arêtes

L’angle mesuré est affiché sous forme d’une valeur de 90° max.
