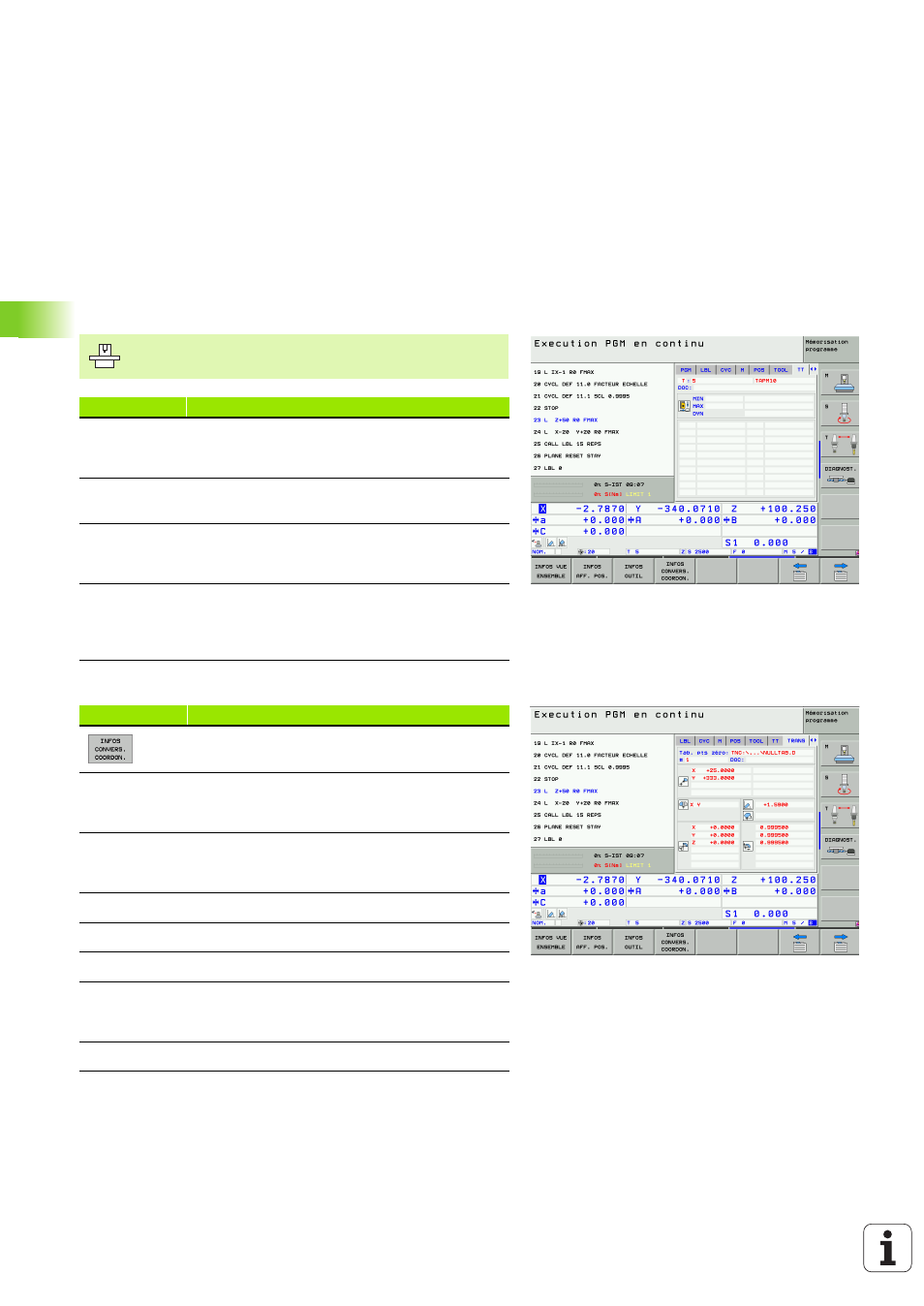

Etalonnage d’outils (onglet TT)
Conversions de coordonnées (onglet TRANS)
Cf. „Cycles de conversion de coordonnées” à la page 487.
La TNC n'affiche l’onglet TT que si cette fonction est
active sur votre machine.
Softkey
Signification
Sélection
directe
impossible
Numéro de l'outil à étalonner
Affichage indiquant si l'étalonnage porte sur le
rayon ou la longueur de l'outil
Valeurs MIN et MAX d'étalonnage des différentes
dents et résultat de la mesure avec l'outil en
rotation (DYN).
Numéro de la dent de l'outil avec sa valeur de
mesure. L'étoile située derrière la valeur de
mesure indique que la tolérance admissible
contenue dans le tableau d'outils a été dépassée
Softkey
Signification
Nom du tableau de points zéro actif
Numéro du point zéro actif (#), commentaire issu
de la ligne active du numéro de point zéro actif
(DOC) du cycle 7
Décalage actif du point zéro (cycle 7); la TNC peut
afficher un décalage actif du point zéro sur 8 axes
à la fois
Axes réfléchis (cycle 8)
Rotation de base active
Angle de rotation actif (cycle 10)
Facteur échelle actif / facteurs échelles (cycles 11
/ 26); la TNC peut afficher un facteur échelle actif
sur 6 axes à la fois
Centre de l'étirement centrique
