iTNC 530 HEIDENHAIN 239
6.4 Cont
our
n
ag
es – Coor
données car
tésiennes

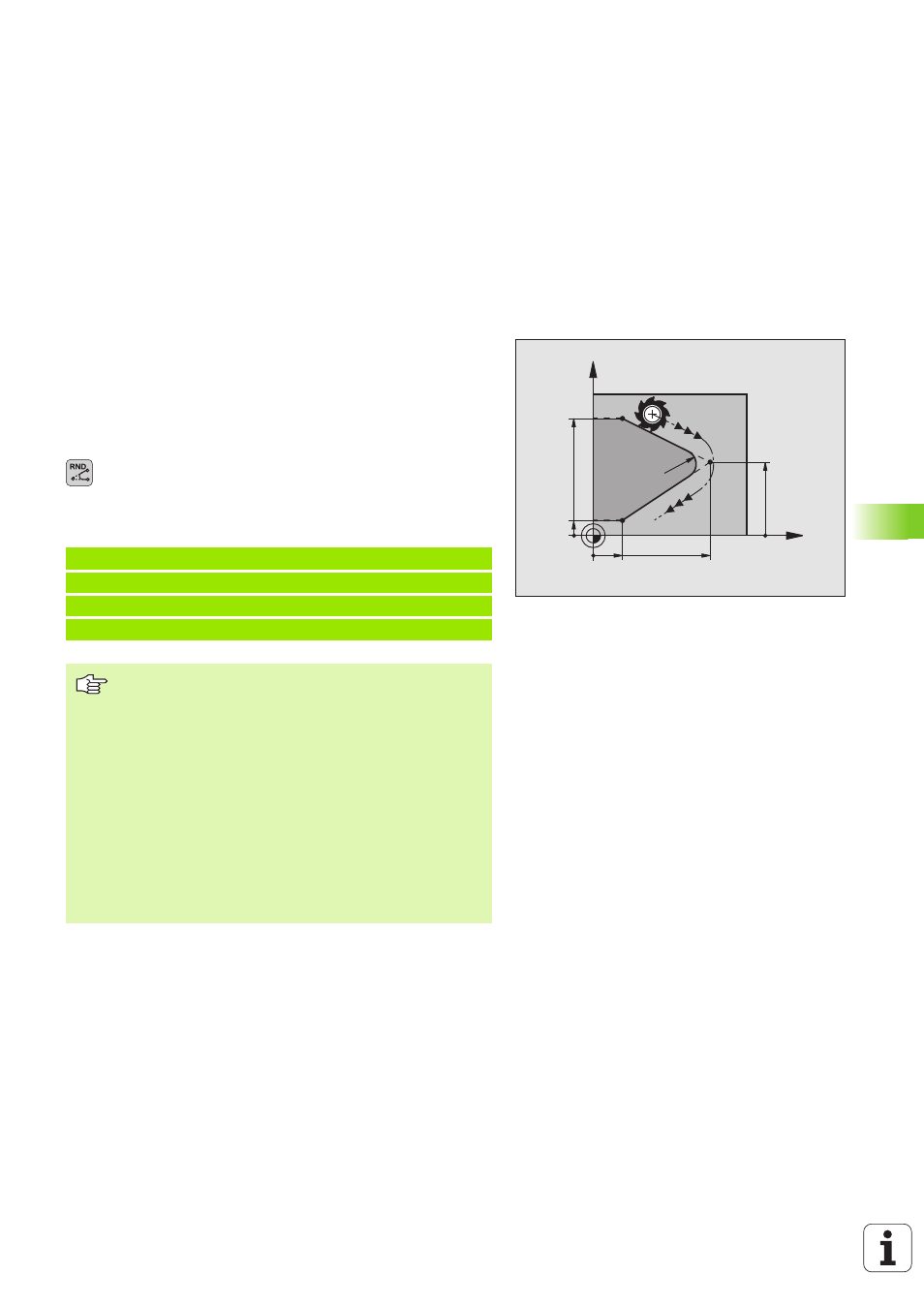

Arrondi d’angle RND
La fonction RND permet d’arrondir les angles du contour.
L’outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à la fois à l’élément de contour précédent et à l’élément
de contour suivant.
Le cercle d’arrondi doit pouvoir être exécuté avec l’outil en cours
d’utilisation.
8 Rayon d’arrondi : Rayon de l'arc de cercle, si
nécessaire:
8 Avance F (n'agit que dans la séquence RND)
Exemple de séquences CN
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
L'élément de contour précédent et l'élément de contour
suivant doivent contenir les deux coordonnées du plan
dans lequel doit être exécuté l'arrondi d'angle. Si vous
usinez le contour sans correction de rayon, vous devez
alors programmer les deux coordonnées du plan
d'usinage.
L’angle ne sera pas abordé.
Une avance programmée dans la séquence RND n'agit
que dans cette même séquence. Par la suite, c'est
l'avance active avant la séquence RND qui redevient
active.
Une séquence RND peut être également utilisée pour
approcher le contour en douceur lorsqu’il n’est pas
possible de faire appel aux fonctions APPR.
