iTNC 530 HEIDENHAIN 209
5.4 Cor
rection d’
outil tr
idimen
sionnelle (option de logiciel
2)

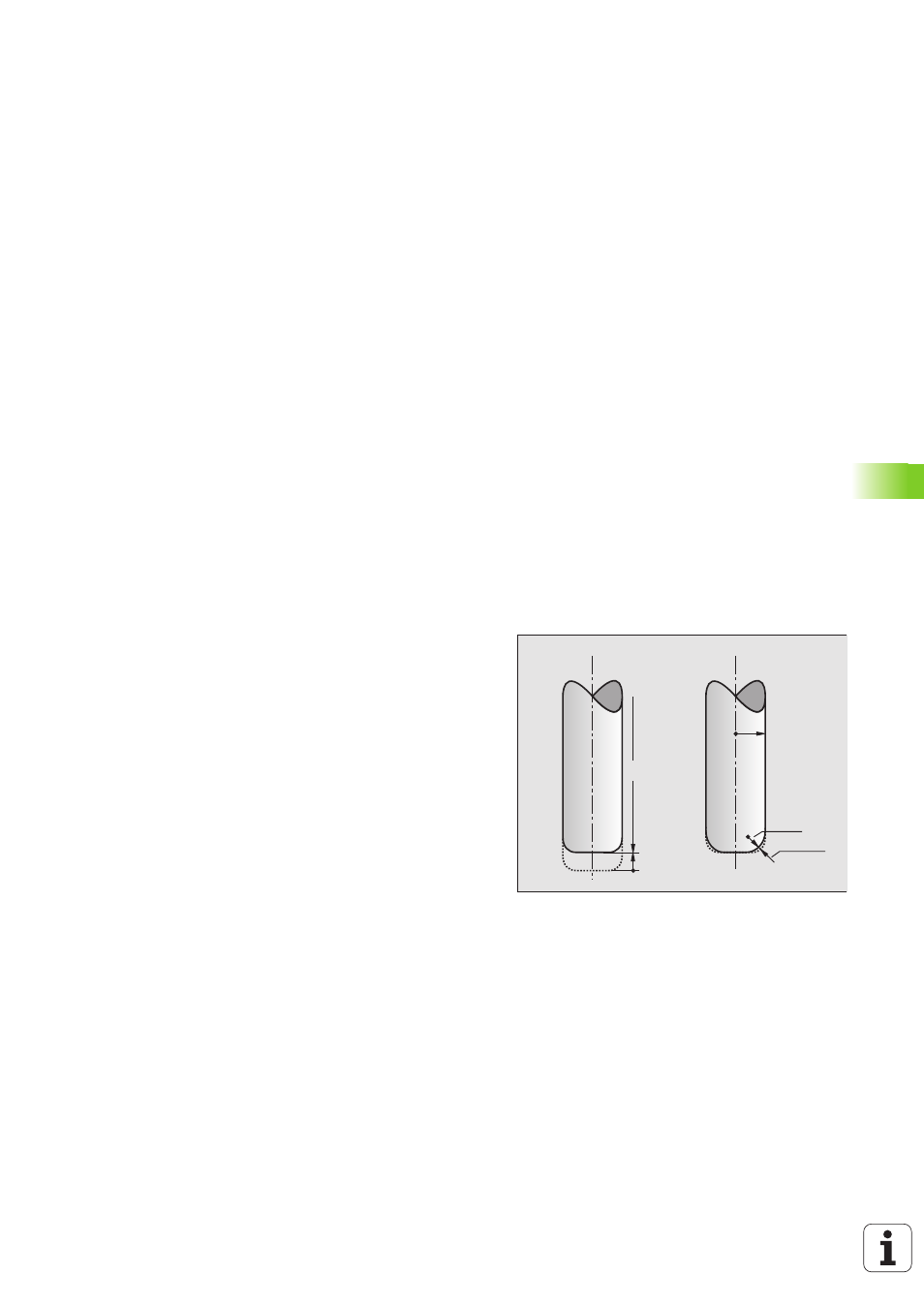

Formes d'outils autorisées
Vous définissez les formes d'outils autorisées (cf. figure) dans le
tableau d'outils et avec les rayons d'outil R et R2:
„ Rayon d'outil R: Cote entre le centre de l'outil et la face externe de
l'outil
„ Rayon d'outil 2 R2: Rayon d'arrondi entre la pointe de l'outil et la face
externe de l'outil
Le rapport de R et R2 détermine la forme de l'outil:
„ R2 = 0: Fraise deux tailles
„ R2 = R: Fraise à crayon
„ 0 < R2 < R: Fraise à rayon d'angle
Ces données permettent également d’obtenir les coordonnées du
point de référence P
T
de l’outil.
Utilisation d’autres outils: Valeurs delta
Si vous utilisez des outils de dimensions différentes de celles des
outils prévus à l'origine, introduisez la différence des longueurs et
rayons comme valeurs Delta dans le tableau d'outils ou dans l'appel
d'outil TOOL CALL:
„ Valeur delta positive DL, DR, DR2: Les cotes de l'outil sont
supérieures à celles de l'outil d'origine (surépaisseur)
„ Valeur delta négative DL, DR, DR2: Les cotes de l'outil sont
inférieures à celles de l'outil d'origine (réduction d'épaisseur)
La TNC corrige alors la position de l'outil en fonction de la somme des
valeurs Delta du tableau d'outil et de l'appel d'outil.
DL>0
L
R
DR2>0
R2
