iTNC 530 HEIDENHAIN 421
8.5 Cy
cles d’
usinag
e de motifs de points

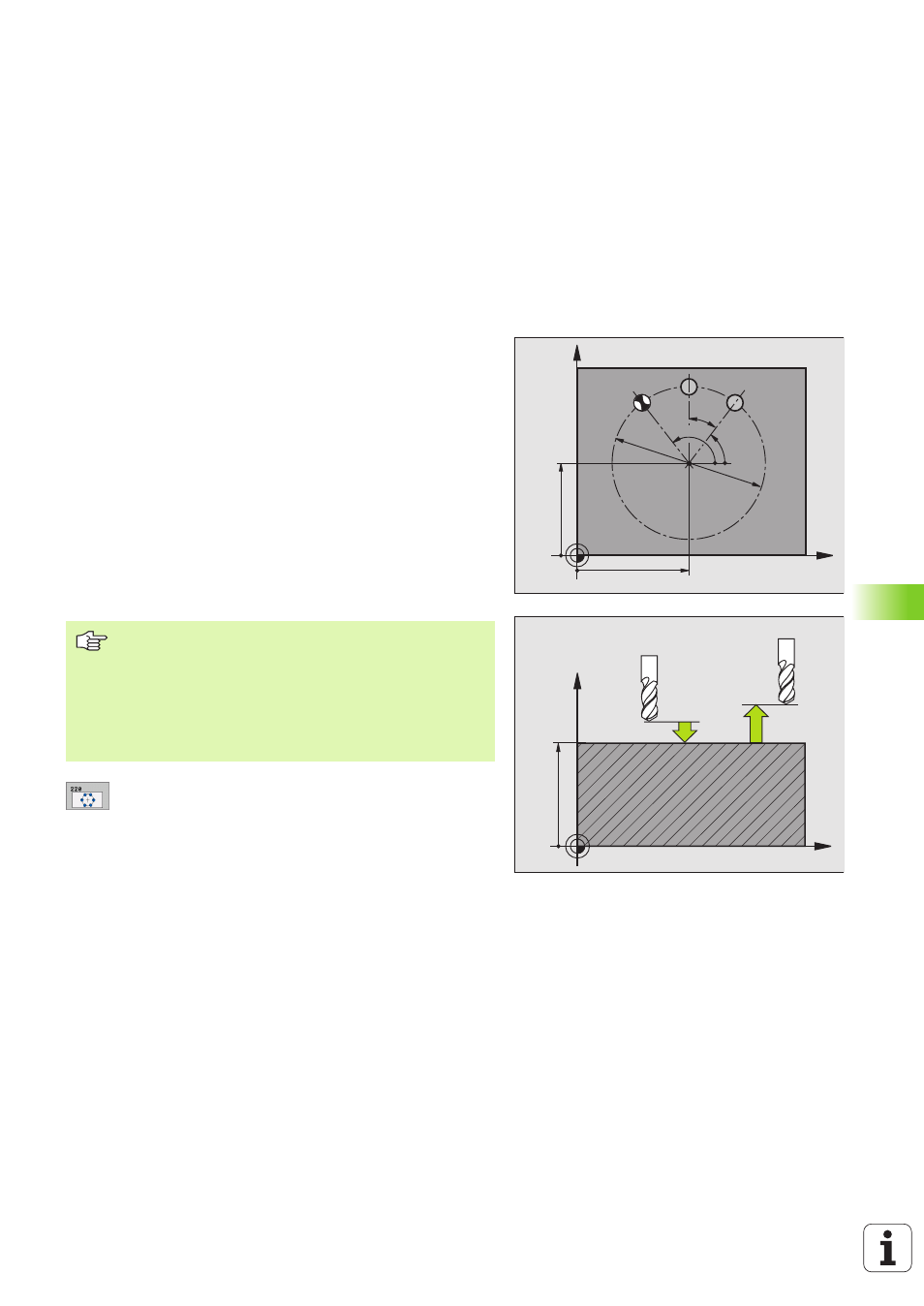

MOTIFS DE POINTS SUR UN CERCLE (cycle 220)
1 La TNC positionne l’outil en rapide de la position actuelle jusqu’au
point initial de la première opération d'usinage.
Etapes:
„ Aborder le saut de bride (axe de broche)
„
Aborder le point initial dans le plan d'usinage
„ Se déplacer à la distance d'approche au-dessus de la surface de
pièce (axe de broche)
2 A partir de cette position, la TNC exécute le dernier cycle d'usinage
défini
3 Ensuite, la TNC positionne l'outil en suivant un déplacement
linéaire ou circulaire jusqu'au point initial de l'opération d'usinage
suivante; l'outil est positionné à la distance d'approche (ou au saut
de bride)
4 Ce processus (1 à 3) est répété jusqu'à ce que toutes les
opérations d'usinage aient été exécutées
8 Centre 1er axe Q216 (en absolu): Centre du cercle
primitif dans l'axe principal du plan d'usinage
8 Centre 2ème axe Q217 (en absolu): Centre du cercle
primitif dans l’axe auxiliaire du plan d’usinage
8 Diamètre cercle primitif Q244: Diamètre du cercle
primitif
8 Angle initial Q245 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le point initial du
premier usinage sur le cercle primitif
8 Angle final Q246 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le point initial du
dernier usinage sur le cercle primitif (non valable pour
les cercles entiers); introduire l'angle final différent de
l'angle initial; si l'angle final est supérieur à l'angle
initial, l'usinage est exécuté dans le sens anti-horaire;
dans le cas contraire, il est exécuté dans le sens
horaire
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Remarques avant que vous ne programmiez
Le cycle 220 est actif avec DEF, c'est-à-dire qu'il appelle
automatiquement le dernier cycle d'usinage défini.
Si vous combinez l'un des cycles d'usinage 200 à 209, 212
à 215, 251 à 265 et 267 avec le cycle 220, la distance
d'approche, la surface de la pièce et le saut de bride
programmés dans le cycle 220 sont prioritaires.
