4.6 Graphisme filaire 3D
(fonction FCL 2)
Application
Grâce au graphisme filaire tridimensionnel, vous pouvez afficher les
trajectoires programmées de la TNC en 3D. Une puissante fonction
zoom permet d'apercevoir rapidement les détails.
Grâce au graphisme filaire 3D, vous pouvez notamment vérifier avant
l'usinage les programmes élaborés sur un support externe pour voir
s'ils ne comportent pas d'irrégularités et donc pour éviter les marques
d'usinage indésirables sur la pièce. De telles marques d'usinage sont
constatées notamment lorsque des points sont délivrés
incorrectement par le postprocesseur.
Pour que vous puissiez détecter rapidement les endroits où il y a un
défaut, la TNC marque la séquence active de la fenêtre de gauche
d'une autre couleur sur le graphisme filaire 3D (par défaut: Rouge).

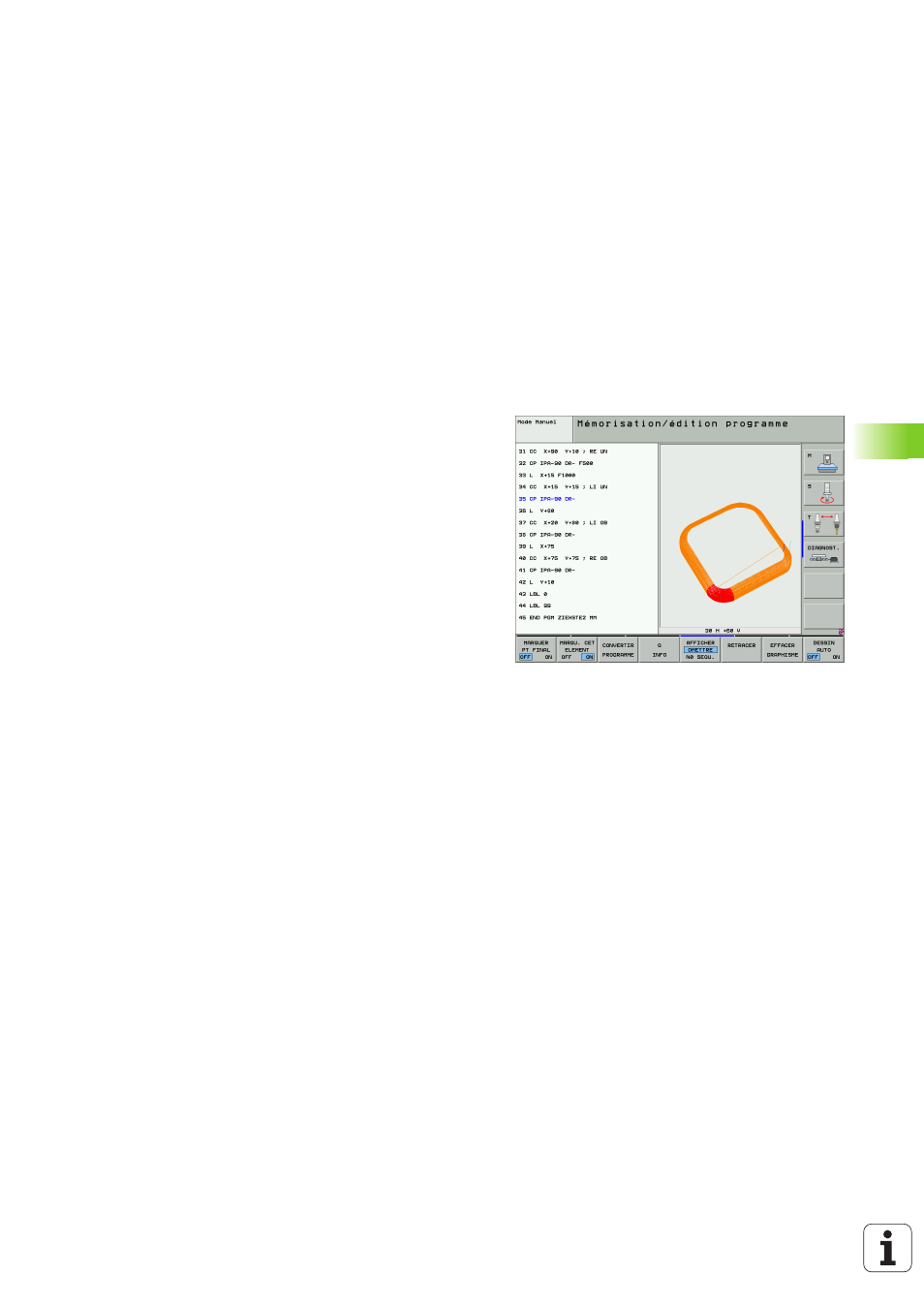

8 Commuter sur le partage de l'écran avec le programme à gauche et
le graphisme filaire 3D à droite: Appuyer sur la touche SPLIT
SCREEN et sur la softkey PROGRAMME + LIGNES 3D
