242 6 Programmation: Programmer les contours
6.4 Cont
our
n
ag
es – Coor
données car
tésiennes

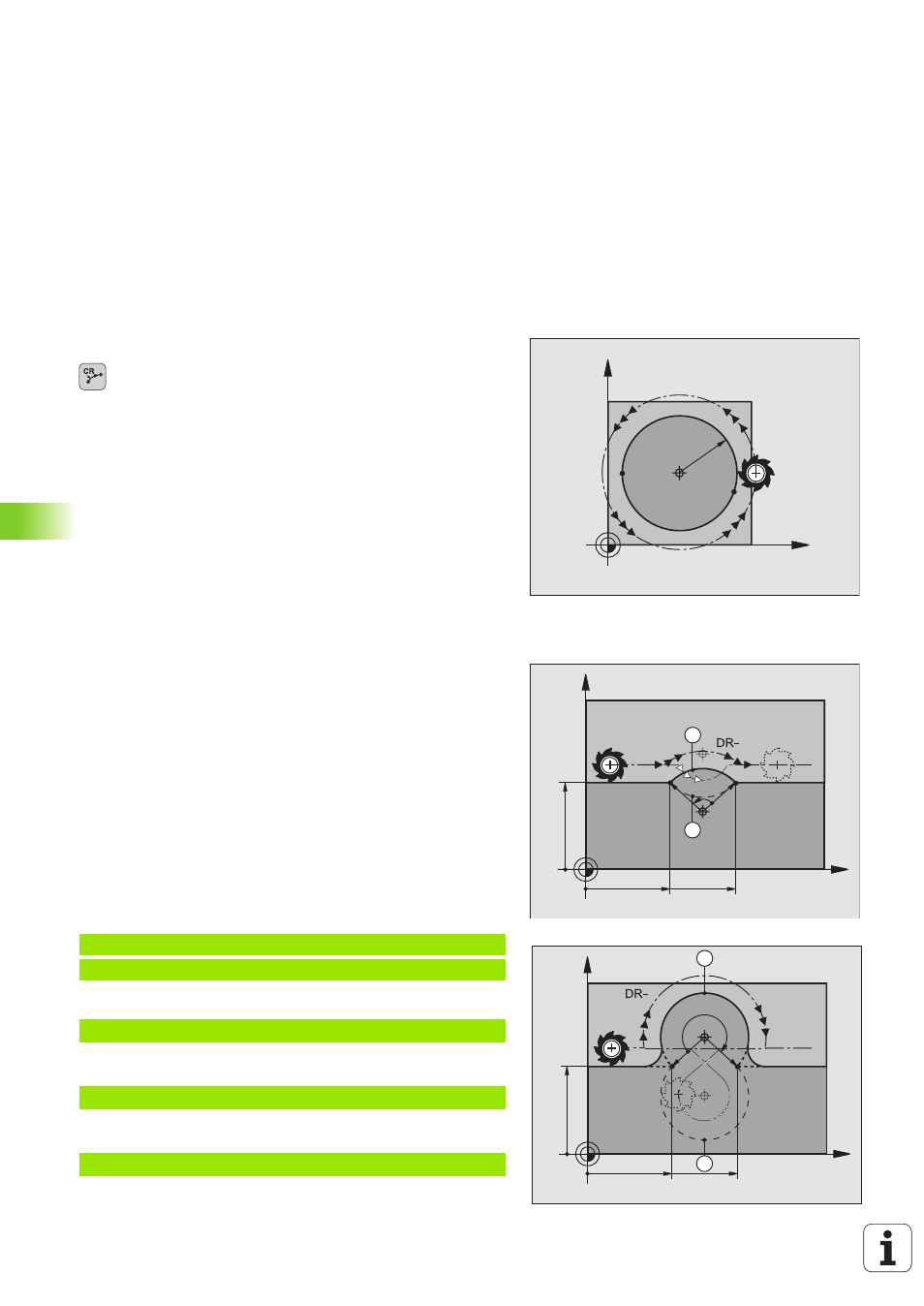

Trajectoire circulaire CR de rayon défini
L'outil se déplace sur une trajectoire circulaire de rayon R.
8 Coordonnées du point final de l’arc de cercle
8 Rayon R
Attention: Le signe définit la grandeur de l'arc de
cercle!
8 Sens de rotation DR
Attention: Le signe définit la courbe concave ou
convexe! Si nécessaire:
8 Fonction auxiliaire M
8 Avance F
Cercle entier
Pour un cercle entier, programmez à la suite deux séquences CR:
Le point final du premier demi-cercle correspond au point initial du
second. Le point final du second demi-cercle correspond au point
initial du premier.
Angle au centre CCA et rayon R de l’arc de cercle
Le point initial et le point final du contour peuvent être reliés ensemble
par quatre arcs de cercle différents et de même rayon:
Petit arc de cercle: CCA<180°
Rayon de signe positif R>0
Grand arc de cercle: CCA>180°
Rayon de signe négatif R<0
Au moyen du sens de rotation, vous définissez si la courbure de l’arc
de cercle est dirigée vers l’extérieur (convexe) ou vers l’intérieur
(concave):
Convexe: Sens de rotation DR– (avec correction de rayon RL)
Concave: Sens de rotation DR+ (avec correction de rayon RL)
Exemple de séquences CN
ou
ou
ou
X
Y
CC
S
1
=E
2
E
1
=S
2
R
X
Y
ZW
R R
40
40 70
1
2
DR+
X
Y
40
40 70
DR+
4
ZW
3
R R
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ARC 1)
11 CR X+70 Y+40 R+20 DR+ (ARC 2)
11 CR X+70 Y+40 R-20 DR- (ARC 3)
11 CR X+70 Y+40 R-20 DR+ (ARC 4)
