542 9 Programmation: Fonctions spéciales
9.1
1
FUNCTION TCPM (option de logiciel
2)
9.11 FUNCTION TCPM
(option de logiciel 2)

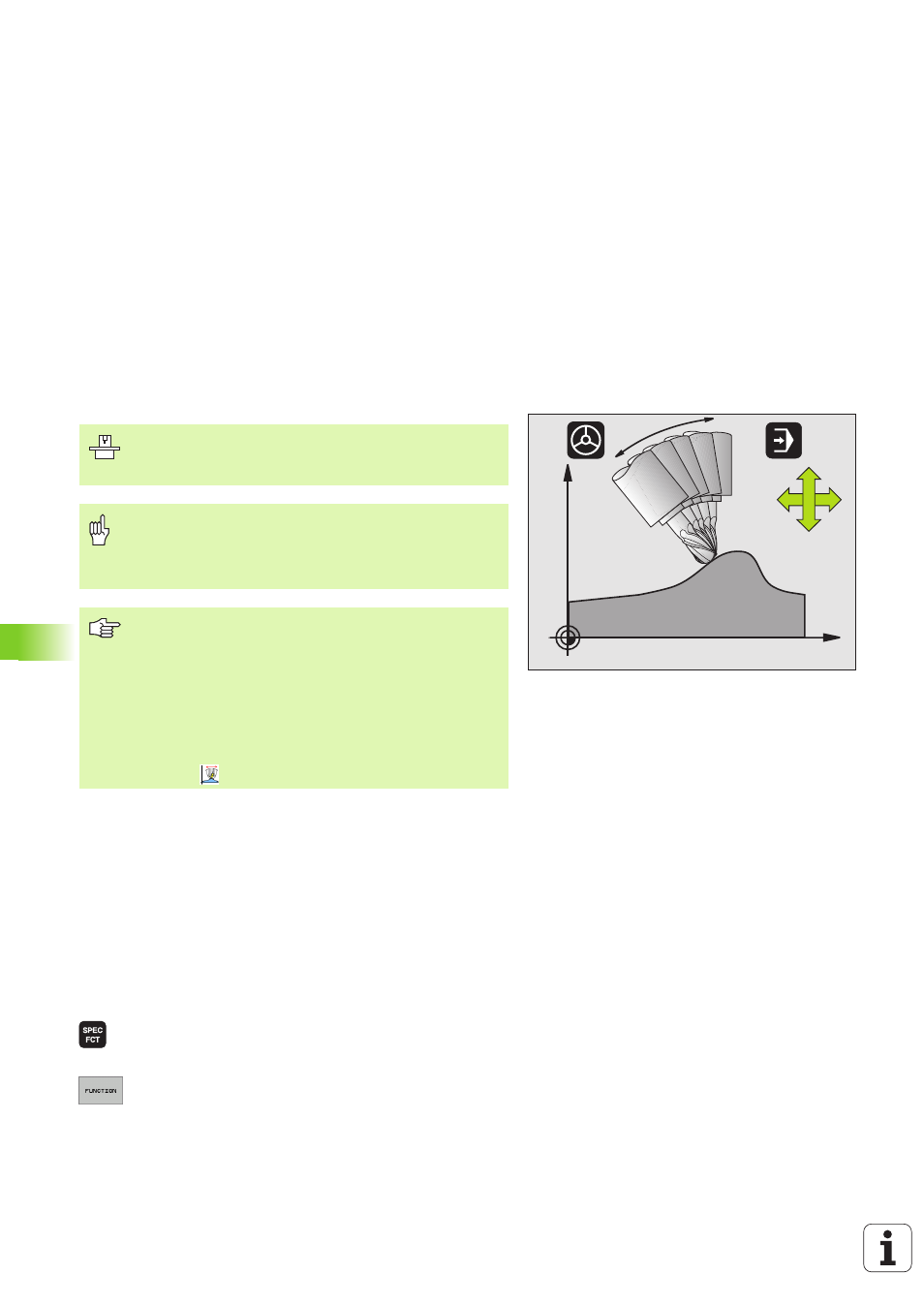

Fonction
FUNCTION TCPM est un développement de la fonction M128 qui vous
permet de définir le comportement de la TNC lors du positionnement
des axes rotatifs. Contrairement à M128, FUNCTION TCPM vous permet
de définir vous-même le mode d'action de diverses fonctionnalités:
„ Mode d'action de l'avance programmée: F TCP / F CONT
„ Interprétation des coordonnées programmées des axes rotatifs
dans le programme CN: AXIS POS / AXIS SPAT
„ Mode d'interpolation entre la position initiale et la position-cible:
PATHCTRL AXIS
/ PATHCTRL VECTOR
Définir la FUNCTION TCPM
8 Afficher la barre de softkeys avec les fonctions
spéciales
8 Sélectionner FUNCTION TCPM
X
Z
B
Z
X
La géométrie de la machine doit être définie par le
constructeur de la machine dans les paramètres-machine
ou dans les tableaux de cinématique.
Pour les axes inclinés avec denture Hirth:
Ne modifier la position de l'axe incliné qu'après avoir
dégagé l'outil. Sinon, la sortie hors de la denture pourrait
endommager le contour.
Avant les positionnements avec M91 ou M92 et avant un
TOOL CALL
: Annuler FUNCTION TCPM.
Pour éviter d'endommager le contour, vous ne devez
utiliser avec FUNCTION TCPM que des fraises à bout
hémisphérique.
La longueur d'outil doit se référer au centre de la bille de la
fraise à bout hémisphérique.
Lorsque FUNCTION TCPM est active, la TNC affiche le
symbole
dans l’affichage de position.
