iTNC 530 HEIDENHAIN 483
8.8 Cy
cles d’
usinag
e ligne à ligne

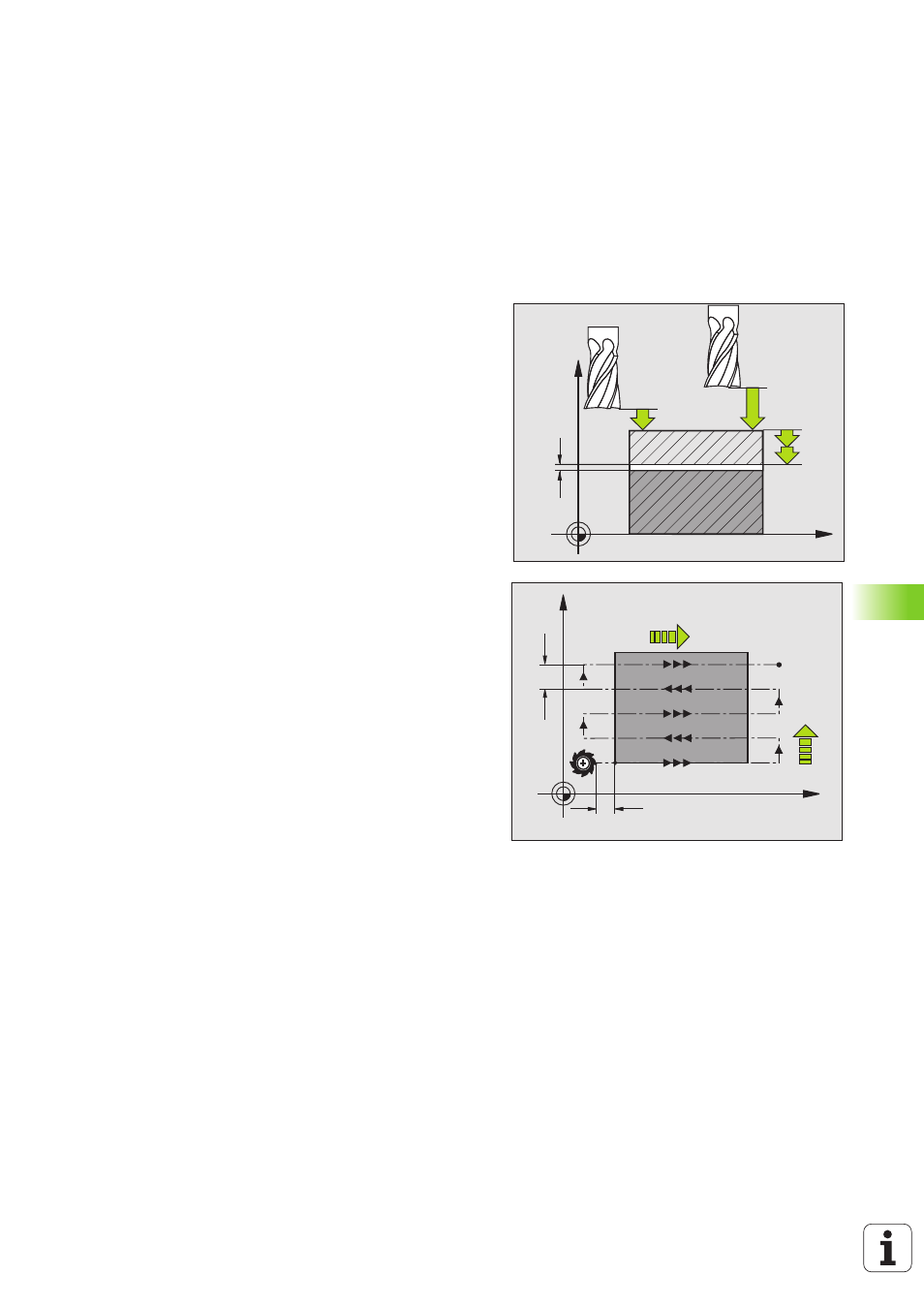

8 Profondeur de passe max. Q202 (en incrémental):
Distance max. parcourue par l'outil en une passe. La
TNC calcule la profondeur de passe réelle à partir de
la différence entre le point final et le point initial dans
l'axe d'outil – en tenant compte de la surépaisseur de
finition – et ce, de manière à ce que l'usinage soit
exécuté avec des passes de même profondeur
8 Surép. finition en profondeur Q369 (en
incrémental): Valeur pour le déplacement de la
dernière passe
8 Facteur de recouvrement max. Q370: Passe latérale
k max. La TNC calcule la passe latérale réelle à partir
du 2ème côté (Q219) et du rayon d'outil de manière
ce que l'usinage soit toujours exécuté avec passe
latérale constante. Si vous avez introduit un rayon R2
dans le tableau d'outils (rayon de plaquette, par
exemple, avec l'utilisation d'une tête porte-lames), la
TNC diminue en conséquence la passe latérale
8 Avance fraisage Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
8 Avance de finition Q385: Vitesse de déplacement
de l'outil lors du fraisage de la dernière passe, en mm/
min.
8 Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil pour aborder la position initiale
et se déplacer à la ligne suivante, en mm/min.; si
l'outil est déplacé transversalement dans la matière
(Q389=1), le déplacement transversal est effectué
selon l'avance de fraisage Q207
X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
