iTNC 530 HEIDENHAIN 571
1
1
.2 F
a
milles de pièces – P
a
ra
mètr
es Q au lieu de v
a
leurs numér
iques
11.2 Familles de pièces –
Paramètres Q au lieu de
valeurs numériques
Application
A l'aide de la fonction des paramètres Q FN0: AFFECTATION, vous
pouvez affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous remplacez alors la valeur numérique par
un paramètre Q.
Exemple de séquences CN
Pour réaliser des familles de pièces, vous programmez par ex. les
dimensions caractéristiques de la pièce sous forme de paramètres Q.
Pour l’usinage des différentes pièces, vous affectez alors à chacun de
ces paramètres une autre valeur numérique.
Exemple

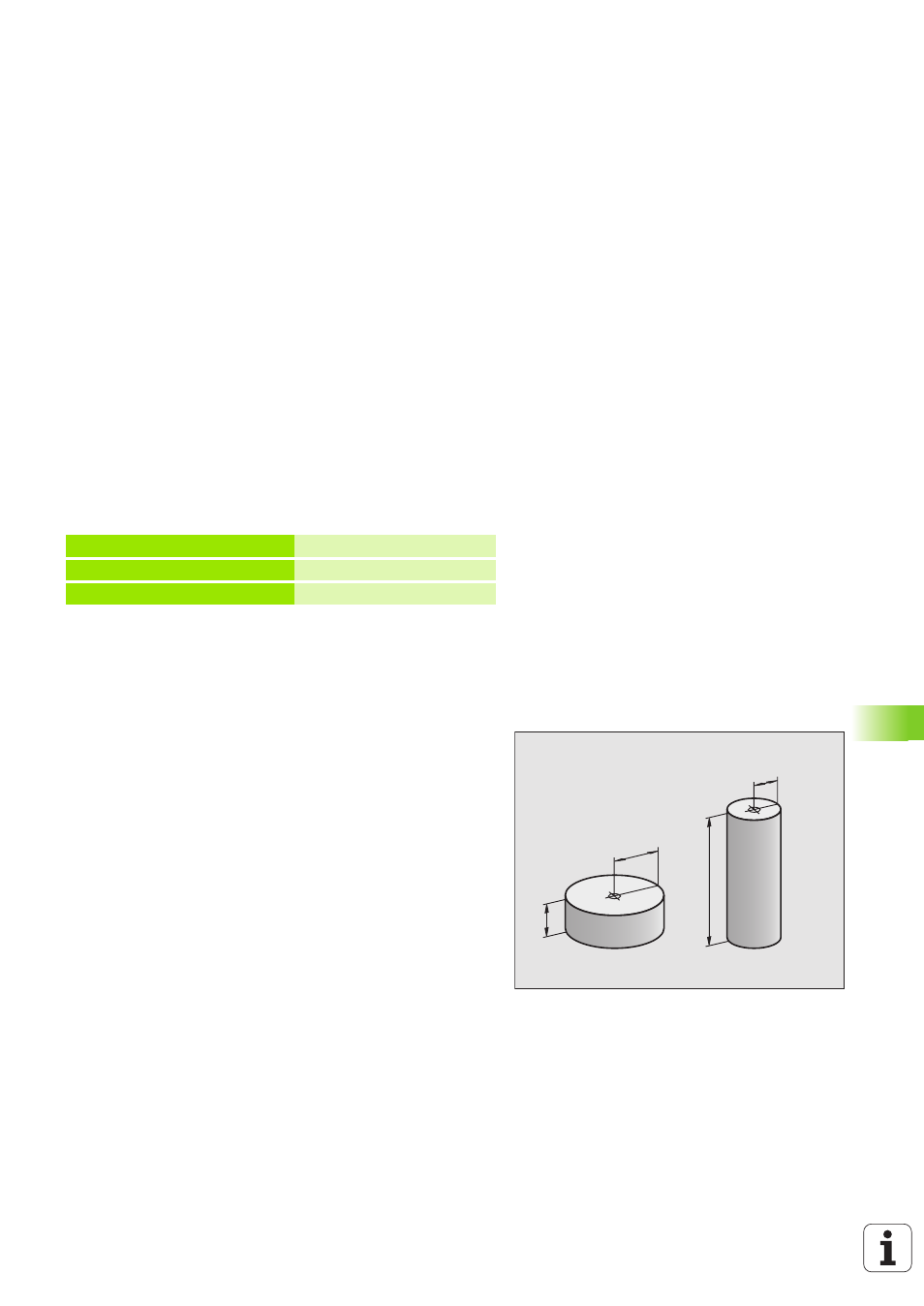

Cylindre avec paramètres Q
15 FNO: Q10=25 Affectation
... Q10 reçoit la valeur 25
25 L X +Q10 correspond à L X +25
Z1
Q1
Q2
Z2
Q1
Q2
Rayon du cylindre R = Q1
Hauteur du cylindre H = Q2
Cylindre Z1 Q1 =+30
Q2 = +10
Cylindre Z2 Q1 =+10
Q2 = +50
