392

8 Programmation: Cycles

8.4 Cy

cles de fr

aisag

e

de poc

h

es, t

e

nons et r

a

inur

es

8

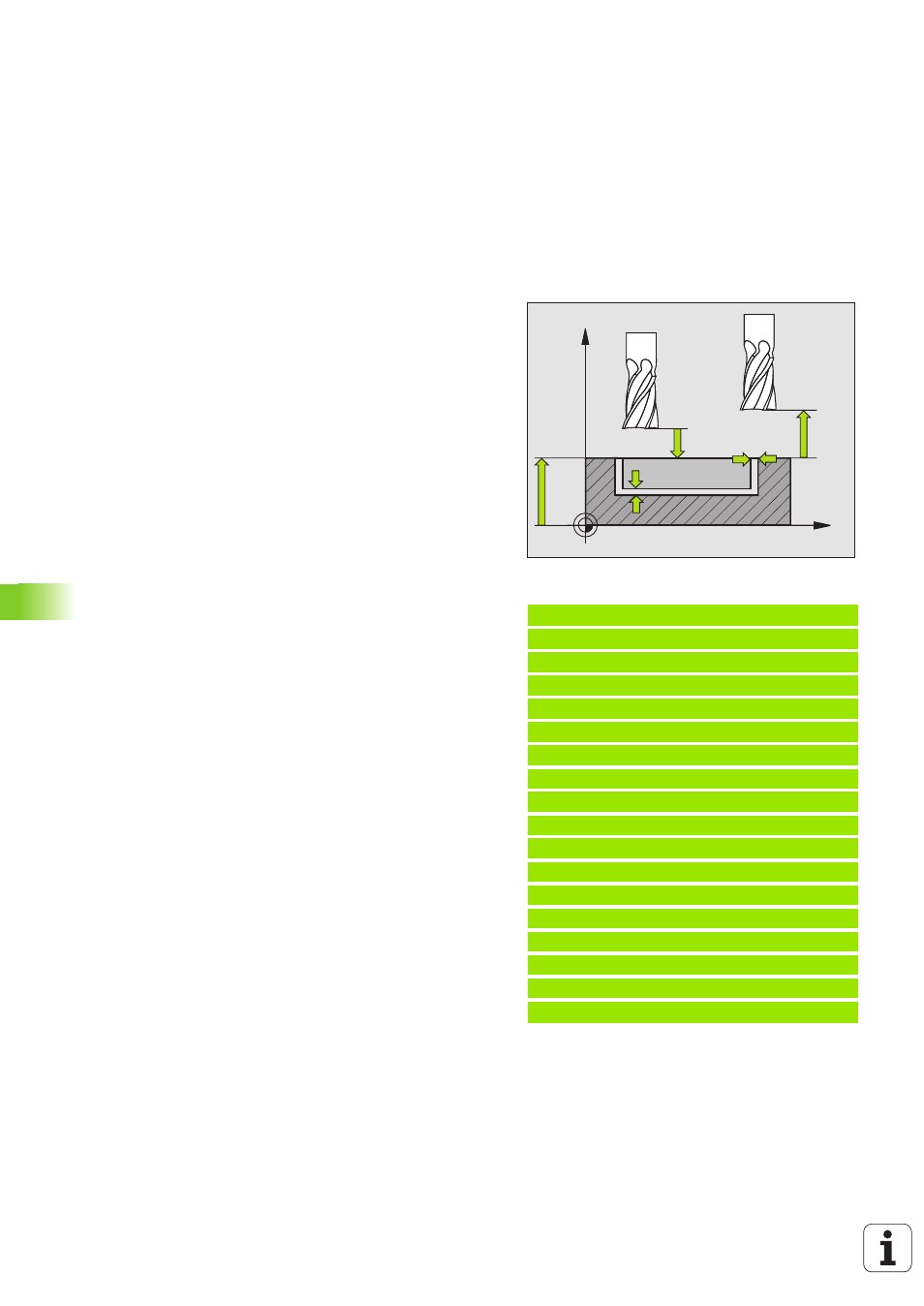

Distance d’approche

Q200 (en incrémental): Distance

entre la surface frontale de l'outil et la surface de la
pièce

8

Coordonnée surface pièce

Q203 (en absolu):

Coordonnée absolue de la surface de la pièce

8

Saut de bride

Q204 (en incrémental): Coordonnée

dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)

8

Facteur de recouvrement

Q370: Q370 x rayon d'outil

donne la passe latérale k. Valeur d’introduction max.:
1,9999

8

Stratégie de plongée

Q366: Nature de la stratégie de

plongée:

„

0 = plongée verticale. La TNC plonge verticalement
et ce, indépendamment de l'angle de plongée
ANGLE

défini dans le tableau d'outils

„

1 = plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée ANGLE doit être défini pour l'outil
actif de manière à être différent de 0. Sinon, la TNC
délivre un message d'erreur

8

Avance de finition

Q385: Vitesse de déplacement

de l'outil lors de la finition latérale et en profondeur,
en mm/min.

Exemple: Séquences CN

8 CYCL DEF 252 POCHE CIRCULAIRE

Q215=0

;OPERATIONS D’USINAGE

Q223=60

;DIAMETRE DU CERCLE

Q368=0.2

;SUREPAIS. LATERALE

Q207=500

;AVANCE FRAISAGE

Q351=+1

;MODE FRAISAGE

Q201=-20

;PROFONDEUR

Q202=5

;PROFONDEUR DE PASSE

Q369=0.1

;SUREP. DE PROFONDEUR

Q206=150

;AVANCE PLONGEE PROF.

Q338=5

;PASSE DE FINITION

Q200=2

;DISTANCE D’APPROCHE

Q203=+0

;COORD. SURFACE PIÈCE

Q204=50

;SAUT DE BRIDE

Q370=1

;FACTEUR RECOUVREMENT

Q366=1

;PLONGEE

Q385=500

;AVANCE DE FINITION

9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

X

Z

Q200

Q204

Q203

Q369

Q368
