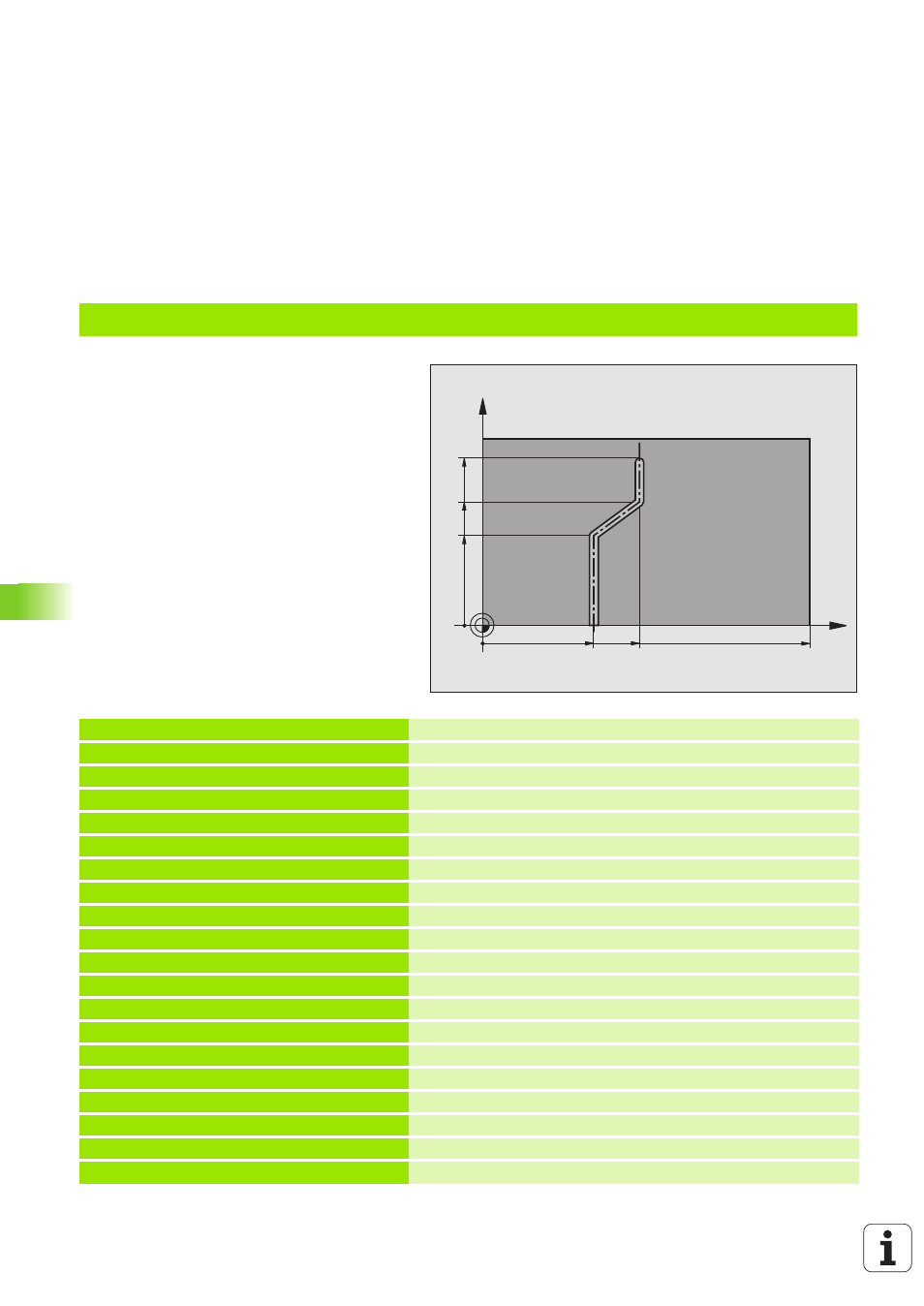

Exemple: Corps d’un cylindre avec le cycle 28
Remarque:
„ Cylindre bridé au centre du plateau circulaire.
„ Le point de référence est situé au centre du
plateau circulaire
„ Définition de la trajectoire centrale dans le
sous-programme de contour
0 BEGIN PGM C28 MM
1 TOOL DEF 1 L+0 R+3.5 Définition de l'outil
2 TOOL CALL 1 Y S2000 Appel de l’outil, axe d’outil Y
3 L Y+250 RO FMAX Dégager l'outil
4 L X+0 R0 FMAX Positionner l'outil au centre du plateau circulaire
5 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 28 CORPS DU CYLINDRE Définir les paramètres généraux pour l’usinage
Q1=-7 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉPAIS. LATÉRALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=-4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=250 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITÉ DE MESURE
Q20=10 ;LARGEUR RAINURE
Q21=0.02 ;TOLÉRANCE Réusinage actif
8 L C+0 R0 FMAX M3 Pré-positionner le plateau circulaire
9 CYCL CALL Appel de cycle
C
Z
157
52.5
40
35
60
70
