iTNC 530 HEIDENHAIN
527
9.5 Définir le plan d'usinag
e a
v
ec deux v
e
ct
eurs: PLANE
V
ECT
O
R
Paramètres d'introduction
8
Composante X du vecteur de base?
: Composante X
BX

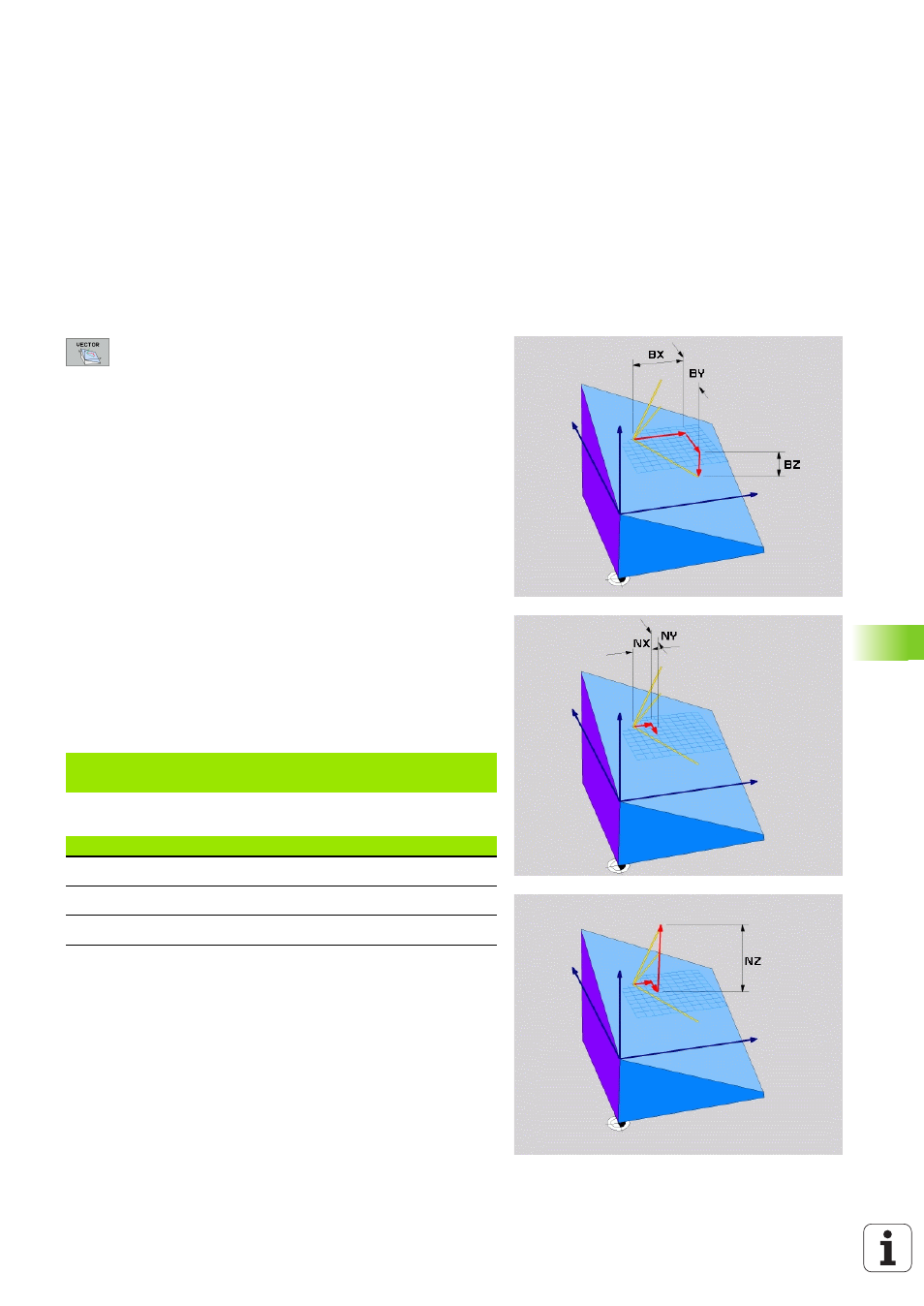

du vecteur de base B (cf. figure en haut et à droite).
Plage d’introduction: -99,9999999 à +99,9999999
8
Composante Y du vecteur de base?
: Composante Y
BY
du vecteur de base B (cf. figure en haut et à droite).
Plage d’introduction: -99,9999999 à +99,9999999
8
Composante Z du vecteur de base?
: Composante Z BZ
du vecteur de base B (cf. figure en haut et à droite).
Plage d’introduction: -99,9999999 à +99,9999999
8
Composante X du vecteur normal?
: Composante X NX
du vecteur normal N (cf. figure de droite, au centre).
Plage d’introduction: -99,9999999 à +99,9999999
8
Composante Y du vecteur normal?
: Composante Y NY
du vecteur normal N (cf. figure de droite, au centre).
Plage d’introduction: -99,9999999 à +99,9999999
8
Composante Z du vecteur normal?
: Composante Z NZ
du vecteur normal N (cf. figure en bas et à droite).
Plage d’introduction: -99,9999999 à +99,9999999
8
Poursuivre avec les propriétés de positionnement
(cf. „Définir le comportement de positionnement de
la fonction PLANE” à la page 534)
Séquence CN
Abréviations utilisées
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 .....
Abréviation
Signification
VECTOR
de l’anglais vector = vecteur
BX, BY, BZ
Vecteur de Base: Composantes X, Y et Z
NX, NY, NZ
Vecteur Normal: Composantes X, Y et Z
