272 6 Programmation: Programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
a
mmation flexible de cont
ours FK

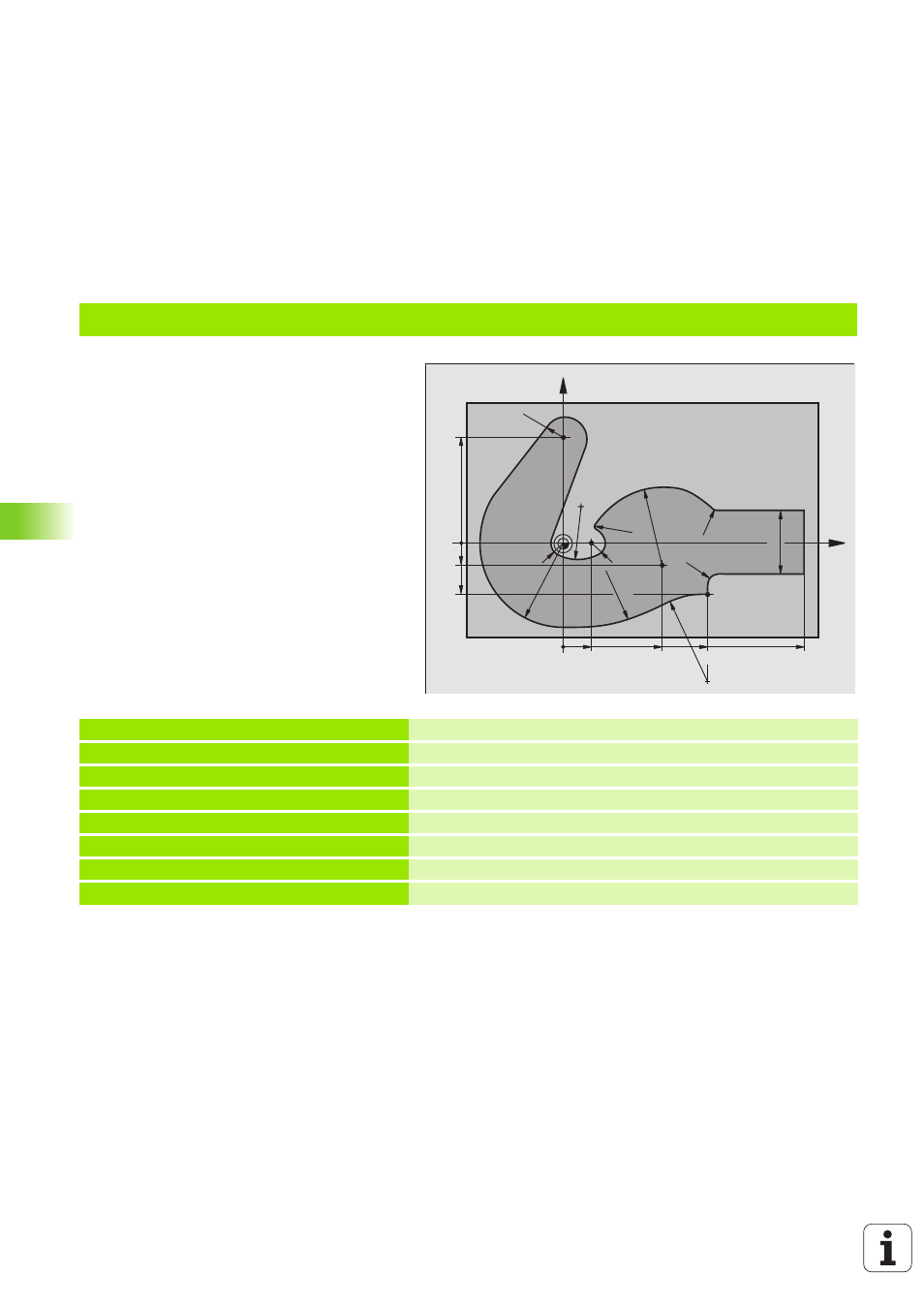

Exemple: Programmation FK 3
0 BEGIN PGM FK3 MM
1 BLK FORM 0.1 Z X-45 Y-45 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+120 Y+70 Z+0
3 TOOL DEF 1 L+0 R+3 Définition de l'outil
4 TOOL CALL 1 Z S4500 Appel d'outil
5 L Z+250 R0 FMAX Dégager l'outil
6 L X-70 Y+0 R0 FMAX Prépositionner l’outil
7 L Z-5 R0 F1000 M3 Aller à la profondeur d’usinage
X
Y
110 12
50
-10
44 65
R10
-25
30
R40
R6
R6
R24
R1,5
R36
R5
R5
R65
R50
