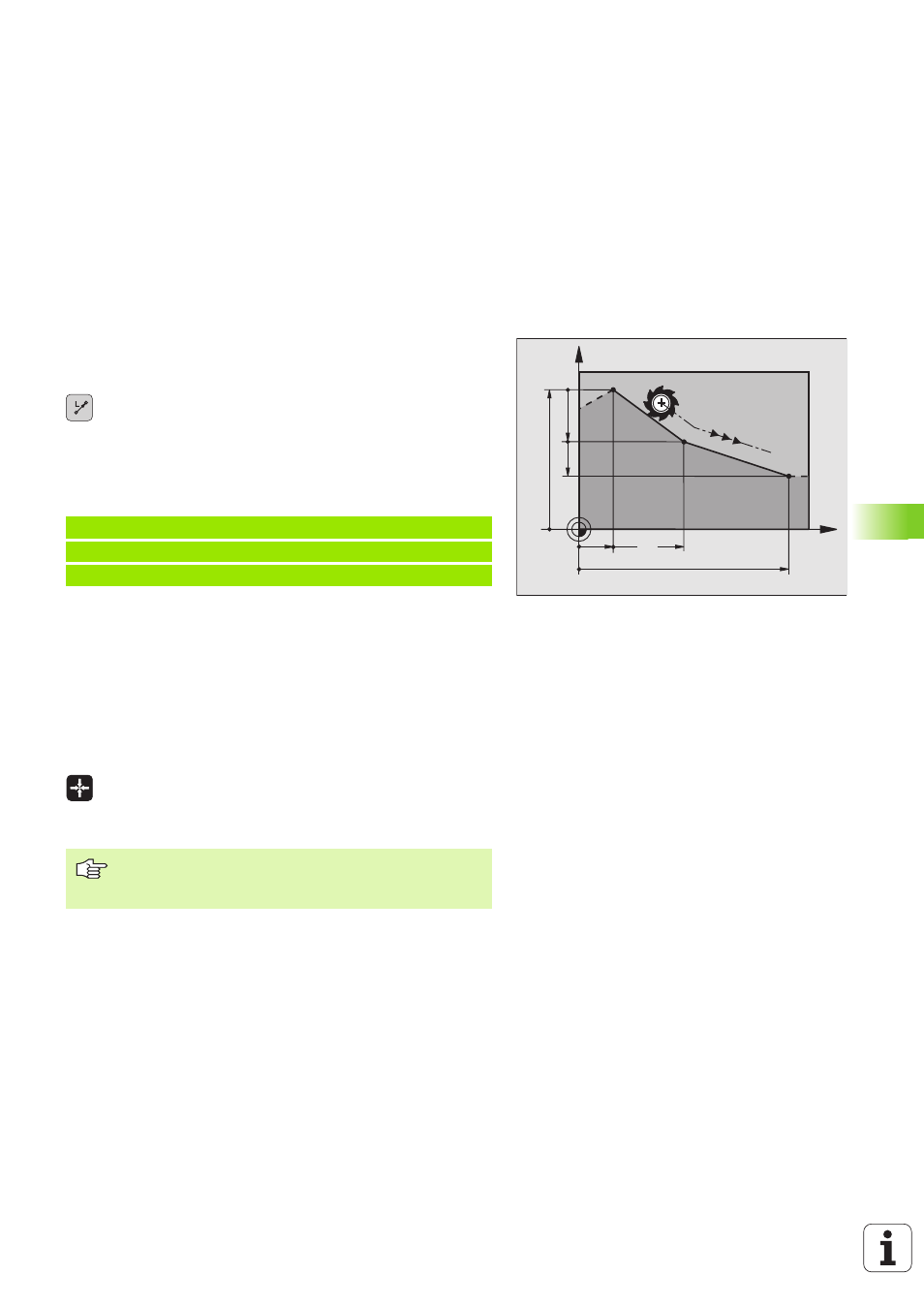

Droite L
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point initial correspond au point final
de la séquence précédente.
8
Coordonnées
du point final de la droite, si nécessaire:
8
Correct. rayon RL/RR/R0
8
Avance F
8
Fonction auxiliaire M
Exemple de séquences CN
Prise en compte de la position effective
Vous pouvez aussi générer une séquence linéaire (séquence L) avec
la touche „PRISE EN COMPTE DE POSITION EFFECTIVE“:
8
Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
prise en compte
8
Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
8
Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
8
Appuyer sur la touche „PRISE EN COMPTE
POSITION EFFECTIVE“. La TNC génère une
séquence L ayant les coordonnées de la position
effective
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Vous définissez avec la fonction MOD le nombre d'axes
que la TNC mémorise dans la séquence L (cf.
„Sélectionner la fonction MOD”, page 674).
