9 Programmation: Fonctions spéciales
9.13 Filtr
e
r les cont
ours (f
onction FCL 2)

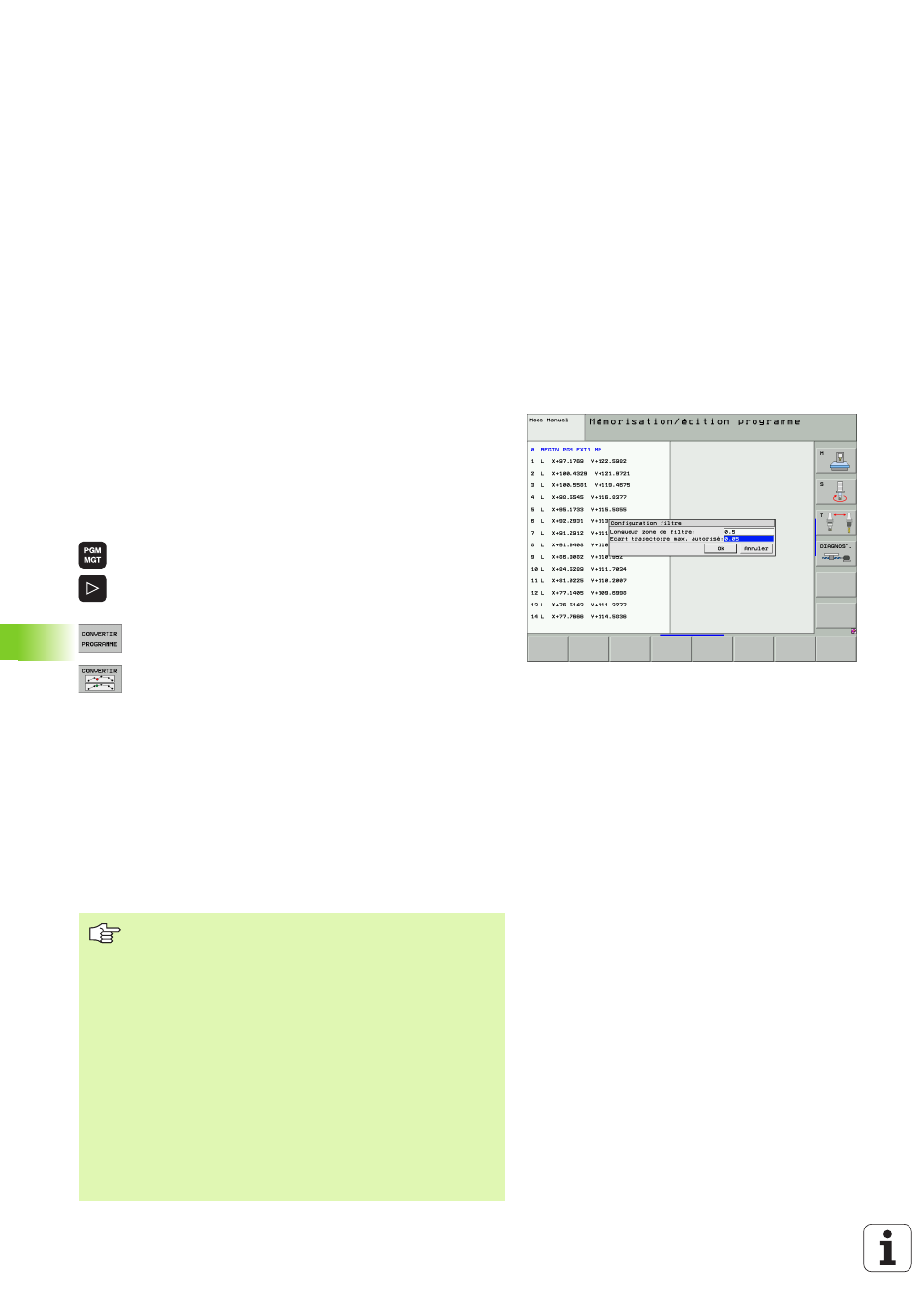

9.13 Filtrer les contours
(fonction FCL 2)
Fonction
Cette fonction vous permet de filtrer les contours créés sur des
systèmes externes de programmation et qui ne comportent que des
séquences linéaires. Le filtre lisse le contour et permet généralement
d'obtenir un usinage plus rapide et sans à-coups.
A partir du programme d'origine – et une fois que vous avez configuré
le filtrage – la TNC génère un programme séparé contenant le contour
filtré.
8
Sélectionner le programme que vous désirez filtrer
8
Commuter la barre de softkeys jusqu'à ce
qu'apparaisse la softkey CONVERTIR PROGRAMME
8
Sélectionner la barre de softkeys comportant les
fonctions de conversion de programmes
8
Sélectionner la fonction de filtrage: La TNC affiche une
fenêtre auxiliaire pour paramétrer le configuration du
filtrage
8
Introduire la longueur de la zone de filtre en mm
(programme en inch: pouces). A partir du point
concerné, la zone de filtre définit la longueur réelle sur
le contour (devant et derrière le point) à l'intérieur de
laquelle la TNC doit filtrer les points; valider avec la
touche ENT
8
Introduire l'écart de trajectoire max. autorisé
(programme en inch: pouces). Le contour filtré ne doit
pas excéder cette tolérance par rapport au contour
d'origine; valider avec ENT
Selon la configuration du filtre, le nouveau fichier ainsi
créé peut contenir bien plus de points (séquences
linéaires) que le fichier d'origine.
Il est souhaitable que l'écart de trajectoire max. autorisé
n'excède pas l'écart réel entre les points car sinon la TNC
linéarise fortement le contour.
Le programme à filtrer ne doit pas contenir de séquences
CN comportant M91 ou M92.
Le nom du fichier du fichier nouvellement créé par la TNC
se compose de l'ancien nom de fichier auquel vient
s'ajouter _flt. Exemple:
Nom de fichier du programme dont le sens d'usinage
doit être inversé: CONT1.H
Nom de fichier du programme filtré par la TNC:
CONT1_flt.h
