532

9 Programmation: Fonctions spéciales

9.8 Plan d’usinag

e défini a

v

e

c angles

d’ax

es: PLANE

A

XIAL (f

onction FCL

3

)

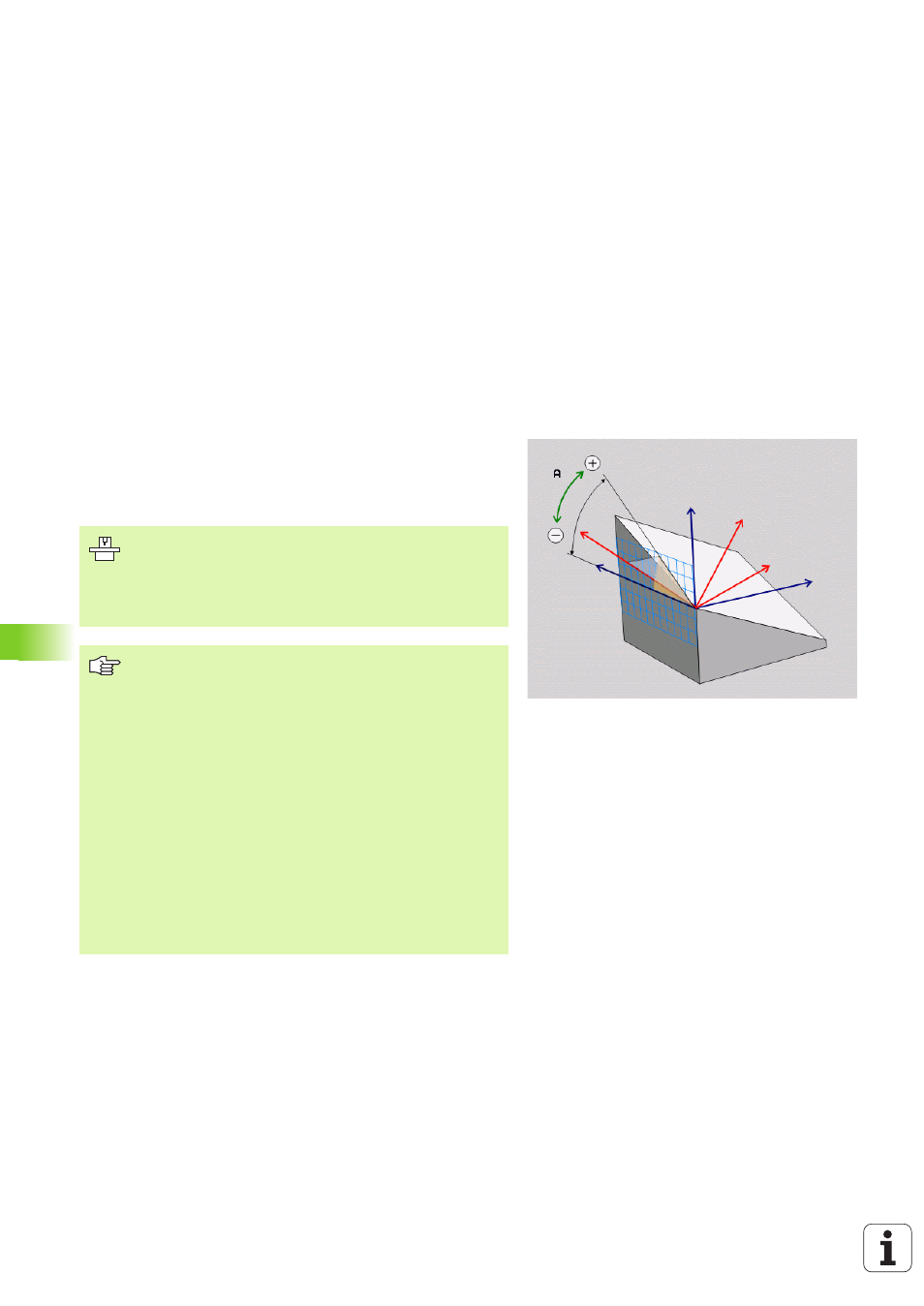

9.8 Plan d’usinage défini avec

angles d’axes: PLANE AXIAL
(fonction FCL 3)

Application

La fonction PLANE AXIAL définit à la fois la position du plan d’usinage
et les coordonnées des axes rotatifs. Cette fonction est facile à mettre
en œuvre, notamment sur les machines avec cinématiques
cartésiennes et avec cinématiques dans lesquelles un seul axe rotatif
est actif.

Vous pouvez aussi utiliser la fonction PLANE AXIAL si vous
avez un seul axe rotatif actif sur votre machine.

Vous pouvez utiliser la fonction PLANE RELATIV après PLANE
AXIAL

si votre machine autorise des définitions d’angles

dans l’espace. Consultez le manuel de votre machine.

Remarques avant que vous ne programmiez

N’introduire que des angles d’axes réellement présents
sur votre machine; sinon la TNC délivre un message
d’erreur.

Les coordonnées d’axes rotatifs définies avec PLANE
AXIAL

ont un effet modal. Les définitions multiples se

cumulent donc, l’introduction de valeurs incrémentales
est autorisée.

Pour annuler la fonction PLANE AXIS, utiliser la fonction
PLANE RESET

. Une annulation en introduisant 0 ne

désactive pas PLANE AXIAL.

Les fonctions SEQ, TABLE ROT et COORD ROT sont
inopérantes en liaison avec PLANE AXIS.

Définition des paramètres pour le comportement de
positionnement: Cf. „Définir le comportement de
positionnement de la fonction PLANE”, page 534.
