8.6 Cy
cles SL
FINITION LATERALE (cycle 24)

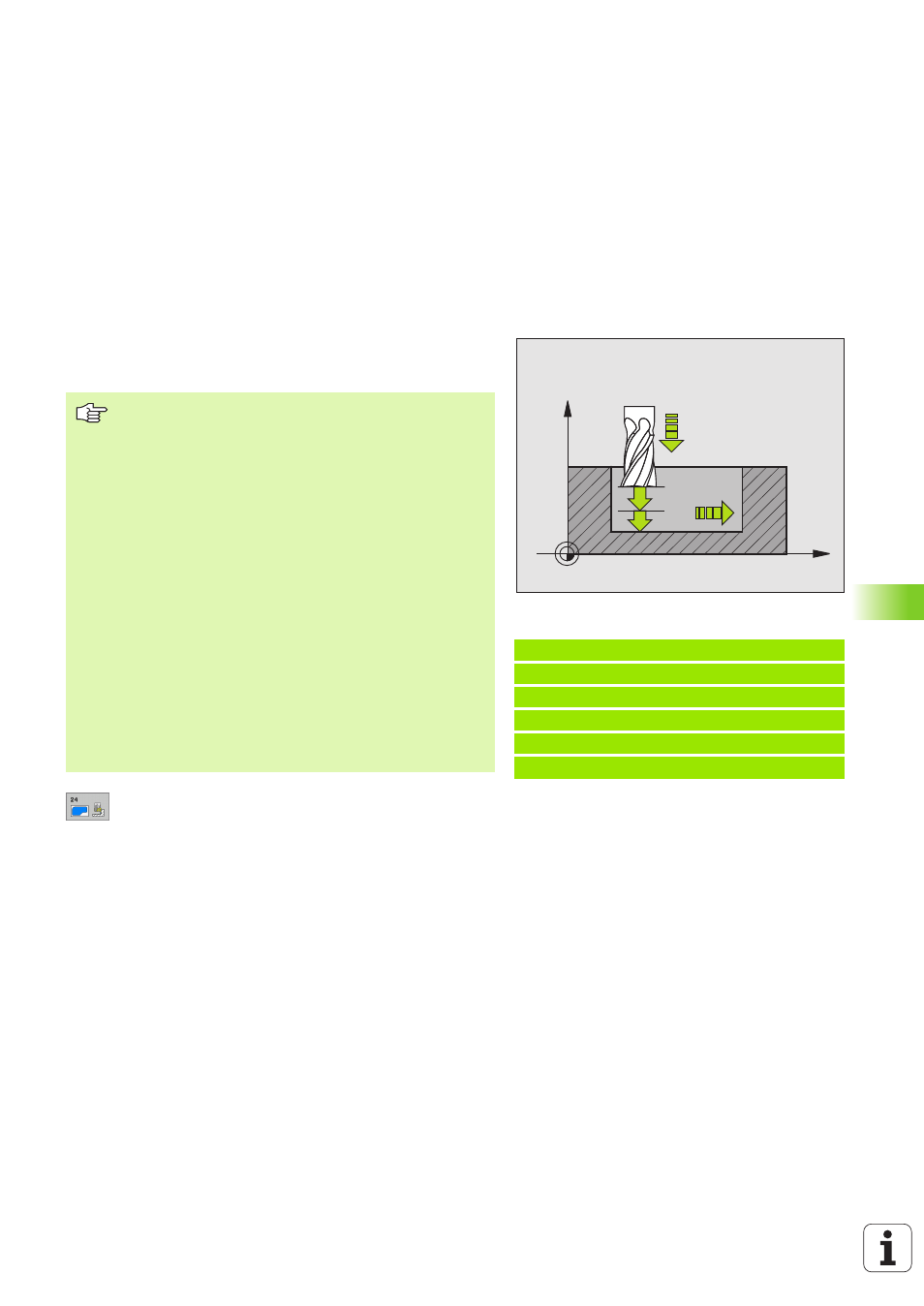

La TNC déplace l'outil sur une trajectoire circulaire tangentielle aux
contours partiels. La finition de chaque contour sera effectuée
séparément.
8 Sens de rotation? Sens horaire = -1 Q9:
Sens de l'usinage:
+1:Rotation sens anti-horaire
–1:Rotation sens horaire
8 Profondeur de passe Q10 (en incrémental): Distance
parcourue par l'outil en une passe
8 Avance plongée en profondeur Q11: Avance de
plongée
8 Avance évidement Q12: Avance de fraisage
8 Surépaisseur finition latérale Q14 (en
incrémental): Surépaisseur pour finition répétée; le
dernier résidu de finition est évidé si vous avez
programmé Q14 = 0
Exemple: Séquences CN
61 CYCL DEF 24 FINITION LATÉRALE
Q9=+1 ;SENS DE ROTATION
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q14=+0 ;SURÉPAIS. LATÉRALE
X
Z
Q11
Q12
Q10
Remarques avant que vous ne programmiez
La somme de la surépaisseur latérale de finition (Q14) et
du rayon de l’outil d’évidement doit être inférieure à la
somme de la surépaisseur latérale de finition (Q3, cycle
20) et du rayon de l’outil d’évidement.
Si vous exécutez le cycle 24 sans avoir évidé
précédemment avec le cycle 22, le calcul indiqué plus haut
reste valable; le rayon de l’outil d’évidement a alors la
valeur „0“.
Vous pouvez aussi utiliser le cycle 24 pour le fraisage de
contours. Vous devez alors
„
définir le contour à fraiser comme un îlot séparé (sans
limitation de poche) et
„ introduire dans le cycle 20 la surépaisseur de finition
(Q3) de manière à ce qu'elle soit supérieure à la somme
de surépaisseur de finition Q14 + rayon de l'outil utilisé
La TNC détermine automatiquement le point initial pour la
finition. Le point initial dépend des conditions de place à
l'intérieur de la poche et de la surépaisseur programmée
dans le cycle 20.
