492 8 Programmation: Cycles
8.9 Cy
cles de con
v
ersion de coor
données

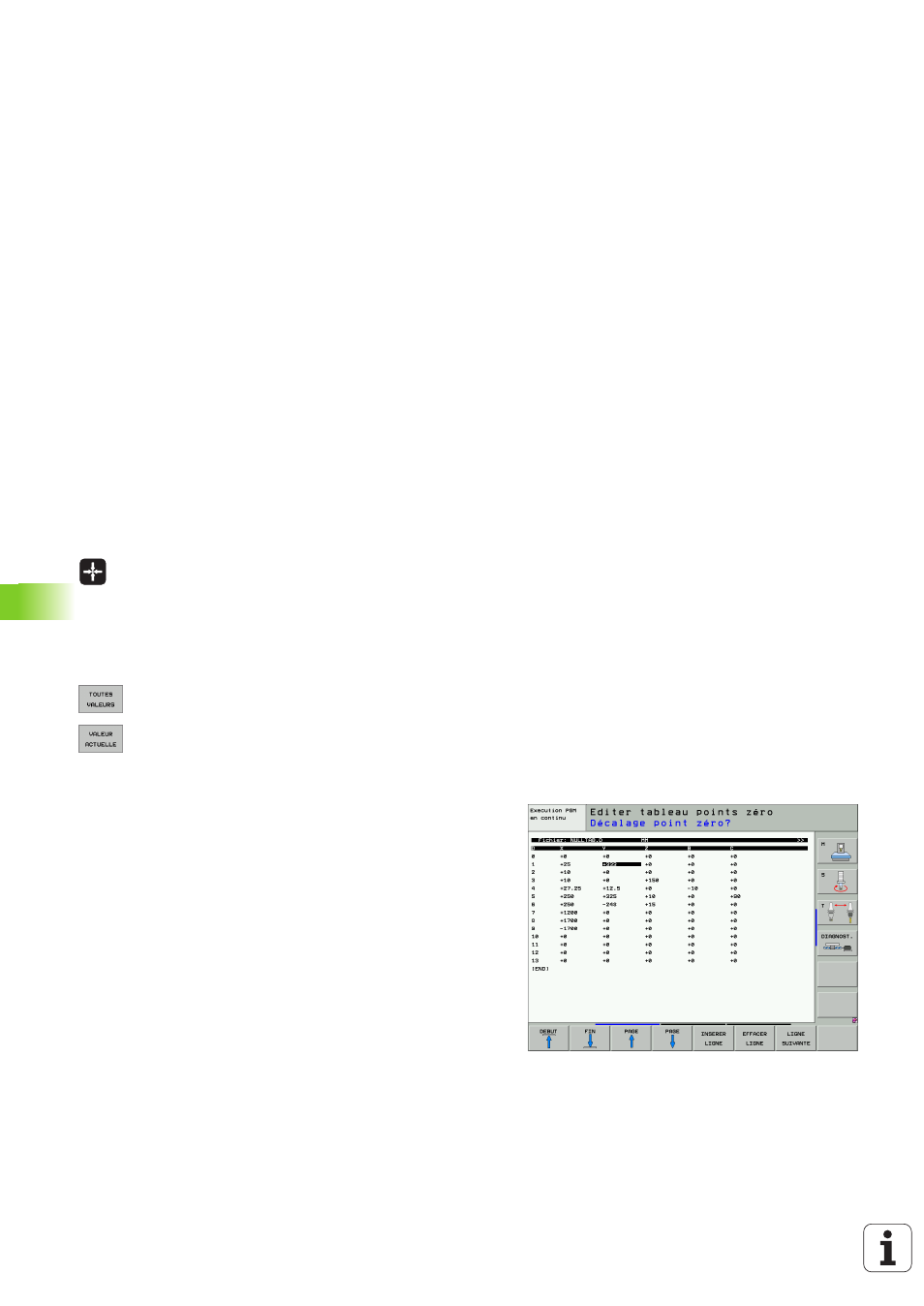

Editer un tableau de points zéro en mode Exécution de
programme
Dans un mode de fonctionnement Exécution de programme, vous
pouvez sélectionner le tableau de points zéro qui est activé. Pour cela,
appuyez sur la Softkey TABLEAU PTS ZERO. Vous disposez des
mêmes fonctions d'édition qu'en mode Mémorisation/Edition de
programme
Prendre en compte les valeurs effectives dans le tableau de
points zéro
Avec la touche „Prise en compte de position effective“, vous pouvez
prendre en compte dans le tableau de points zéro la position actuelle
de l'outil ou les dernières positions palpées:
8 Positionner le champ d'introduction sur la ligne et dans la colonne à
l'intérieur desquelles vous voulez valider une position
8 Sélectionner la fonction Prise en compte de la position
effective: Dans une fenêtre auxiliaire, la TNC vous
demande si vous voulez prendre en compte la
position actuelle de l'outil ou les dernières valeurs de
palpage
8 Sélectionner la fonction désirée avec les touches
fléchées et valider avec la touche ENT
8 Prendre en compte les valeurs sur tous les axes:
Appuyer sur la softkey TOUTES VALEURS ou
8 Prendre en compte la valeur de l'axe sur laquelle se
trouve le champ d'introduction: Appuyer sur la
softkey VALEUR ACTUELLE
Configurer le tableau de points zéro
Sur la seconde et la troisième barre de softkeys, vous pouvez
déterminer pour chaque tableau de points zéro les axes sur lesquels
vous désirez définir des points zéro. En standard, tous les axes sont
actifs. Si vous voulez déverrouiller un axe, mettez la softkey d'axe
concernée sur OFF. La TNC efface alors la colonne correspondante
dans le tableau de points zéro.
Si vous ne voulez pas définir de tableau de points zéro pour un axe
donné, appuyez dans ce cas sur la touche NO ENT. La TNC inscrit alors
un tiret dans la colonne correspondante.
Quitter le tableau de points zéro
Dans le gestionnaire de fichiers, afficher un autre type de fichier et
sélectionner le fichier désiré.
Affichages d'état
Dans l'affichage d'état supplémentaire, les données suivantes
provenant du tableau de points zéro sont affichées (cf. „Conversions
de coordonnées (onglet TRANS)” à la page 58):
„ Nom et chemin d'accès du tableau de points zéro actif
„
Numéro de point zéro actif
„
Commentaire de la colonne DOC du numéro de point zéro actif
