iTNC 530 HEIDENHAIN 251
6.5 Cont
our
n
ag
es – Coor
données polair
es

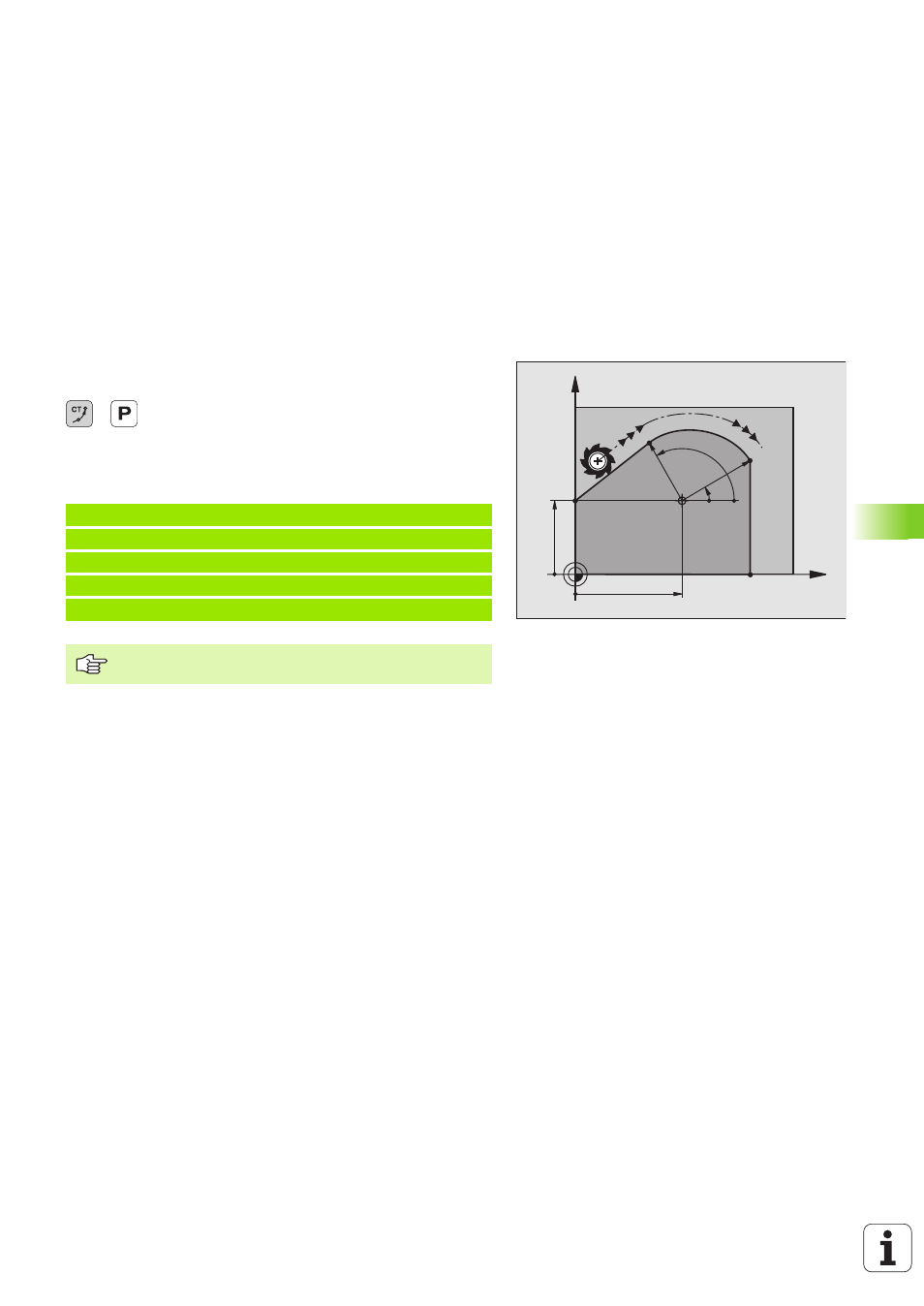

Trajectoire circulaire CTP avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à un élément de contour précédent.
8 Rayon polaire PR : Distance entre le point final de la
trajectoire circulaire et le pôle CC
8 Angle polaire PA : Position angulaire du point final de
la trajectoire circulaire
Exemple de séquences CN
X
Y
40
35
CC
30°
120°
R30 R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Le pôle CC n’est pas le centre du cercle de contour!
