iTNC 530 HEIDENHAIN 489
8.9 Cy
cles de con
v
ersion de coor
données

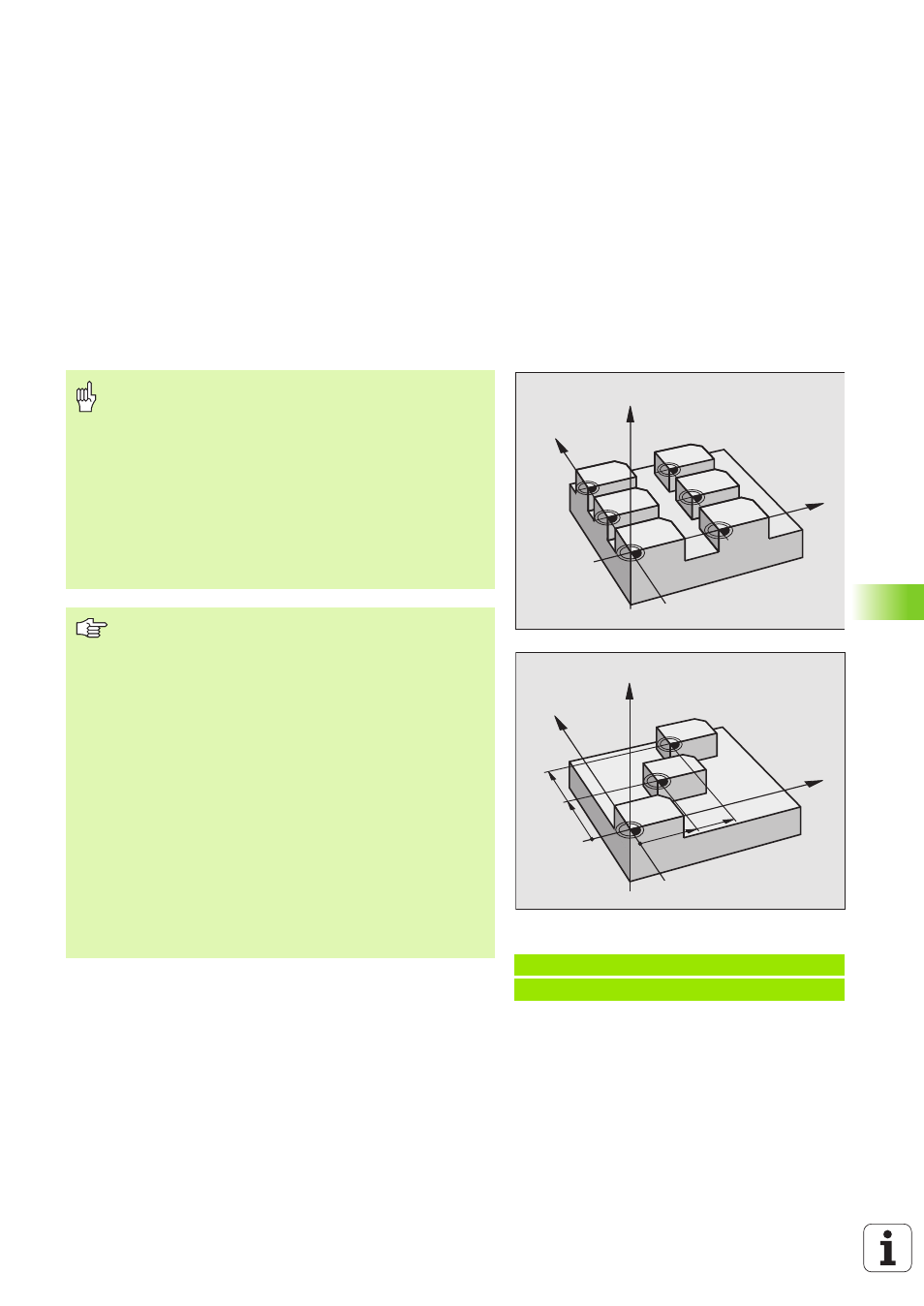

Décalage du POINT ZERO avec tableaux de
points zéro (cycle 7)
Exemple: Séquences CN
77 CYCL DEF 7.0 POINT ZÉRO
78 CYCL DEF 7.1 #5
N
0
N 2
N
4
N
1
N
3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Les points zéro dans le tableau de points zéro se réfèrent
toujours et exclusivement au point de référence actuel
(Preset).
Le paramètre-machine 7475 qui permettait auparavant de
définir si les points zéro devaient se référer au point zéro
machine ou au point zéro pièce n'a plus qu'un rôle
sécuritaire. Si PM7475 = 1, la TNC délivre un message
d'erreur si un décalage de point zéro est appelé à partir
d'un tableau de points zéro.
Les tableaux de points zéro émanant de la TNC 4xx dont
les coordonnées se référaient au point zéro machine
(PM7475 = 1) ne doivent pas être utilisés sur l'iTNC 530.
Si vous vous servez des décalages de point zéro en liaison
avec les tableaux de points zéro, utilisez dans ce cas la
fonction SEL TABLE pour activer à partir du programme CN
le tableau de points zéro désiré.
Si vous travaillez sans SEL TABLE, vous devez alors activer
le tableau de points zéro désiré avant d'exécuter le test ou
le déroulement du programme (ceci est également valable
pour le graphisme de programmation):
„ Pour le test du programme, sélectionner le tableau
désiré en mode Test de programme et à partir du
gestionnaire de fichiers: Tableau avec état S
„ Pour le déroulement du programme, sélectionner le
tableau désiré dans un mode de fonctionnement
Exécution de programme et à partir du gestionnaire de
fichiers: Tableau avec état M
Les valeurs de coordonnées des tableaux de points zéro
ne sont actives qu’en valeur absolue.
Vous ne pouvez insérer de nouvelles lignes qu'en fin de
tableau.
